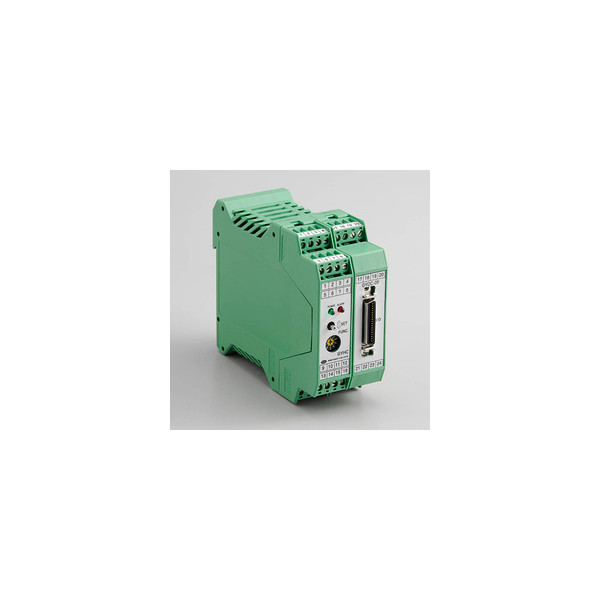

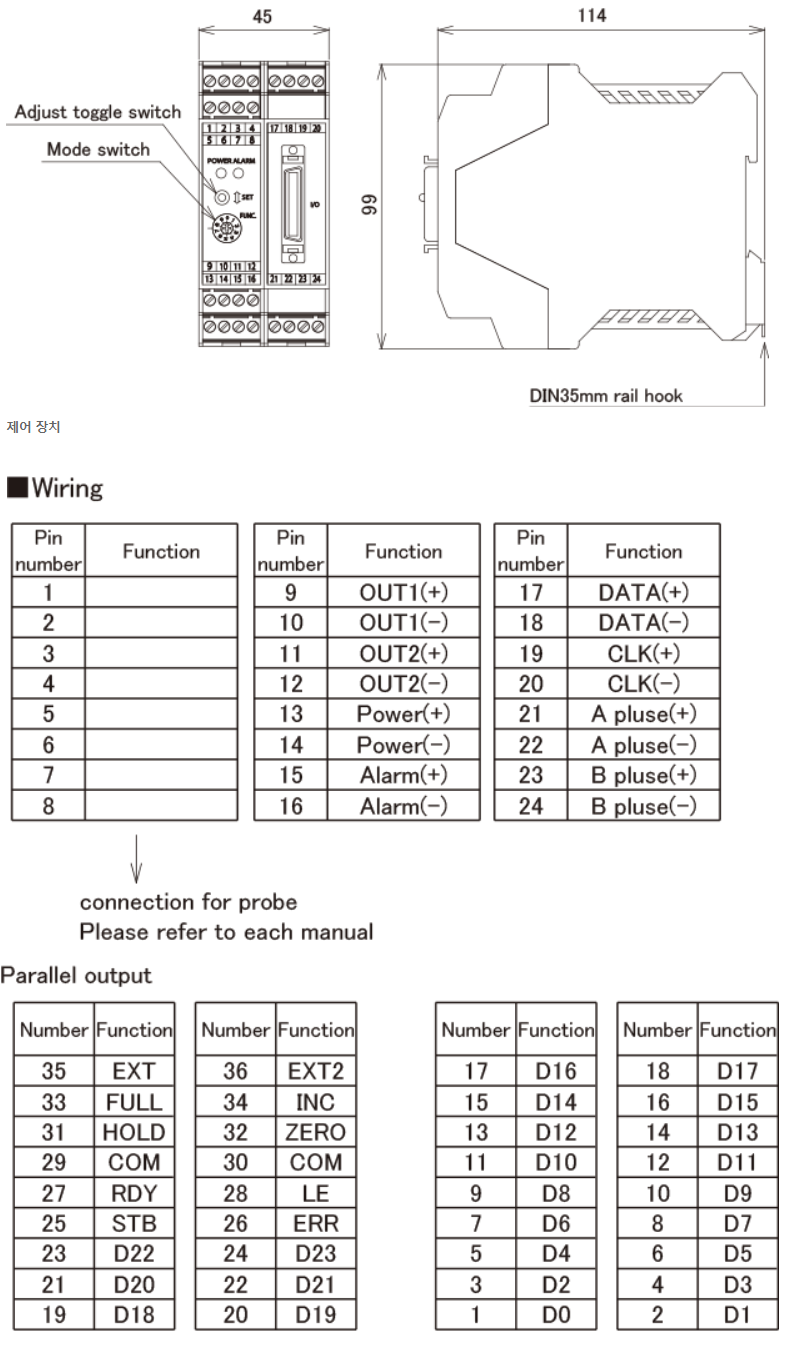

| 위치출력 (디지털)(24비트) | 병렬, 바이너리 코드(*1), 부논리(*2) (옵션:SSI 또는 A/B incremental output) |
|---|---|
| Resolution (디지털) | 표준 0.01mm(최소 0.001mm)(*3) , 0.1mm(*4) |
| 위치출력 ( OUT1 )( 아날로그 ) | 0~10V(최대 5mA, 최소 2kΩ) 또는 4~20mA(부하:최대 500Ω) |
| Resolution(아날로그) | 16비트( 1/65536 ) (*3) , ≤0.01 %FS(*4) |
| 속도출력 (OUT2) ( 아날로그 ) | 옵션 ±10V 또는 4~20mA |
| 알람(*5) | 오픈 컬렉터 0.1A 30VDC |
| 전원 공급 장치 | +24VDC±5% ( ≤160mA ) |
| 샘플링 주파수 (*6) | 표준 1kHz(스트로크 1000mm까지) |
| 온도 경향 | ≤±10ppmFS/°C |
| 작동 온도 | 0°C~+65°C |
| 보관 온도 | -20°C~+75°C |
・상기 정도는 유효 스트로크 300mm 이상의 센서에 적용됩니다.
・스트로크 300mm 미만의 사양은 스트로크 300mm와 동일합니다.
(*1) 사용자 측에서 Gary 코드로 변경 가능
(*2) Tr On = 출력 "0"
(*3) 관련 프로브: GYMR6, GYSE-R, GYcRS, GYMR5, GYFRS, GYKMR, GYRHP-MR6
(* 4) 관련 프로브 : GYMS, GYGS, GYPM, GYPE2K, GYPMR, GYcRP, GYHTR, GYHR
(*5) 케이블 단선 및 마그넷 드롭
(*6) 샘플링 주파수는 Max. 3.75kHz. 로드 전체 길이(모델⑩)에 따라 달라지며
소비 전류가 증가합니다.
① 디지털 출력
1 : 표준, 병렬 출력
2100 : A / B incremental (펄스 주파수
: 1MHz) 2200 : A / B incremental (펄스 주파수 : 500kHz)
(분해능 D7 또는 D8의 표준)
2300 : A / B 포함 incremental (펄스 주파수 : 250kHz)
(분해능 D2-D5의 표준)
2400 : A / B incremental (펄스 주파수
: 125kHz) 2600 : A / B incremental (펄스 주파수
: 31kHz) 2700 : A / B 포함 incremental (pulse freq.:15kHz)
005A : SSI 출력 있음
005S : SSI 출력 있음 : 외부 동기
・ A / B incremental의 경우 Max. MAGNET 속도는 선택한 분해능 및 펄스 주파수로 제한됩니다.
표준 설정의 경우 속도는 다음과 같습니다.
| 분해능 (mm) | 펄스 주파수. | MAX. MAGNET 속도 |
|---|---|---|
| 0.1 | 250kHz | 15m / 초 |
| 0.05 | 250kHz | 15m / 초 |
| 0.01 | 250kHz | 8m / 초 |
| 0.005 | 250kHz | 4m / 초 |
| 0.002 | 500kHz | 3.2m / 초 |
| 0.001 | 500kHz | 1.6m / 초 |
② 분해능
D2 : 0.1mm
D3 : 0.05mm ・ 프로브 : GYSE-R, GYcRS, GYMR5, GYFRS, D4는 STD입니다.
D4 : 0.01mm ・ 프로브 : GYGS, GYMS, GYPM, GYcRP, GYHR, GYKM, D2 만 사용할 수 있습니다.
D5 : 0.005mm
D7 : 0.002mm
D8 : 0.001mm
③ 출력 방향
D : 프로브 팁쪽으로 출력 데이터 증가
R : 프로브 팁쪽으로 출력 데이터 감소
④ 프로브
R6 : GYMR6 프로브
SR : GYSE-R 프로브
RS : GYcRS 프로브
RP : GYcRP 프로브
R5 : GYMR5 프로브
FS : GYFRS 프로브
HR : GYHR 프로브
HTR : GYHTR 프로브
GS : GYGS 프로브
PM : GYPM 프로브
MS : GYMS 프로브
PR : GYPMR 프로브
P2 : GYPE2K 프로브
KRS : GYKM-RS 프로브
KMR : GYKMR 프로브
RHPMR6 : GYRHP-MR6프로브
ESP : EX-GYdS-R 프로브
ETS : EX-GYdT-R 프로브
I4 : IGY4 프로브
⑤ 유효 스트로크 (mm)
⑥ 선단 데드존
S : 50mm (STD)
□ : □ mm (옵션) (고객 지정)
⑦ 관련 MAGNET 또는 플로트
| MAGNET | float |
|---|---|
M2P : No.2P (STD) M11N : No.11N T162 : No.T16-M2 MG □ : 기타 Magnet | F30S : Φ30 SS316L FL □ : 기타 플로트 |
⑧ 위치 출력 (OUT1)
AD : 0-10V (MAGNET 이 끝쪽으로 이동하면 출력이 증가합니다)
AR : 10-0V (MAGNET 이 끝으로 이동하면 출력이 감소합니다)
BD : 4-20mA (MAGNET 이 끝으로 이동하면 출력이 증가합니다.)
BR : 20-4mA (MAGNET 이 끝쪽으로 움직일 때 출력 감소)
CD □□ : 바이폴라 출력 (-□ V- + □ V)
(예 : CD10 : -10V- + 10V)
CR □□ : 바이폴라 출력 (+ □ V-- □ V)
(예 : CR05 : + 5V--5V)
VZ / F : 옵션 (지정된 전압)
(예 : V1 / 5 : 1-5V, V9.5 / 0.5 : 9.5-0.5V)
IZ / F : 옵션 (지정된 전류)
(예 : I5.2 / 20 : 5.2-20mA, I18 / 5 : 18-5mA)
【Z = 영점 출력, F = 최대 위치 출력】
⑨ 추가 아날로그 출력 (OUT2)
・ N : 옵션 없음 (STD)
・ 위치 출력 : ⑤에서 선택
・ 속도 출력 (주 1)
VA [] : ± 10V
WB [] : 4-20mA
[] : 최대 속도 (1.00-999mm / sec)
(ex.9R99 : 최고 속도 = 9.99mm / sec)
(주 1)
VA : MAGNET 정지시 출력은 0V입니다.
프로브 팁쪽으로 이동할 때 + 10V.
WB : MAGNET 이 멈출 때 출력은 4mA입니다.
어느 방향 으로든 움직일 때 20mA
⑩ 옵션
2ME : 2 자석, 각 자석 위치
2MR : 2 자석, 2pcs (OUT1) 사이의 상대 거리
X2 : 더 높은 샘플링 주파수. double
X3 : 더 높은 샘플링 주파수. 트리플
X4 : 더 높은 샘플링 주파수. qaudruple (3.75kHz)
＜ 더 높은 샘플링 옵션의 경우 ＞
・ 프로브 팁 DZ는 추가 30mm가 필요합니다.
예를 들어 스트로크 : 500mm, 표준은 1kHz, X2 옵션의 경우 2kHz입니다.
