SANTEST GYFC2 / GYFC3 아날로그 출력 Controller > 변위계

SANTEST GYFC2 / GYFC3 아날로그 출력 Controller 요약정보 및 구매

위치에 대해 0-10V 또는 4~20mA를 출력하고 속도에 대해 ±10V를 출력합니다(속도 출력: 옵션).

추천하기
판매가격 전화문의
제조사 SANTEST
원산지 일본
모델 GYFC2 / GYFC3

관련상품

  • 상품 정보

    상품 상세설명

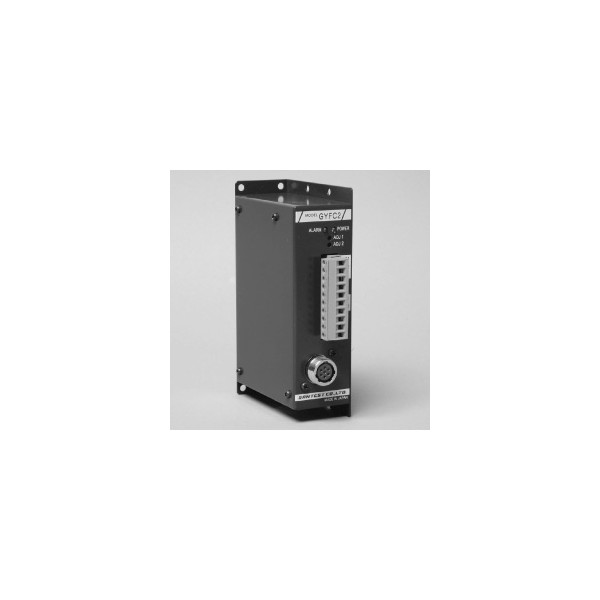

    SANTEST GYFC2 / GYFC3 아날로그 출력 Controller


    아날로그 출력

    GYFC2 / GYFC3 컨트롤러는 위치에 대해 0-10V 또는 4~20mA를 출력하고 속도에 대해 ±10V를 출력합니다(속도 출력: 옵션).

    케이블 절단 및 magnet 누락에 대한 경보 출력 있음(표준 기능).
    GYFC2 / 3 컨트롤러와 조합하여 사용할 수있다 GYMR6 , GYcRP ,GYcRS , GYMR5 및 GYFRS 용 프로브.
    GYFC2/3 컨트롤러는 GYSE-R 프로브와 함께 사용할 수 없습니다.
    그리고 프로브와의 연결은 GYFC3용 커넥터가 아닌 터미널 스탠드 가 됩니다.

    ・ 노이즈 캔슬링






    Specification


    Resolution
    (위치)    		≦ 0.005 % FS (* 1)
    ≦ 0.01 % FS (* 2)
    위치 (OUT1)
    (OUT2)    		4-20mA (부하 : 최대 500Ω)
    또는 inverted output 등
    속도 (옵션)± 10V (분해능 : 1 % FS)
    알람 (* 3)접점 1A 30VDC (* 3)
    전원 공급표준 : + 24VDC ± 5 % (≦ 350mA)
    옵션 : ± 15VDC 、 + 12VDC (* 4)
    샘플링 주파수.Std 1kHz (스트로크 1000mm까지)
    온도 경향± 20ppmFS / ° C 이하
    작동 온도.0 ° C- + 65 ° C
    보관 온도.-20 ° C ~ + 85 ° C

    ・상기 정도는 유효 스트로크 300mm 이상의 센서에 적용됩니다.
    ・스트로크 300mm 미만의 사양은 스트로크 300mm와 동일합니다.
    ・트리머에 의한 제로/게인 조정이 가능합니다. (표준:±3%FS)

    (*1) 관련 프로브:GYMR6, GYcRS, GYMR5, GYFRS
    (*2) 관련 프로브:GYcRP
    (*3) 케이블 단선 및 마그넷 드롭
    (*4) 관련 프로브는 GYcRP 전용입니다.
    (*5) 샘플링 주파수는 최대입니다. 2kHz. 로드 전체 길이(모델⑨)에 따라 달라지며 소비 전류가 증가합니다.

    모델 번호.




    ① 컨트롤러 타입
    　　2 : phenix 커넥터 타입(Std.)
    　　3 : 단자 타입


    ② 프로브
    　　MR6 :GYMR6
    　　RS : GYcRS
    　　RP : GYcRP
    　　R5 : GYMR5
    　　FS : GYFRS
    　　ESP : EX-GYdS-R
    　　RPH2 : GYcRP with H2 option


    ③ 유효 스트로크(mm)


    ④ Head dead zone (인식불가영역)
    　　S :50mm(Std.)
    　　□ :□ mm(옵션)(고객이 지정)

    ・가능한 Min. 길이는 선택한 magnet 또는 float에 따라 다릅니다.


    ⑤ 관련 magnet 또는 float

    magnetfloat

    MG0 : No.Φ
    M0SM : No.ΦSPM
    M0LM : No.ΦLPM
    M2P : No.2P
    M2PN : No.2PN
    M3 : NO.3
    M11 : NO.11
    M11N : No.11N
    T142 : No.T14-M2
    T144 : NO .T14-M4
    T162 : No.T16-M2

    T163: No.16-M3
    BA : No.2KYN-17-LG

    		F28S : Φ28 SS316L
    F30S : Φ30 SS316L
    F40S : Φ40 SS316(B)
    F42S : Φ43 SS316L
    F50S : Φ50 SS316L
    F54S : Φ54 SS304
    F25N :RF-A10 플라스틱
    F-A2

    ・상기 이외의 마그넷 또는 float를 선택하실 경우에는 상담해 주십시오.
    ・이 모델 코드는 관련 마그넷 또는 float만을 지정하는 것을 의미합니다.
    ・마그넷 또는 float가 필요한 경우에는 별도 주문해 주십시오.


    ⑥ 위치출력(OUT1 / OUT2)

    OUT1OUT2
    AD/AR
    		0~10V10~0V
    AD/BD
    		0~10V4~20mA
    AR/AR10~0V20~4mA
    CD05/CR05-5〜5V5〜-5V
    CD10/CR10-10~10V10~-10V


    ⑦ 전원
    　　24S:+24VDC(표준)
    　　15W:±15VDC(표준) (GYcRP 프로브만 해당)
    　　12S:+12VDC(옵션) (GYcRP 프로브만 해당)

    ±15VDC +15V(±5%)≦200mA
    -15V(±5%)≦100mA
    ＋12VDC +12V(±3V)≦700mA


    ⑧ 옵션(공백 : 옵션없음)
    　 속도출력(주1)
    　V[ ] ( [ ] : 최고속도(mm/sec) )

    (주1)
    ・최대속도는 유효스트로크(mm)의 3%~300%/sec 이내에서 지정할 수 있습니다.
    　　　　(예: 유효 스트로크 = 300mm, 9mm/sec~900mm/sec)


    ⑨ Option
    　　 X2 : 2kHz 샘플링 (총 로드 길이 : 최대 750mm)

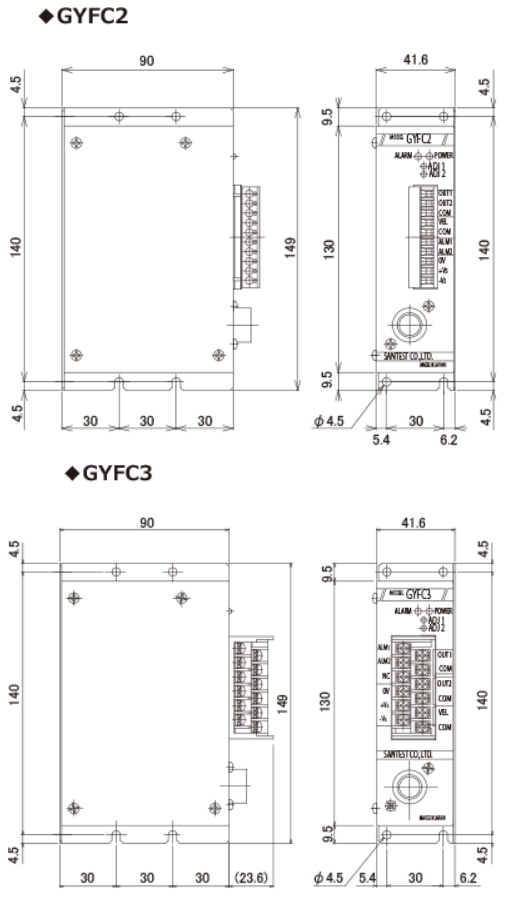

    치수
