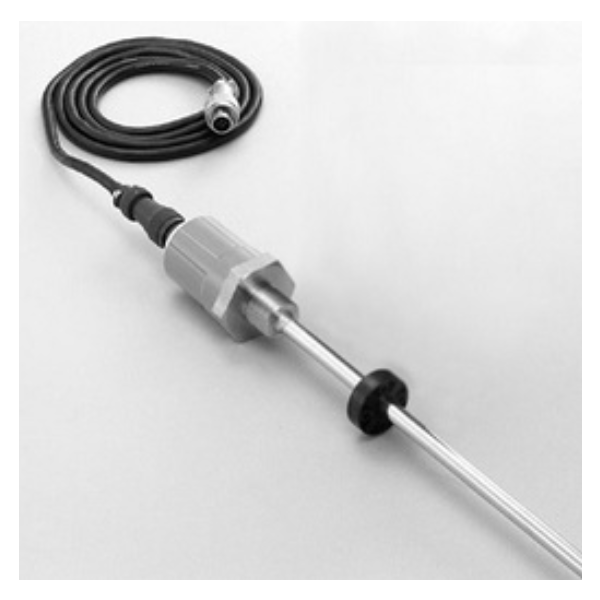

    Santest GYcRS 고성능 프로브 타입


    고성능 프로브 type


    프로브와 컨트롤러 사이에는 RS422 차동 라인 드라이버 전송이 사용되며,이 전송은 전기적 노이즈에 강합니다.
    디지털 출력 컨트롤러와 결합하여 최소 1μm 분해능이 가능합니다.


    ◆ 관련 컨트롤러
    　·아날로그 출력 : GYHC
    　·디지털 출력 : GYDC-S1 , GYDC-05
    　· IRDS- GY  : IRDM을 사용하는 경우 CC-Link, CC-Link IE Field, PROFIBUS, EtherNet/IP, EtherCAT과 연결할 수 있습니다 .
    　· DC-Q  : MELSEC-Q 내장 UNIT


    재고보유 모델
    GYcRS-100-M-CN  1EA
    위 재고는 항시 소진될 수 있습니다. 반드시 확인 후 구매하세요.


    Specification



    비선형 성≦ ± 0.025 % FS TYP
    분해능
    		(아날로그) 16 비트 (GYHC 연결시)
    (디지털) 최소 1μm (GYDC-S1 , GYDC-05 연결시)
    반복성≦ ± 0.001 % FS
    온도 경향± 20ppmFS / ° C 이하
    MAX. 압력
    		35MPa (프로브로드)
    작동 온도.-20 ° C ~ + 80 ° C
    보관 온도.-40 ° C ~ + 80 ° C
    내진동6G (40Hz 2mmPP)
    내충격100G (2msec)
    IP 등급IP67
    케이블표준 1.5m (옵션 Max.200m)

    ・ 상기 정확도는 유효 스트로크가 300mm 이상인 센서에 적용됩니다 .

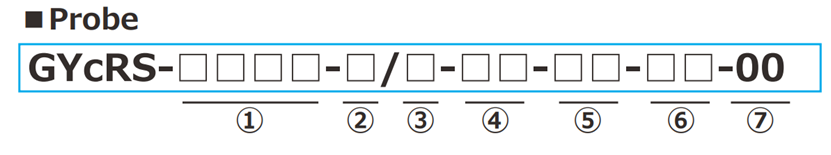

    모델 번호.





    ① 유효 스트로크

    　　15 ~ 7500mm

    ② Head dead zone(인식불가지역)
    　　S : 50mm (STD)
    　　□ : □ mm (옵션) (고객 지정)

    ③ Tip dead zone(인식불가지역)
           S : 70mm / 90mm / 100mm (STD)

    　　・ S (STD 길이)는 선택한 마그넷 또는 ⑤의 플로트에 따라 다릅니다.

    Tip dead zone
    		MAGNET
    		Float
    70mmM2PN, M0SM, M0LM,
    M3, M11N, BA     		F25N, F28N
    90mm F28S, F30S
    100mmT144, T163 F40S, F42S, F50S, F54S

    □ : □ mm (옵션) (고객 지정)

    ④ Thread / Rod diameter
    M : M24xP1.0,Rod Φ10 (STD)
    N : M18xP1.5,Rod Φ10
    U : 3 / 4-16UNF-3A,Rod Φ10
    M8 : M24xP1.0,Rod Φ8
    N8 : M18xP1.5,Rod Φ8
    U8 : 3 / 4-16UNF-3A,Rod Φ8
    M14 : M24xP1.0,Rod Φ13.8

    ⑤ 관련 Magnet 또는 플로트

    MAGNETfloat
    M2PN :No.2PN (표준)
    M0SM :No.ΦSPM
    M0LM :No.ΦLPM
    M3 :No.3
    M11N :No.11N
    T144 :No.T14-M4
    T163 :No.T16-M3
    BA : No.2KYN-17 -LG
    		F28S : Φ28 SS316
    F30S : Φ30 SS316L
    F42S : Φ42.5 SS316
    F40S : Φ40 SS316 (B)
    F54S : Φ54 SS304
    F50S : Φ50 SS316
    F28N : RF-A6 플라스틱
    F25N : RF-A10 플라스틱
    FL □ : 기타 플로트



    ⑥ 케이블 연결
    　　CN :커넥터
    　　△G□F : pigtail / cable end : free
    　　△G□A : pigtail / cable end :  relay용 커넥터 부착
    　　△G□FC : pigtail / cable end : GYFC2/3용 커넥터 부착
    　　　　( □ : 케이블 길이(m), 최대 10m ) (*)
    　　　　( △ : 케이블 유형  S : 표준, H : 고온 케이블, R : 로봇 케이블, UL : cUL 케이블)
    　　＜ 방수 옵션 ＞
    　　WPCN : 수중 커넥터 유형
    　　WP3G □ F : pigtail / cable end : free
    　　WP3G □ A : pigtail / cable end  : 중계용 커넥터 부착
    　　WP3G □ FC : pigtail / cable end  : GYFC2 / 3 용 커넥터 부착
    　　□ : 케이블 길이 (m))
    　　・ P73은 자세한 정보를 보여줍니다

    　 (*) 연장 케이블
    　　　　　센서 케이블(m) + 연장 케이블(m) ≤ 200m를 사용하는 경우
    　　　・연장 케이블은 P.112를 참조하십시오.
    　　　・느슨한 연결 커넥터가 필요한 경우 커넥터 (스트레이트만)를 별도로 주문 해야 합니다. .

    ⑦ 출력
    　　00 : 외부 컨트롤러에 따라 다름

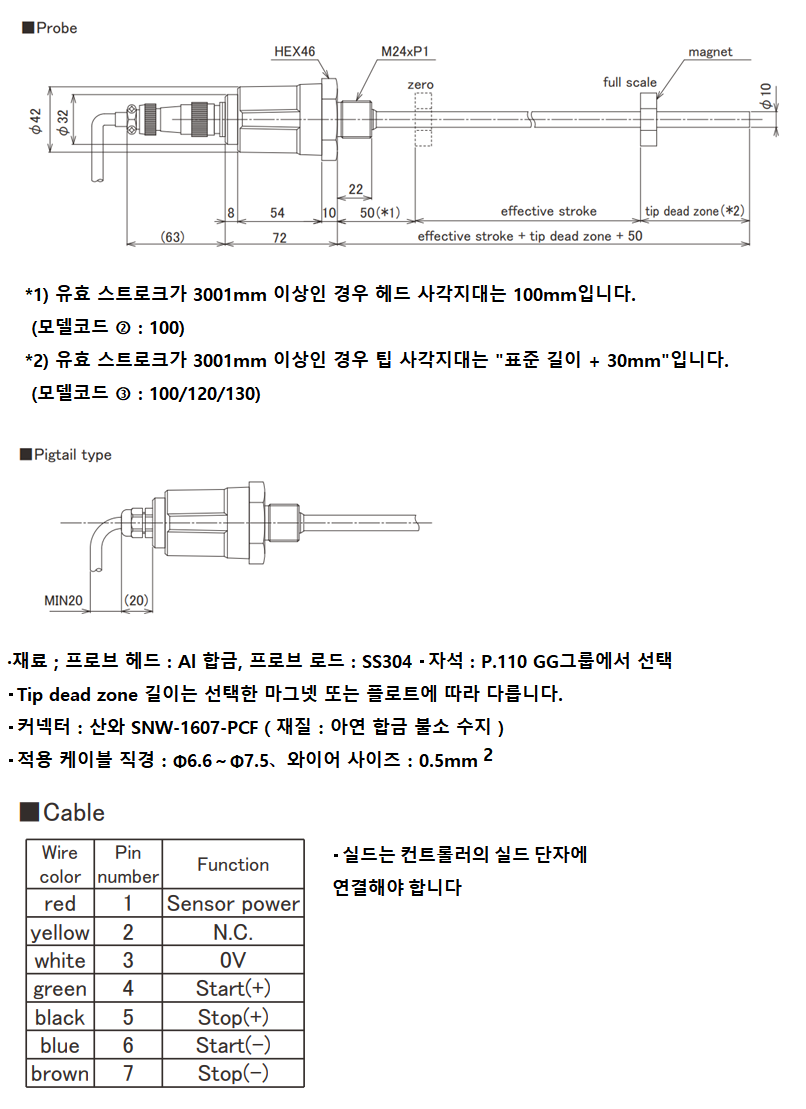

    치수
