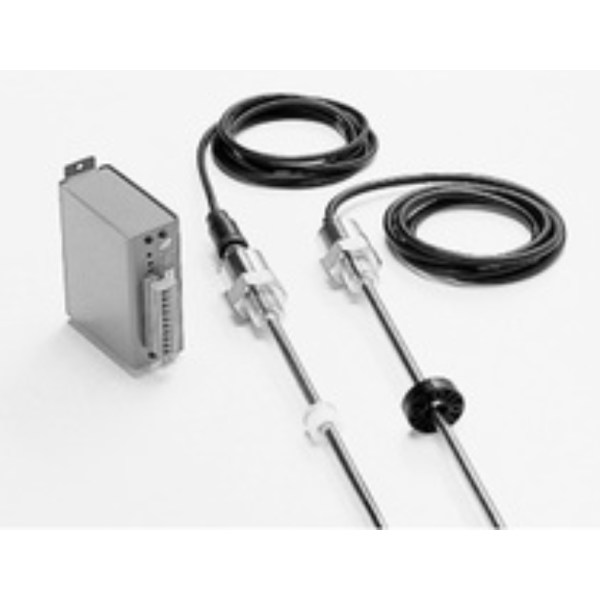

    GYMT 프로브 / GYMTC 컨트롤러

    Compact type


    GY 시리즈의 콤팩트 프로브 및 컨트롤러 인 GYMT 시리즈는 극도로 단순화되고 신중하게 선택된 전자 장치를 작은 공간에 가지고 있습니다.
    GYMTC 컨트롤러에서 피닉스 컨택트의 COMBICON 나사 플러그 커넥터를 사용하면 배선 작업이 더 쉽고 안정적으로 이루어집니다.
    GYMTC 컨트롤러는 0-10V 전압 출력 또는 4-20mA 전류 출력을 제공하여 GYMT 프로브로드를 따라 움직이는 MAGNET의 위치를 ​​나타냅니다.
    GYMTC의 전원 공급 장치는 ± 15VDC입니다


    Specification




    비선형 성≦ ± 0.05 % FS TYP
    분해능
    		≦ 0.01 % FS
    반복성± 0.01 % FS 이하
    온도 경향≦ ± 50ppmFS / ° C (프로브)
    ≦ ± 80ppmFS / ° C (컨트롤러)
    전압 출력0-10V 또는 10-0V
    (출력 전류 : 최대 5mA, 부하 : 최소 2kΩ)
    전류 출력4-20mA 또는 20-4mA
    (부하 : 최대 500Ω)
    알람 출력사용할 수 없습니다
    전원 공급± 15VDC (± 5 %)
    샘플링 주파수.Std 1kHz (최대 스트로크 1000mm)
    MAX. 압력
    		35MPa (프로브로드)
    작동 온도.-5 ° C- + 60 ° C (프로브)
    0 ° C- + 60 ° C (컨트롤러)
    보관 온도.-40 ° C ~ + 80 ° C
    내진동6G (또는 40Hz 2mmPP)
    내충격50G (2msec)
    IP 등급IP67 (프로브)
    케이블표준 1.5m (옵션 최대 10m)

    * 상기 정확도는 유효스트로크가 300mm 이상인 센서에 적용됩니다 .
    * 제어기의 트리머에 의한 제로 / 게인 조정 가능, 표준 ± 3 % FS 이내.

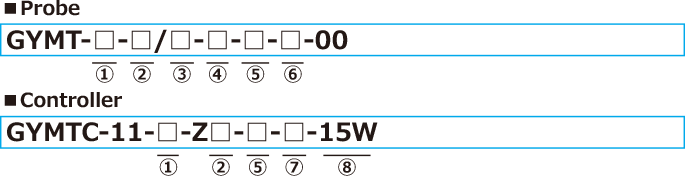

    모델 번호.




    ① 유효 스트로크

    　　15 ~ 2000mm

    ② 스레드 데드 존
    　　S : 50mm (STD)
    　　□ : □ mm (옵션) (고객 지정)

    ③ 선단 데드 존
           S : 70mm / 90mm / 100mm (STD)

    　　・ S (STD 길이)는 선택한 마그넷 또는 ⑤의 플로트에 따라 다릅니다.

    선단 데드존MAGNET
    		플로트
    70mmM2P, M0, M11F25N, F28N
    90mm F28S, F30S
    100mmT142, T162F40S, F42S, F50S

    □ : □ mm (옵션) (고객 지정)

    ④ 스레드 /로드 직경
    　　J8 : M20xP1.0,로드 Φ8 (STD)
    　　L8 : M16xP2.0,로드 Φ8
    　　E8 : M20xP1.5,로드 Φ8
    　　N : M18xP1.5,로드 Φ10
    　　U : 3 / 4-16UNF-3A,로드 Φ10
    　　K6 : M16xP1.5,로드 Φ6

    ⑤ 관련 자석 또는 플로트

    자석흙손

    M2P : No.2P (STD)
    MG0 : No.Φ
    M11 : No.11
    T142 : No.T14-M2
    T162 : No.T16-M2
    MG □ : 기타 자석
    F28S : Φ28 SS316
    F30S : Φ30 SS316L
    F40S : Φ40 SS316 (B)
    F42S : Φ42.5 SS316
    F50S : Φ50 SS316
    F54S : Φ54 SS304
    F25N : RF-A10 플라스틱
    F28N : RF-A6 플라스틱
    FL □ : 기타 플로트

    ⑥케이블 연결
    　　G □ F : 피그 테일 / 케이블 엔드 : 자유
    　　G □ A : 피그 테일 / 케이블 엔드 : 릴레이 용 커넥터 포함
    　　　　　(□ : 케이블 길이 (m))
    　　CN : 커넥터 (옵션)
    　・ 케이블은 주문시 지정된대로 사용하십시오.
    　・ 케이블 연장 및 절단은 공장에서 재조정이 필요합니다.
    　・ 터미널 스탠드 및 커넥터 등을 사용하여 케이블을 연결할 수 있습니다.
    　・ 연장 케이블 주문은 77 페이지를 참조하십시오.

    ⑦ 위치 출력
    　　AD : 0-10V (자석이 끝쪽으로 이동하면 출력이 증가합니다.)
    　　AR : 10-0V (자석이 끝으로 이동하면 출력이 감소합니다.)
    　　BD : 4-20mA (자석이 끝으로 이동하면 출력이 증가합니다.)
    　　BR : 20 -4mA (자석이 끝쪽으로 움직일 때 출력 감소)
    　　CD □□ : 바이폴라 출력 (-□ V- + □ V)
    　　　　　　(예 : CD10 : -10V- + 10V)
    　　CR □□ : 바이폴라 출력 (+ □ V-- □ V)
    　　　　　　(예 : CR05 : + 5V--5V)

    ⑧ 전원
    　　15W : ± 15VDC (STD)
    　　　　 ＋ 15V ± 5 % (≦ 100mA)
    　　　　 －15V ± 5 % (≦ 50mA)
    　　24S : ＋ 24VDC (개장 옵션)
    　　12S : ＋ 12VDC (옵션)
    　　・ 24S 선택시 권장
    　　GYMS / GYMSC 시리즈 (P18, P19).

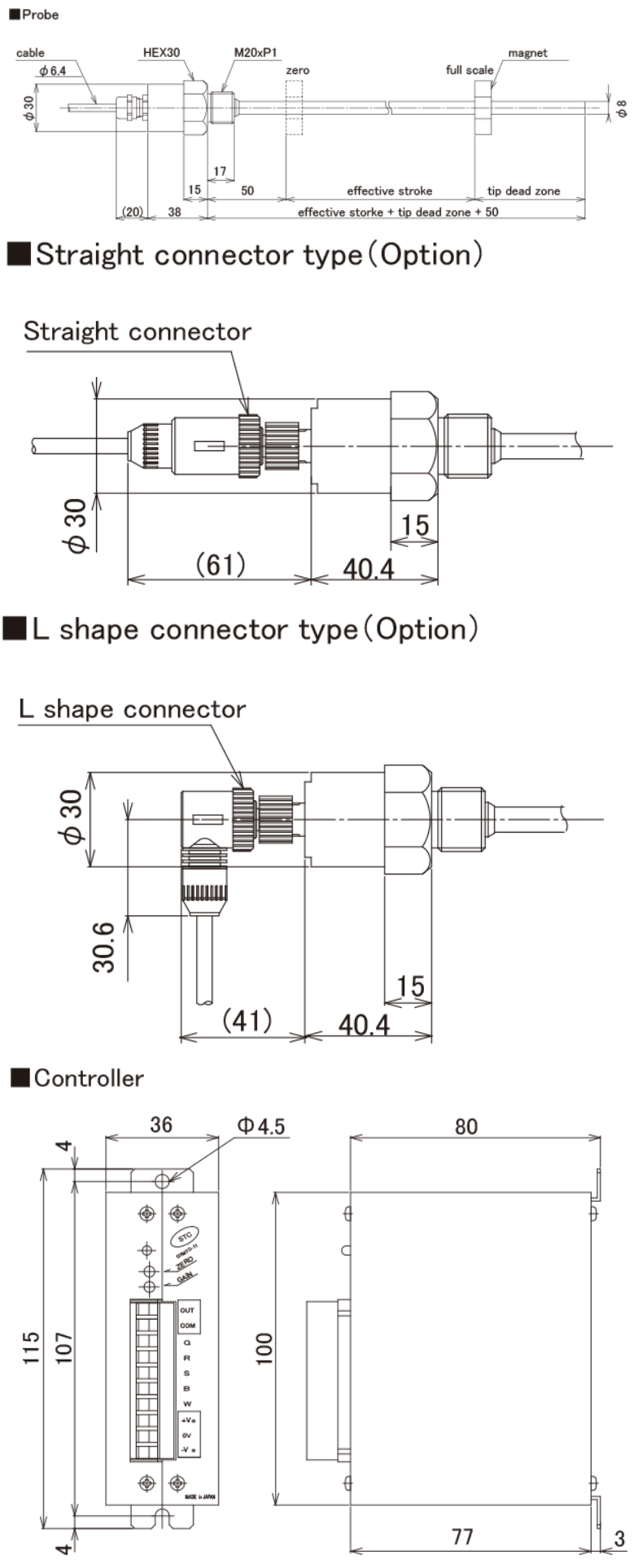

    치수
