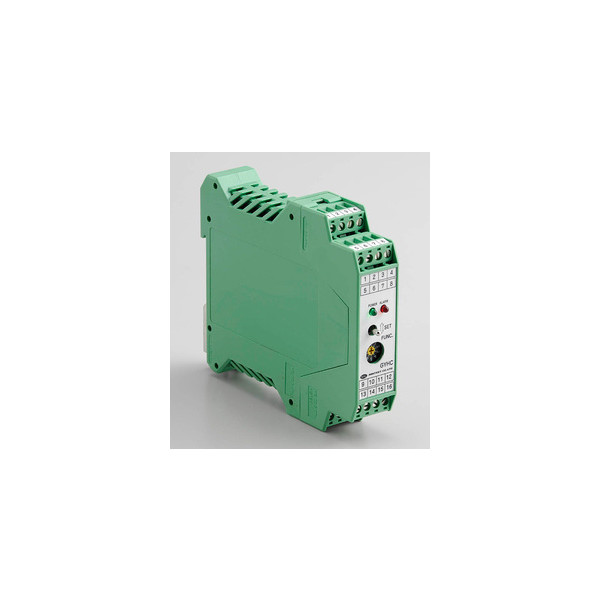

SANTEST GYHC 고정밀 아날로그 출력 컨트롤러
GYHC 컨트롤러는 위치에 대해 0-10V 또는 4-20mA를 출력 하고 속도에 대해 ±10V (또는 4 ~20mA)를 출력 합니다.
내부에 디지털 프로세스를 사용하여 미세한 Resolution가 가능합니다(1/65536).
옵션으로 2개의 자석을 하나의 프로브에 놓고 각 자석의 위치 또는 2개의 자석 사이의 상대 거리를 감지하는
것이 가능합니다.

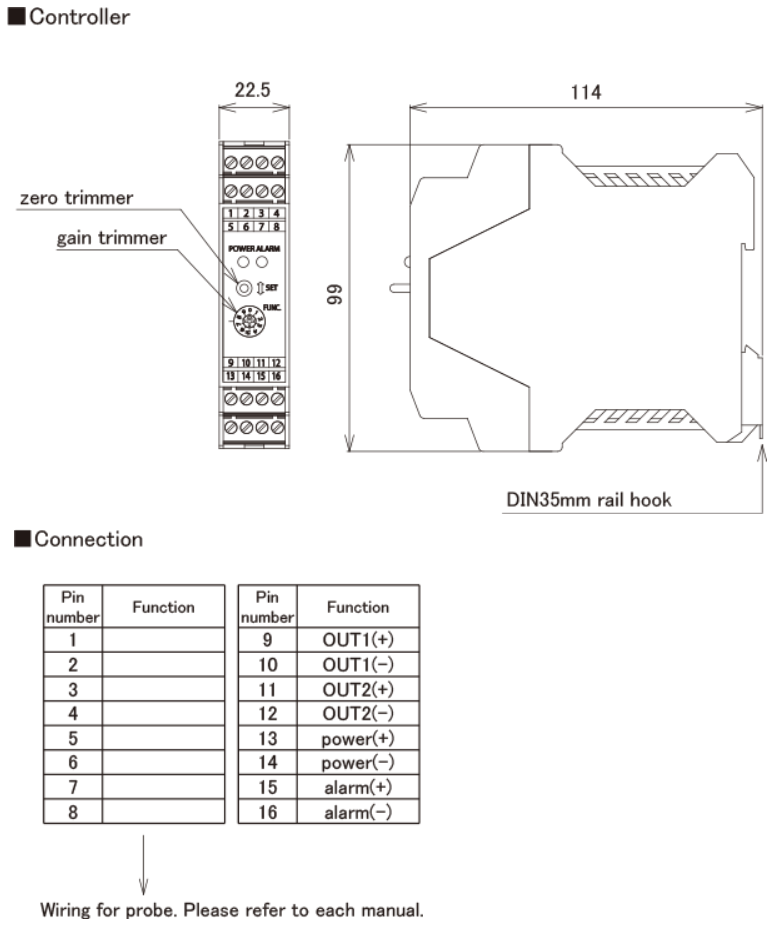

전면에 제로/게인 조정을 위한 토글 스위치가 있으며 DIN 레일로 장착됩니다.
캡티브 소프트웨어( GPM )를 사용하면 사용자 측에서 제로 및 게인 조정이 가능합니다.
· CE 마킹
· 노이즈 캔슬링
· GPM 설정
| Resolution (위치) | 16비트(1/65536)(*1) ≤0.01%FS(*2) |
|---|---|
| 위치(OUT1) (OUT2 : 옵션) | 0~10V(최대 5mA, 최소 2kΩ) 또는 4~20mA(부하:최대 500Ω) |
| 속도(OUT2) (옵션) | ±10V 또는 4~20mA |
| 알람(*3) | 오픈 콜렉터 0.1A 30VDC(*3) |
| 전원 공급 장치 | 표준 : +24VDC±5% (≦150mA) (*4) 옵션 : +15VDC±5% (≦250mA) (*5) |
| 샘플링 주파수 (*6) | 표준 1kHz(스트로크 1000mm까지) |
| 온도 경향 | ≤±10ppmFS/°C |
| 작동 온도 | 0°C~+65°C |
| 보관 온도 | -20°C~+85°C |
・상기 정도는 유효 스트로크 300mm 이상의 센서에 적용됩니다.
・스트로크 300mm 미만의 사양은 스트로크 300mm와 동일합니다.
(*1) 관련 프로브:GYMR6, GYSE-R, GYcRS, GYMR5, GYFRS, GYKMR, GYRHP-MR6
(*2) 관련 프로브:GYMS, GYGS, GYPM, GYPE2K, GYPMR, GYcRP, GYHTR, GYHR
(*3) 케이블 단선 및 마그넷 누락
(*4) 아날로그 출력⑥을 추가할 경우 소비전류는 170mA입니다.
(*5) 관련 프로브는 GYcRP 전용입니다. 총 막대 길이는 1500mm 미만입니다.
아날로그 출력⑥을 추가할 경우 소비전류는 270mA입니다.
(*6) 샘플링 주파수는 최대입니다. 3.75kHz. 로드 전체 길이(⑧형)에 따라 달라지며 소비전류가 증가합니다.
① 프로브
R6 : GYMR6 프로브
SR : GYSE-R 프로브
RS : GYcRS 프로브
RP : GYcRP 프로브
R5 : GYMR5 프로브
FS : GYFRS 프로브
HR : GYHR 프로브
HTR : GYHTR 프로브
GS : GYGS 프로브
PM : GYPM 프로브
MS : GYMS 프로브
PR : GYPMR 프로브
P2 : GYPE2K 프로브
KRS : GYKM-RS 프로브
KMR : GYKMR 프로브
RHPMR6 : GYRHP-MR6프로브
ESP : EX-GYdS-R 프로브
ETS : EX-GYdT-R 프로브
I4 : IGY4 프로브
② 유효 스트로크 (mm)
③ Head dead zone
S : 50mm (STD)
□ : □ mm (옵션) (고객 지정)
④ 관련 자석 또는 플로트
| magnet | float |
|---|---|
| MG0:No.Φ M0SM:No.ΦSPM M0LM:No.ΦLPM M2P:No.2P M2PN:No.2PN M3:No.3 M11:No.11 M11N:No.11N T142:No.T14-M2 T144:No.T14-M4 T162:No.T16-M2 T163:No.T16-M3 BA:No.2KYN-17-LG | F28S:Φ28SUS316L F30S:Φ30SUS316L F40S:Φ40SUS316(B) F42S:Φ43SUS316L F50S:Φ50SUS316L F54S:Φ54SUS304 F25N:RF-A10 plastic F28N:RF-A6 plastic |
・상기 이외의 마그넷 또는 플로트를 선택하실 경우에는 상담해 주십시오.
・이 모델 코드는 관련 마그넷 또는 플로트만을 지정하는 것을 의미합니다.⑤ 위치출력(OUT1)
AD :0~10V (자석이 선단쪽으로 이동하면 출력증가)
AR :10~0V (자석이 선단쪽으로 이동하면 출력이 감소)
BD :4~20mA (자석이 선단쪽으로 이동하면 출력증가 )
BR :20~4mA (자석이 팁 쪽으로 이동하면 출력이 감소합니다. )
CD□□ :바이폴라 출력(-□V〜+□V)
(예: CD10 :-10V〜+10V)
CR□□ :바이폴라 출력(+ □V〜-□V)
(예: CR05:+5V〜-5V)
VZ/F:옵션(지정 전압)
(예: V1/5:1〜5V, V9.5/0.5:9.5〜0.5V)
IZ /F:옵션(지정된 전류)
(예: I5.2/20:5.2~20mA, I18/5:18~5mA)
【Z=제로 위치에서 출력, F=풀 위치에서 출력】
⑥ 옵션 : 아날로그 출력(OUT2)
・N : 옵션 없음(Std.)
・위치 출력 : ⑤에서 선택
・속도 출력(주1)
VA[ ] :±10V
WB[ ] :4~20mA
[ ] :최대 속도(1.00) ~999mm/sec) (ex.9R99: 최대 속도=9.99mm/sec)
(주1)
VA : 마그넷 정지시 출력은 0V입니다. 프로브 팁 쪽으로 이동할 때 +10V.
WB : 마그넷 정지시 출력 4mA. 임의의 방향으로 이동할 때 20mA.
⑦ 전원
24S :+24VDC(Std.)
15S :+15VDC(옵션) (GYcRP 프로브만 해당)
⑧ Option
2ME : 마그넷 2개, 각 마그넷 위치(아날로그 출력)(*)
2MR : 마그넷 2개, 상대거리 2개(*)
(OUT1만 해당, 아날로그 출력)
X2 : 2kHz 샘플링 (총 로드 길이 : 최대 750mm)
X3 : 3kHz 샘플링 (총 로드 길이 : 최대 600mm)
X4 : 3.75kHz 샘플링 (전체 로드 길이 : 최대 450mm)
HS : 내습성 수지 코팅
(*) 표준자석 사용시 Min.
2개의 자석 사이의 근접 거리는 75mm입니다. 다른 자석을 사용하는 경우에는 당사에 문의하십시오.
