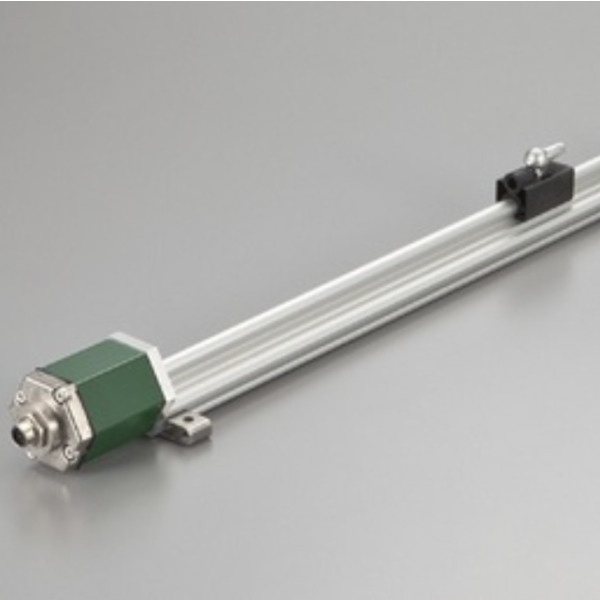

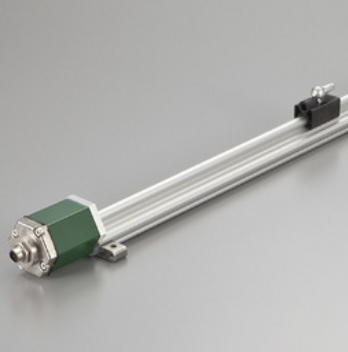

SANTEST GYSE-A-PF 고성능 아나로그 출력 프로브 선형 프로파일
(분리형 프로브 소자)
이것은 GYSE-A 의 선형 프로파일 버전입니다 .
고성능 아날로그 출력 프로브이며 16bit의 고해상도를 가지고 있습니다.
속도 출력도 있습니다.
또 다른 옵션으로 프로브에 있는 두 개의 자석을 사용하여 각 자석 위치 또는 둘 사이의 상대 거리를 감지 할 수 있습니다.
내부 프로브 요소는 외부 하우징에서 분리할 수 있으며 캡티브 소프트웨어( GPM ) 를 사용하여 사용자 측에서 제로 및 게인 조정이 가능합니다.
· CE 마킹
· 노이즈 캔슬링
· GPM 설정
◆관련 컨트롤러
・아날로그 출력: GYHC (52, 53페이지), GYFC2 / 3 (54, 55페이지),
디지털 출력: GYDC-S1 (56, 57페이지), GYDC-05 (58, 59페이지) ,
IRDS- GY (61페이지) : IRDM을 사용하는 경우
CC-Link, CC-Link IE Field, PROFIBUS, EtherNet/IP, EtherCAT과 연결할 수 있습니다.
· DC-Q (60페이지) : MELSEC-Q 내장 유닛
◆오토 캘리브레이션
오토 캘리브레이션 대응 컨트롤러와 조합했을 때.
( GYHC , GYDC-S1 , GYDC-05 ). 센서 교체 시 발생
하는 출력 편차(개별 센서 차이로 인한 오차)를 자동으로 제거합니다. 센서 교체 시 호환성을 향상시킬 수 있습니다.
센서 엘리먼트 착탈 가능
센서 엘리먼트를 하우징에서 분리 교환이 가능합니다.
파라미터의 자유 설정

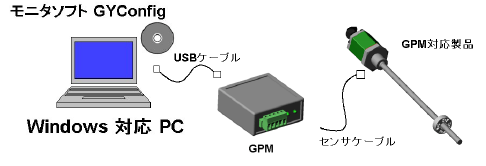

별매의 기기(소프트 첨부)(형식: GPM )에 의해,
PC로부터 손님처로 제로/풀 스케일 점의 조정, 출력 방향의 변경이 가능합니다.
| 비선형성 | ≤±0.025%FS 일반 |
|---|---|
| 분해능 | 16비트(1/65536) |
| 반복성 | ≤±0.001%FS(최소 ±3μm) |
| 온도 경향 | ≤±20ppmFS/°C |
| 위치 (표준) | 0~10V 또는 10~0V ( 출력 전류 : 최대 5mA, 부하 : 최소 2kΩ ) 또는 4~20mA ( 부하 : 최대 500Ω ) |
| 속도 (옵션) | ±10V (출력전류 : 최대 5mA, 부하 : 최소 2kΩ) 또는 4~20mA (부하 : 최대 500Ω) |
| 경보 | 오픈 드레인 50V 0.1A(자석 누락용) |
| 전원 공급 장치 | +24(±2)VDC(80mA) |
| 샘플링 주파수 (*2) | 표준 1kHz (전체 본체 길이: 최대 스트로크 1250mm) |
| 작동 온도 | -20°C~+75°C |
| 보관 온도 | -40°C~+75°C |
| 진동 | 15G(20~100Hz) |
| 충격 | 100G(2msec) |
| IP 등급 | IP65 |
・상기 정도는 유효 스트로크 300mm 이상의 센서에 적용됩니다.
・스트로크 300mm 미만의 사양은 스트로크 300mm와 동일합니다.
(*1) OUT2 옵션(7형)을 추가한 경우의 소비전류는 100mA입니다.
(*2) 샘플링 주파수 최대 사용 가능합니다. 옵션으로 3.75kHz. 이는 전체 몸체 길이(8형에서 표시)에 따라 달라지며
소비 전류가 증가합니다.

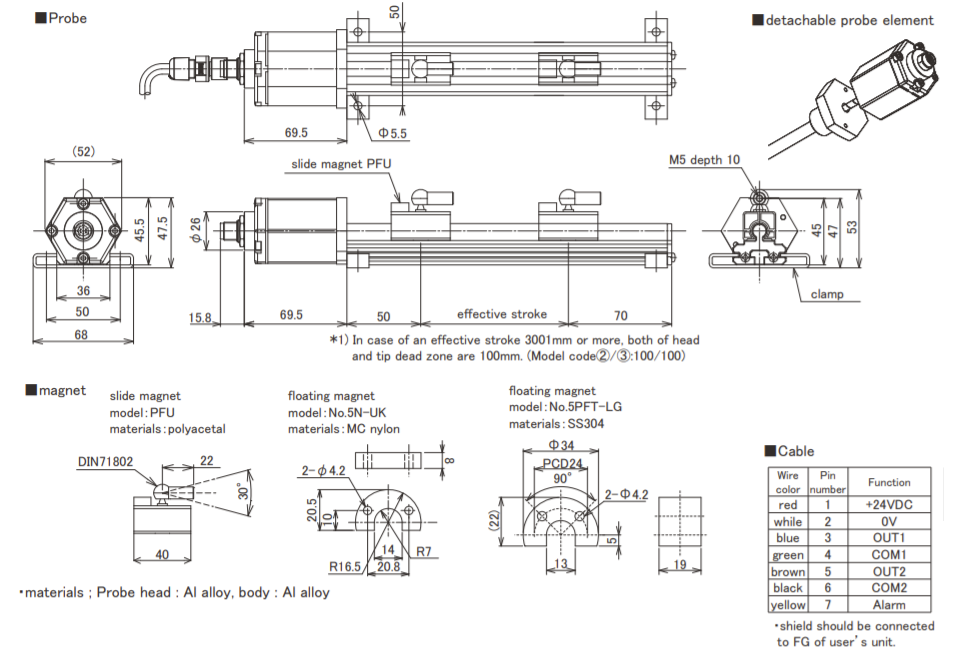

・고정용 클램프가 제공됩니다.(500mm마다 1개의 클램프가 추가됩니다.)
스트로크 < 600mm:2개
600-1000mm:3개
1001-1500mm:4개
1501-2000mm:5개
15 ~ 7500mm
② Head dead zone(인식불가지역)
S : 50mm (STD)
□ : □ mm (옵션) (고객 지정)
③ Tip dead zone(인식불가지역)
S:50mm(Std.)
④ 관련자석
PFU :PFU 슬라이드자석
FE :No.5N-UK
BP :No.5PFT-LG
・상기 이외의 마그넷을 선택하실 경우에는 상담해 주십시오.
・이 모델 코드는 관련 마그넷만을 지정하는 것을 의미합니다.
・마그넷 이 필요한 경우는 별도 주문해 주십시오.

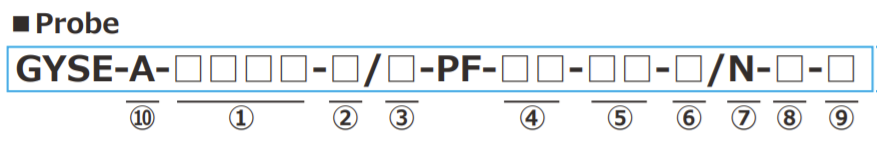

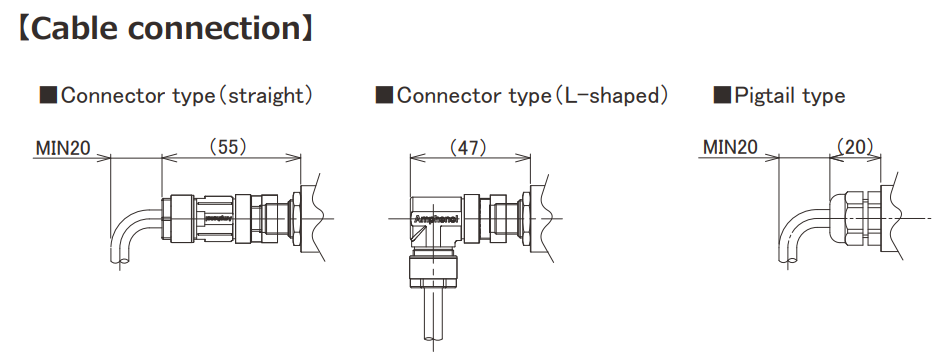

⑤ 케이블 결선
8P:커넥터
△G□F : pigtail / cable end : free
△G□A : pigtail / cable end : relay용 커넥터 부착 (□ :케이블 길이(m)、최대 10m)(*)
(□ : 케이블 길이 (m))
(△ : 케이블 유형 S : 표준 , H : 고온 케이블, R : 로봇 케이블) CN:기존 커넥터
(*) 연장 케이블을 사용하는 경우
전압 출력: 센서 케이블(m) + 연장 케이블(m) ≤ 10m
전류 출력: 센서 케이블(m) + 연장 케이블(m) ≤ 100m
・연장 케이블은 P.114 를 참조하십시오.
・느슨한 결합 커넥터가 필요한 경우 커넥터
(직선 또는 L자형)를 별도로 주문 해야 합니다.
⑥ 위치출력(OUT1)
AD :0~10V(자석이 선단쪽으로 이동하면 출력증가)
AR :10~0V(자석이 선단쪽으로 이동하면 출력감소)
BD :4~20mA(자석이 선단쪽으로 이동하면 출력증가) )
BR :20~4mA(자석이 팁 쪽으로 이동하면 출력이 감소)
CD□□ :바이폴라 출력(-□V〜+□V)
(예: CD10:-10V〜+10V)
CR□□ : 바이폴라 출력(+ □V〜-□V)
(예: CR05:+5V〜-5V)
VZ/F:옵션(지정 전압)
(예: V1/5:1〜5V, V9.5/0.5:9.5〜0.5V)
IZ /F : 옵션(지정된 전류)
(예: I5.2/20:5.2~20mA, I18/5:18~5mA)
【Z=제로 위치에서 출력, F=풀 위치에서 출력】
⑦ 옵션 : 아날로그 출력(OUT2)
・N : 옵션 없음(표준)
・위치 출력 : ⑥에서 선택
・속도 출력(주1)
VA[ ]:±10V
WB[ ]:4〜20mA
[ ]:max. 속도(1.00~999mm/s)
(주1)
VA : 마그넷 정지시 출력은 0V입니다. 프로브 팁 쪽으로 이동할 때 +10V.
WB : 마그넷 정지시 4mA 출력. 임의의 방향으로 이동할 때 20mA.
⑧ 옵션
블랭크 : 옵션 없음
X2 : 2kHz 샘플링 (전체 본체 길이 : 최대 750mm)
X3 : 3kHz 샘플링 (전체 본체 길이 : 최대 600mm)
X4 : 3.75kHz 샘플링 (전체 본체 길이 : 최대 450mm)
⑨ 클램프
F50 : 고정클램프 있음
N : 고정클램프 없음
⑩ 2개의 자석 옵션
A: 1개의 자석(STD)
A2MR: 2개의 자석(두 개의 상대 거리)(*)
A2ME: 2개의 자석(각 자석 위치)(*)
(공장에 문의하십시오)
(*) 표준자석 사용시 Min. 2개의 자석 사이의 근접 거리는 75mm입니다.
다른 자석을 사용하는 경우에는 당사에 문의하십시오.
커넥터 타입의 경우 커넥터 치수가 기존 제품과 다릅니다.
기존 제품은 109페이지를 참조하십시오.
・커넥터 : Amphenol(재질 : 유리섬유강화플라스틱)
・케이블 길이 : Max.10m(전압출력), Max.100m(전류출력)
