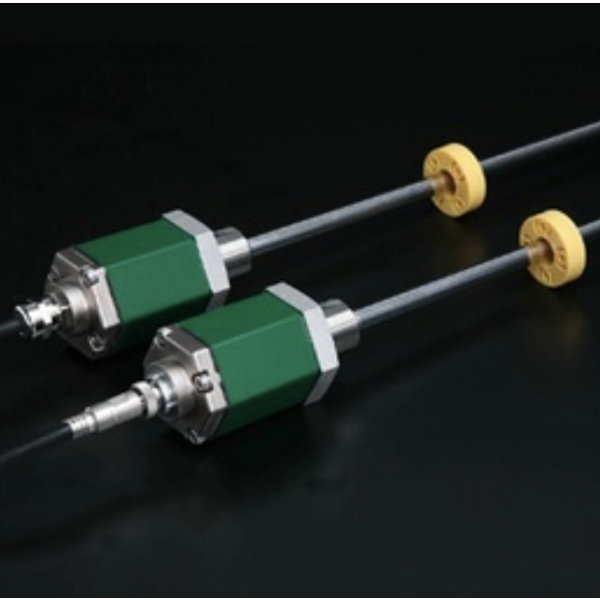

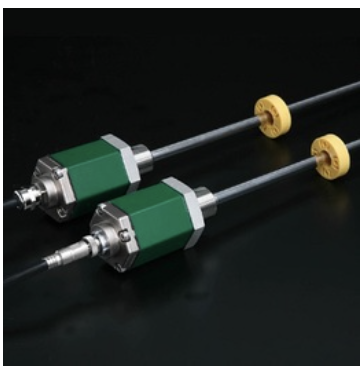

    SANTEST GYSE-R 고정밀 헤드 Probe (프로브 소자 분리형)


    고성능 프로브 타입




    프로브와 컨트롤러 사이에는 전기적 노이즈에 대한 견고성을 제공하는 RS-422 차동 라인 드라이버 전송이 사용됩니다.
    디지털 출력 컨트롤러와 결합하여 최소 1μm 분해능 이 가능합니다.
    내부 프로브 요소는 외부 하우징에서 분리할 수 있습니다.
    그리고 Auto Calibration 기능으로 프로브 교체 시 출력의 차이가 자동으로 조정됩니다.

    ◆ 관련 컨트롤러
    　·아날로그 출력 : GYHC
    　·디지털 출력 : GYDC-S1 , GYDC-05
    　· IRDS- GY  : IRDM을 사용하는 경우 CC-Link, CC-Link IE Field, PROFIBUS, EtherNet/IP, EtherCAT과 연결할 수 있습니다 .
    　· DC-Q  : MELSEC-Q 내장 UNIT



    Specification
    비선형성≤±0.025%FS 일반
    분해능
    		( 아날로그 ) 16bit
    ( 디지털 ) 최소 1μm
    반복성≤±0.001%FS
    온도 경향≤±20ppmFS/°C
    최대 압력35MPa(프로브 로드)
    작동 온도-20°C~+75°C
    보관 온도-40°C~+75°C
    진동15G(20~100Hz)
    충격100G(2msec)
    IP 등급IP67

    　　・상기 정도는 유효 스트로크 300mm 이상의 센서에 적용됩니다.
    　　・스트로크 300mm 미만의 사양은 스트로크 300mm와 동일합니다.

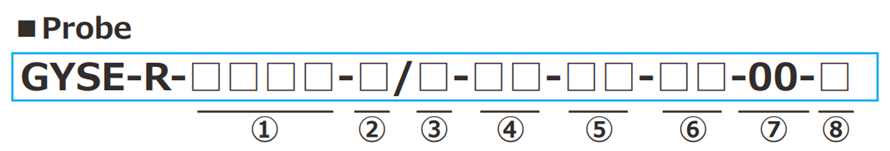

    모델 번호.




    ① 유효 스트로크
    　　15~7500mm

    ② Head dead zone(인식불가지역)
    　　S :50mm(Std.)
    　　□ :□mm ( 옵션 ) ( 고객이 지정 )
    ・ 가능 Min. 길이는 선택한 자석 또는 플로트에 따라 다릅니다.

    ③ Tip dead zone(인식불가지역)
    　　S:70mm/ 90mm/ 100mm(표준)
    ・S(표준 길이)는 ⑤에서 선택한 자석 또는 플로트에 따라 다릅니다.

    Tip dead zone
    		MAGNET
    		float
    70mmM2PN, M0SM, M0LM,
    M3, M11N, BA    		F25N, F28N
    90mmF28S, F30S
    100mmT144, T163F40S, F42S, F50S, F54S

    　　　□ :□mm ( 옵션 ) ( 고객 지정 )
    　　　・ 가능한 Min. 길이는 선택한 자석 또는 플로트에 따라 다릅니다.

    ④ Thread / Rod diameter

    M : M24xP1.0,Rod Φ10 (STD)
    N : M18xP1.5,Rod Φ10
    U : 3 / 4-16UNF-3A,Rod Φ10
    M8 : M24xP1.0,Rod Φ8
    N8 : M18xP1.5,Rod Φ8
    U8 : 3 / 4-16UNF-3A,Rod Φ8
    M14 : M24xP1.0,Rod Φ13.8

    Z:EF(플렉서블 요소)만(외부 하우징 제외)

    ⑤ 관련 Magnet 또는 플로트

    MAGNET
    		float
    M2PN :No.2PN (표준)
    M0SM :No.ΦSPM
    M0LM :No.ΦLPM
    M3 :No.3
    M11N :No.11N
    T144 :No.T14-M4
    T163 :No.T16-M3
    BA : No.2KYN-17 -LG    		F28S : Φ28 SS316L
    F30S : Φ30 SS316L
    F40S : Φ40 SS316(B)
    F42S : Φ43 SS316L
    F50S : Φ50 SS316L
    F54S : Φ54 SS304
    F25N :RF-A10 플라스틱
    F-A2

    ・상기 이외의 마그넷 또는 플로트를 선택하실 경우에는 상담해 주십시오.
    ・이 모델 코드는 관련 마그넷 또는 플로트만을 지정하는 것을 의미합니다.
    ・마그넷 또는 플로트가 필요한 경우에는 별도 주문해 주십시오.

    ⑥ 케이블 연결
    　　8P :커넥터
    　　△G□F : pigtail / cable end : free
    　　△G□A : pigtail / cable end :  relay용 커넥터 부착 ( □ :케이블 길이(m)、최대 10m ) (*)
    　　　　( △ : 케이블 종류 S:표준, H:고온 케이블, R:로봇 케이블, UL:cUL 케이블)
    　 　(*) 연장 케이블
    　　　　　　센서 케이블(m) + 연장 케이블(m)을 사용하는 경우 ≤ 200m
    　　　　　・연장 케이블을 고려하십시오 112쪽.

    ⑦ 출력
    　　00: 외부 컨트롤러에 따라 다름

    ⑧ 옵션
    　공백 : 옵션 없음
    　SRT : SRT 옵션

    ・SRT 옵션에 대해서는 108페이지를 확인해 주십시오.

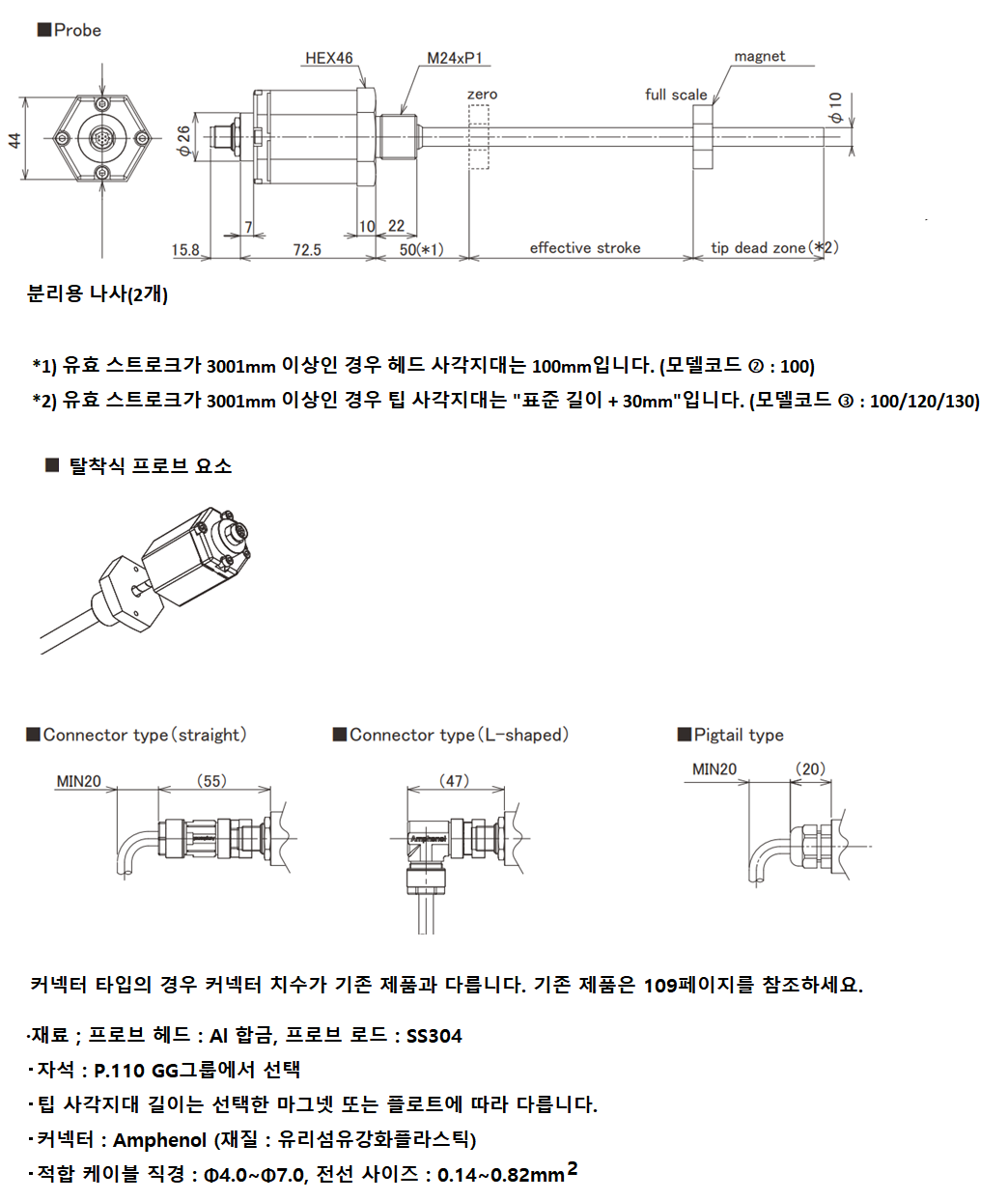

    치수
