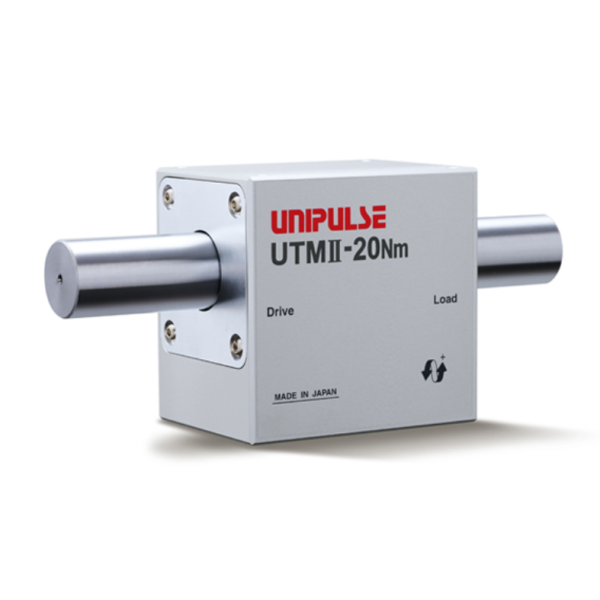

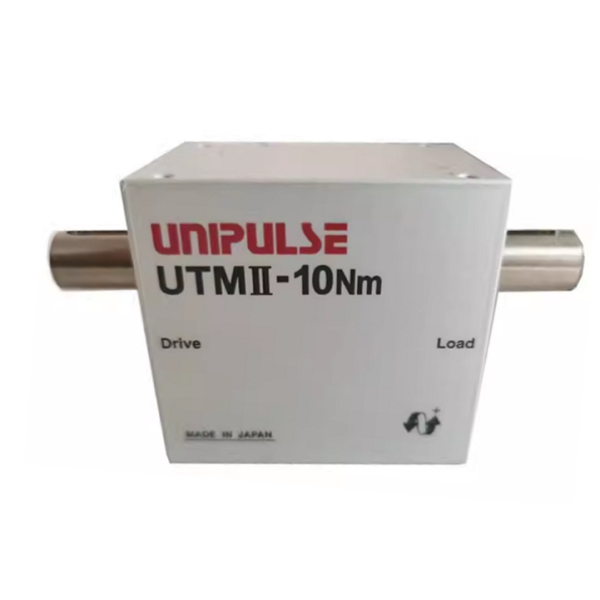

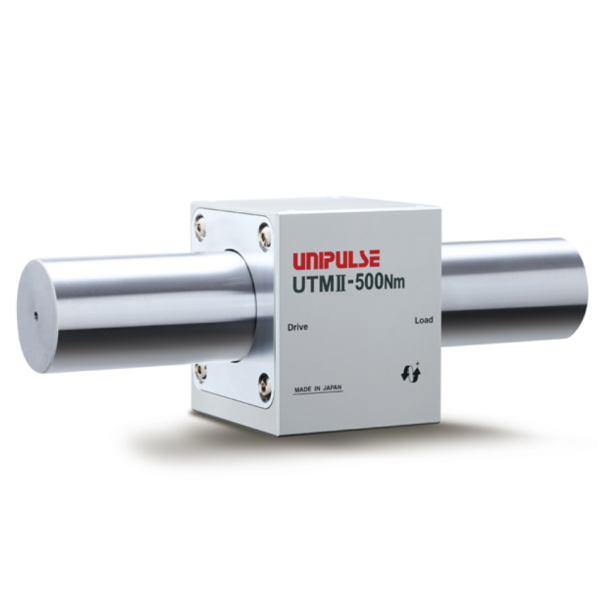

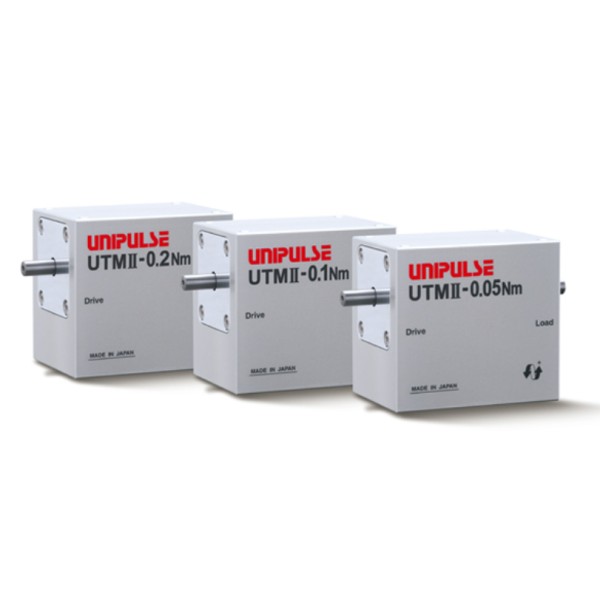

UNIPULSE UTMII 비접촉식 토크센서
용량 : 0.05N*m ~ 10000N*m /0.03%
용량 : UTMII-20000N.m(주문제작 가능) / 0.06% overload : 250%
OUTPUT : ±5V
· 샤프트 타입의 회전형 비접촉식 디지털 토크센서
* 슬립링이 없는 = 유지보수가 필요 없습니다. 회전 토크 미터
* 6kHz의 고속 샘플링 속도에서 아날로그 대역폭 1kHz.
* 측정 범위 0.05Nm,0.1Nm,0.2Nm,0.5Nm,1Nm,2Nm,5Nm,10Nm,20Nm,50Nm,100Nm,200Nm,500Nm,1000Nm,2000Nm,5000Nm,10000Nm
* 노이즈 내성이 크게 향상되었습니다.
1. 6kHz의 고속 샘플링 속도와 1kHz의 아날로그 대역폭.
2.안전 과부하 : 500%
3.UTMⅡ 시리즈는 0.05Nm ~ 10000Nm의 광범위한 정격 용량에서 사용할 수 있습니다.
4. 1회전당 4펄스 출력(기존 1ppr)
5.노이즈 내성이 크게 향상되었습니다.
·넓은 범위: 0.05Nm ~ 10,000Nm
→ 각종 자동차 부품용: 모터, 압축기, 교류 발전기, EPS 장치, 펌프 등…
·UPM100 또는 TM301은 토크, 회전 속도 및 전력을 동시에 모니터링 합니다!
· 슬립링 없음 → 브러시 교체를 위해 기계를 멈출 필요 없음
→ 유지 보수가 필요 없고 효율적입니다.
→ 높은 회전 속도!
·기계의 협소한 공간에 쏙 들어가는 컴팩트함.
·내장 증폭기: ±5V DC
→외부 증폭기 불필요
→비용 절감!
·고정밀도: 0.03% 비선형성
→마모 및 마찰 시험에 사용 가능!
·UTMII의 축에 로터리 엔코더를 장착
→ 로터리 엔코더의 얼라인먼트를 조정할 필요가 없습니다.
·"토크 대 각도" 곡선용 TM500
→ 데이터 저장을 위한 SD 카드 옵션
→ PLC 또는 PC 연결용 RS-232C
·고정밀도: 0.03%(비선형성).
→매우 낮은 토크(예: 힌지 토크) 측정에 사용 가능

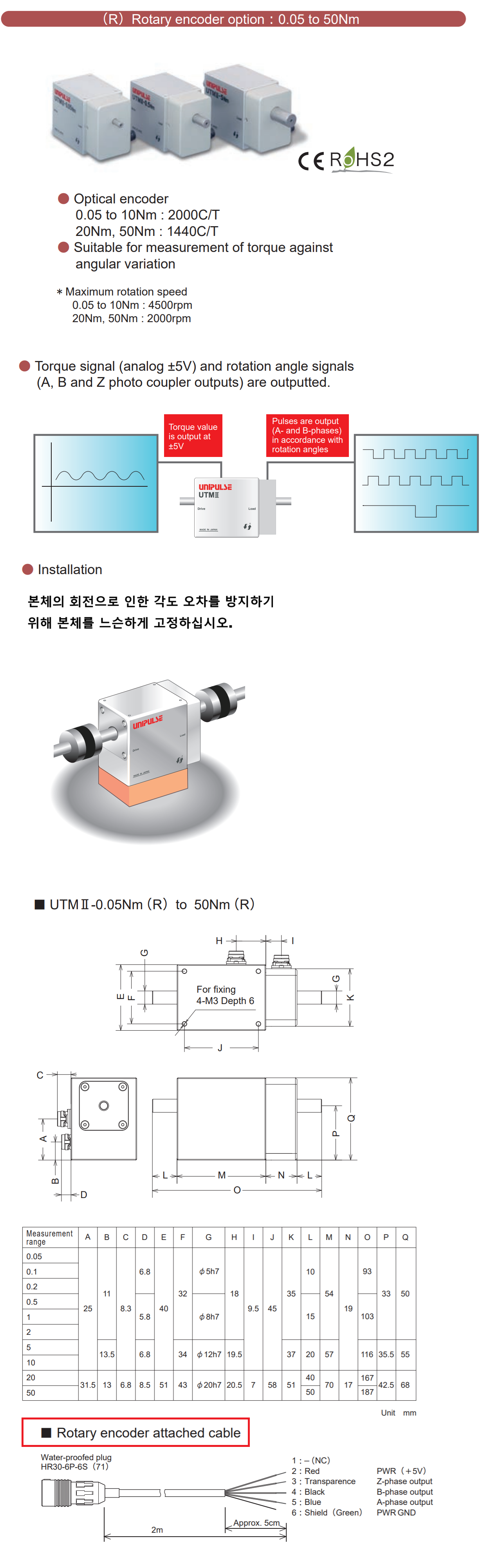

·각도 측정을 위한 로터리 엔코더 옵션.
·500% 안전 과부하
→ 훨씬 더 안전합니다!
→저토크 범위에서 고정밀도가 요구되는 경우에 최적!
0.05Nm ~ 10Nm|20Nm ~ 10000Nm|공통 사양
0.05Nm ~ 10Nm | |||||||||
측정 범위 Nm | 0.05 | 0.1 | 0.2 | 0.5 | 1 | 2 | 5 | 10 | |
---|---|---|---|---|---|---|---|---|---|

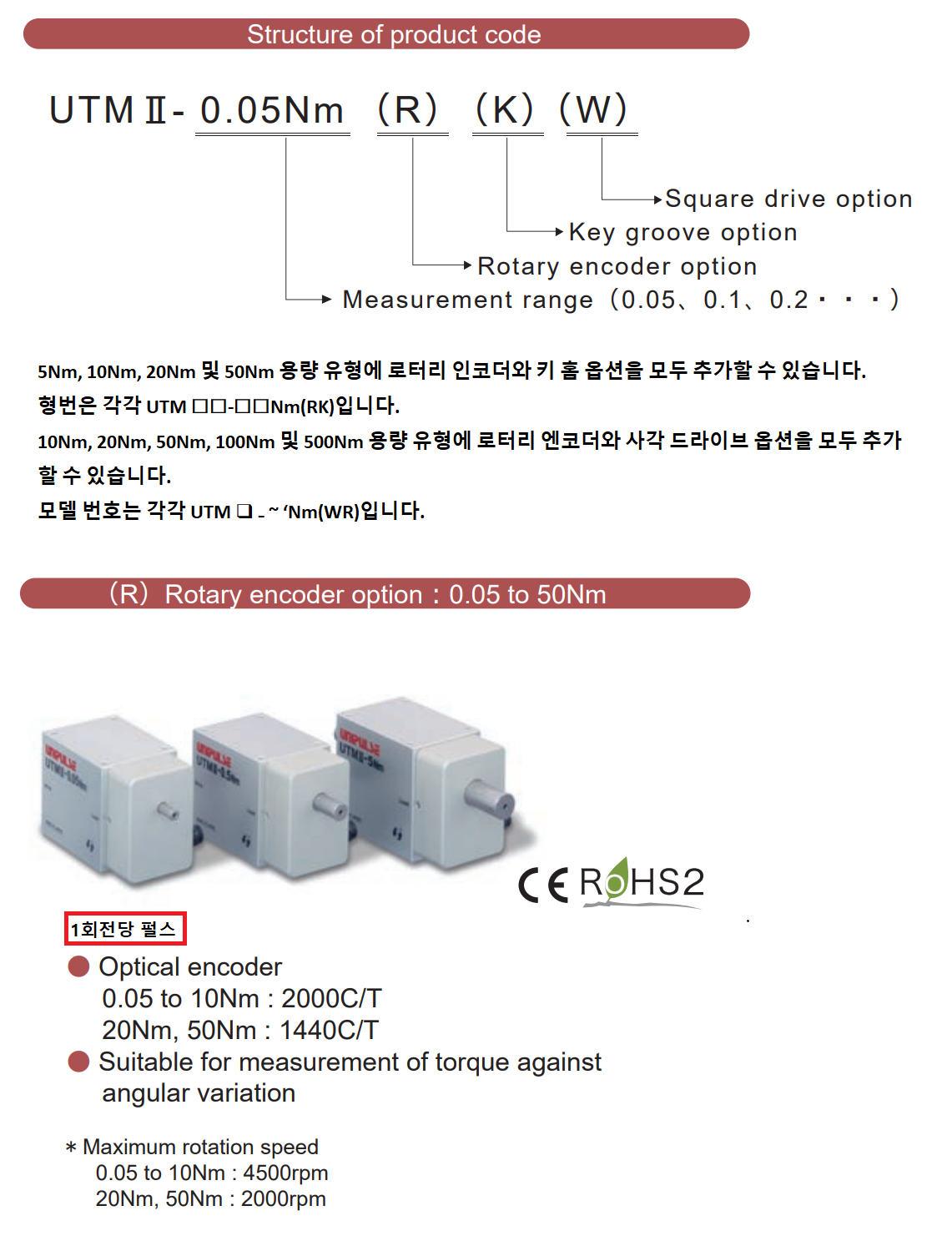

옵션(주문 시 지정) | 로터리 엔코더(R) | 로터리 엔코더(R) 키 홈(K) | |||||||
내선 치수 (케이스 크기) W x H x D mm | 54 x 50 x 40 | 57 x 55 x 40 | |||||||
총 길이 mm | 74 | 84 | 97 | ||||||
샤프트 직경 mm | 5 | 8 | 12 | ||||||
전원 공급 장치 | 100mA 이하 | ||||||||
최대 회전 속도 | 25000rpm | ||||||||
약 무게 | 160g | 180g | 270g |
20Nm ~ 10000Nm | |||||||||
측정 범위 Nm | 20 | 50 | 100 | 200 | 500 | 1000 | 2000 | 5000 | 10000 |
---|---|---|---|---|---|---|---|---|---|
옵션 (주문시 지정) | 로터리 엔코더(R) 키 홈(K) | 키 홈(K) | |||||||
내선 치수 (케이스 크기) W H D mm | 70 68 51 | 67 74 57 | 67 79 62 | 67 79 72 | 86 103 98 | 86 119 111 | 97 141 137 | 103 | |
총 길이 mm | 150 | 170 | 177 | 187 | 217 | 286 | 306 | 387 | 447 |
샤프트 직경 mm | 20 | 25 | 30 | 40 | 60 | 70 | 90 | 110 | |
전원 공급 장치 | 150mA 이하 | 160mA 이하 | |||||||
최대 회전 속도 | 20000rpm | 15000rpm | 12000rpm | 10000rpm | 7000rpm | 6000rpm | 5000rpm | 4000rpm | |
약 무게 | 700g | 1.1kg | 1.5kg | 2.6kg | 7.3kg | 10.5kg | 21.4kg | 36kg |
공통 사양 | |||||||||
전원 공급 장치 | DC24V ±15% | ||||||||
---|---|---|---|---|---|---|---|---|---|
출력 범위 | ±5V DC 부하 저항은 2kΩ 이상이어야 합니다. | ||||||||
반응성 | 1kHz | ||||||||
회전 신호 | 1회전당 4펄스 오픈 콜렉터 Max. 정격 30V, 10mA | ||||||||
안전한 과부하 | 500%FS | ||||||||
비선형성 | 0.03%FS | ||||||||
히스테리시스 | 0.03%FS | ||||||||
반복성 | 0.03%FS | ||||||||
작동 온도 . 범위 | -10 ~ +50℃ | ||||||||
온도 제로에 미치는 영향 | 0.01%FS/℃ | ||||||||
온도 스팬에 대한 영향 | 0.01%FS/℃ | ||||||||
CE 마킹 인증 | EMC 지침 EN61326-1,EN61326-2-3 |
커플링 설치
설치 시 반드시 싱글 플랙시블 커플링을 사용하십시오. 절대 단단하게 연결하지 마십시오.
본 제품의 축에 직접 체인이나 벨트를 걸고 사용하지 마십시오.
사용 목적에 따라 커플링을 선택하십시오. 설치 작업 시 최대 허용 하중을 초과하지 않도록 주의하십시오.
이 제품을 설치하는 방법
이 제품은 수평 또는 수직 방향으로 사용할 수 있습니다. 또한 케이블 인출 방향에 제한이 없습니다.
장비에 장착할 경우 본 제품의 하우징을 띄우고 경질 폴리우레탄 폼, 양면 테이프 등으로 하우징이 회전하지 않을 정도로 걸쇠를 고정하십시오.
UTMⅡ의 하우징/바디를 단단히 고정하지 마십시오(오정렬을 일으켜 측정 결과에 부정적인 영향을 미칠 수 있습니다).
설치 후 확인
・설치 후 저속 회전시 출력을 확인하십시오.
설치 중 어긋남 또는 각도 편차의 경우 회전에 따라 변동이 나타납니다.
따라서 필요한 정확도를 얻을 수 있도록 설치를 조정해야 합니다.
・회전 시 진동이 발생하지 않도록 설치 후 사용하는 회전 속도에 따라 전체 기기의 다이나믹 밸런스를 조정하여 주십시오.
허용되는 설치 오류
다음의 허용 설치 오차 이하로 정확하게 설치하십시오.
사용된 커플링의 권장 값이 요구 사항에서 더 높으면 따라야 합니다.
회전 시작/정지 조건 및 토크
설계시 및 운전 전에 본 제품에 가해지는 토크가 회전을 시작하거나 정지할 때 정격을 초과할 가능성이 없는지 확인하십시오.
온도 구배 축 사이에 온도 구배가 발생하지 않도록 설치하십시오.
다른 기기에서 축으로 직접 열이 전도되지 않도록 설치하십시오.
