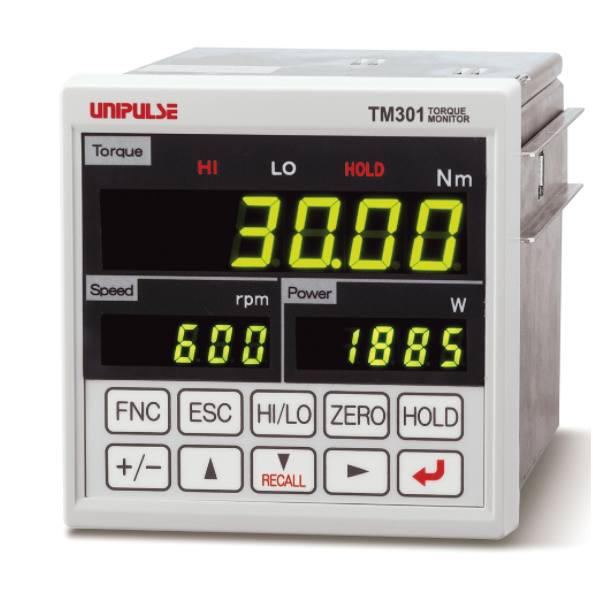

UNIPULSE TM301 토크센서 인디케이터
토크 센서 입력|UTMⅡ/UTMV 구동 전원|회전수 펄스 입력|표시부|설정부|외부 I/O부|일반 성능|어태치먼트
토크용 센서 입력(전압 입력) | |
입력 저항 | 1MΩ |
---|---|
신호 입력 범위 | ±5V |
정확성 | 비선형성 : 0.02%/FS±1digit 이내 Zero Drift : 0.2mV/℃ 이내 RTI Gain Drift : 0.01%/℃ 이내 |
A/D 변환기 | ・ 속도… 300회/초. ・ 해상도… 24bit(바이너리) 5V에 대해 1/30000 |
아날로그 필터 | 저역 통과 필터(-6dB/oct) 3, 30, 300 및 1kHz에서 선택 가능. |
전압 출력 | 입력 전압 커프(테스트 포인트용) |
UTMⅡ/UTMV용 구동 전원 | |
전원 전압 | DC24V *최대 1개의 UTMⅡ/UTMV |
---|
회전 속도용 펄스 입력(오픈 컬렉터 입력) | |
최대 입력 주파수 | UTMⅡ/UTMV 시리즈의 출력 주파수에 따라 |
---|---|
최소 입력 주파수 | 15, 10, 5, 3, 2rpm 중에서 선택(맥박수 4ppr일 때) 60, 40, 20, 12, 8rpm에서 선택(맥박수 1ppr일 때) |
최소 검출 펄스 폭 | 50μs |
회로 구성 | 무전압 접점 입력(마이너스 커먼) 오픈 콜렉터 접속 가능(Ic=약 10mA) |
디스플레이 섹션 | |
Display | 메인 디스플레이 : 문자 높이 15mm 7세그먼트 녹색 LED에 의한 수치 표시(5자리+기호) 서브 디스플레이 : 문자 높이 8mm 7세그먼트 녹색 LED(5자리)에 의한 수치 표시 |
---|---|
표시 값 | 메인 디스플레이 : 5자리 -99999 ~ +99999 부호 : 최상위 자릿수에 마이너스 기호 서브 디스플레이 : 5자리 -19999 ~ +99999 기호 : 최상위 자릿수에 마이너스 기호 |
소수점 | 0, 0.0, 0.00, 0.000 (토크와 파워만. 회전속도는 아무것도 아님) |
표시 빈도 | 3, 6, 13, 25회/초 중에서 선택 가능. |
상태 표시 | HI / LO / HOLD |
설정 섹션 | |
설정 항목 | HI/LO 한계 : HI 한계 / LO 한계 / 경보 HI 한계 / 경보 LO 한계 비교/홀드 : 동작 1 : 동작 2 : 교정 : 보호/초기화 : |
---|---|
HOLD | Sample, Peak, Valley, PP, Average Hold 구간 설정 (모든 구간・외부 신호・외부 신호+시간・레벨+시간) |
외부 I/O 섹션 | |
외부 입력 (4) | 홀드 제어 / 홀드 리셋 / 디지털 제로 / 기록 데이터 클리어 드라이 접점 입력 회로(마이너스 커먼 타입), Ic=10mA 이하 |
---|---|
외부 출력 (7) | HI/LO 한계 비교(경보 HI·HI·OK·LO·경보 LO) / 홀드 완료 / RUN 오픈 콜렉터 출력 회로(싱크형), Vceo=30V(최대) Ic=30mA(최대) |
상호 작용 | SIF : 2선식 직렬 인터페이스 BCO : BCD 병렬 데이터 출력 인터페이스(옵션) 232 : RS-232C 통신 인터페이스(옵션) D3V : D/A 컨버터 전압 출력(3ch) (옵션) DAV : D/A 컨버터 전압 출력( Option) DAI : D/A 컨버터 전류출력 (Option) USB : USB 인터페이스 (Option) * 옵션은 1개만 장착 가능. |
일반 성능 | |
전원 전압 | AC100V ~ 240V(+10%-15%)(자유 전원) 50/60Hz |
---|---|
전력 소비 | 7W 일반 |
작동 조건 | 동작 : -10 ~ +40℃ 보관 -40 ~ +80℃ 습도 : 85%RH 이하(결로 없을 것) |
치수 | 96(W)×96(H)×138(D) mm (돌출부 제외) |
패널 컷아웃 크기 | 92×92(+1-0)mm |
무게 | 약 1.0kg |
첨부 파일 | |
외부 입출력 커넥터・・・・・・・・・・・・・・・・・・・・・・・・・・1 AC 입력 코드 3m(무납땜 단자 포함)*・・・・・・・・・1 UTMⅡ/UTMV 연결용 케이블 1개 2m・・・・・・・・・1 유닛 씰・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ ・1 BCD 출력용 커넥터(BCD 출력 옵션 포함)・・・・・1 조작 도구(D/A 변환기(3ch) 옵션 포함)・・・・・・・1 미니 드라이버(D/A 변환기 옵션 포함)・ ・・・・・・・1 사용 설명서・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・1 *부속된 AC 입력 코드는 일본의 100V AC 전원용입니다. |
모델 | 설명 |
BCO | BCD 병렬 데이터 출력 인터페이스 |
---|---|
232 | RS-232C 통신 인터페이스 |
D3V | D/A 컨버터 전압 출력(3ch) |
군중 | D/A 컨버터 전압 출력 |
DAI | D/A 컨버터 전류 출력 |
USB | USB 인터페이스 |
모델 | 설명 |
CA372-I/O | 한쪽 끝에 FCN 커넥터가 있는 케이블 3m |
---|---|
CA81-USB | miniUSB-컴퓨터 USB 케이블 1.8m |
CAAC2P-B3 | AC 전원 코드 3m |
CAAC3P-CEE7/7-B2 | AC 전원 코드(전압 저항:250V)2m |
CATM21-M | UTMⅡ/UTMV 연결용 케이블 2m |
CATM51-M | UTMⅡ/UTMV 연결용 케이블 5m |
CN34 | RS-232C용 D-Sub9p 커넥터 |
CN50 | FCN 시리즈 I/O 커넥터(커버 포함) |
CN51 | BCD 출력 커넥터 |
CN55 | FCN 시리즈 I/O 커넥터(대각선 커버 포함) |
CN73 | D/A 컨버터(3ch) 커넥터 |
CN90 | UTMⅡ/UTMV 연결용 방수 플라스틱 커넥터 |
DTC2-PSL | TM301용 케이스 |
GMP96x96 | 고무 패킹 |
LED, 형광등, LCD 등의 디스플레이 장치는 제조 공정이나 생산 로트에 따라 색조에 개체차이가 있을 수 있는 점 양해 부탁드립니다.
Analog Out과 관련하여
판넬 뒤 MONITOR 단에서는 토크센서 신호가 DISPLAY와 관계없이 토크값이 실제 그대로 출력됩니다.
DISPLAY값에 연동된 Analog Out 값이 필요하면 option DAV(1채널 토크ONLY) 나 D3V(3채널 : 토크RPM+동력)을 추가 하셔야 합니다.
