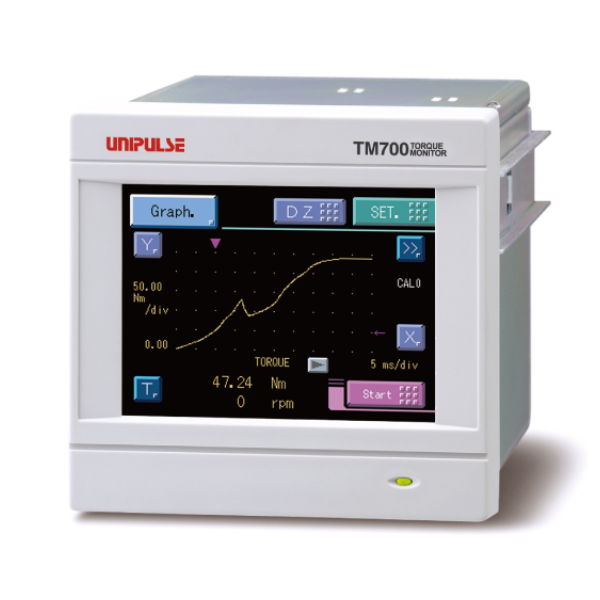

    UNIPULSE TM700 UTMⅡ/UTMV용 토크센서 그래픽 인디케이터

    UTMⅡ/UTMV용 토크 모니터






    제품 개요

    UTMII/UTMV 시리즈는 제공된 케이블로 TM700에 쉽게 연결할 수 있습니다. 20kS/s의 고속 샘플링 속도로 TM700은 UTMII/UTMV(1kHz)의 높은 응답 시간을 지원할 수 있습니다. 짧은 시간 동안의 토크, 회전 속도, 동력의 변동을 표시할 수 있습니다.
    특징
    • UTMⅡ/UTMV용 토크 모니터.
    • 토크, 회전 속도 및 동력의 곡선을 표시합니다.
    • UTMII/UTMV로 코깅 토크 측정을 활성화합니다.
    • 하나의 케이블로 UTMⅡ/UTMV에 쉽게 연결할 수 있습니다.
    • UTMⅡ/UTMV(옵션인 로터리 엔코더)에 작동 전원을 공급할 수 있습니다.
    • 상한/하한 및 홀드 기능.
    • 너트 러너, 모터 테스트 벤치, 엔진 테스트 벤치, 믹서, 풍력 발전 등과 같은 애플리케이션에 이상적입니다.
    샘플 디스플레이


    외형 치수



    명세서

    토크 입력｜고속 회전용 입력｜저속 회전용 입력｜표시부｜외부 I/O 신호｜인터페이스｜일반 사양｜어태치먼트

    토크 입력(전압 입력)
    신호 입력 범위±5V 입력 임피던스: 1MΩ 이상
    정확성

    비선형성: 0.02%FS±1digit 이내

    제로 드리프트: 0.2mV/℃이내 RTI
    게인 드리프트: 0.01%/℃이내

    아날로그 필터저역 통과 필터(-6dB/oct.)
    10, 30, 100, 300, 1k, 3k, 10k, 30kHz에서 선택
    A/D 변환기･ 속도: 20000회/초
    ･ 해상도: 24bit(바이너리) 5V에 대해 1/30000
    모니터 출력출력 레벨: 입력 전압 커프(테스트 포인트용)

    고속 회전용 입력(오픈 컬렉터 펄스)
    : 표준 UTMII/UTMV용.
    최대 입력 주파수UTMⅡ/UTMV 시리즈의 출력 주파수에 따라
    최소 입력 주파수15, 10, 5, 3 또는 2 rpm에서 선택(Pulse rate가 4 pulse일 때)
    60, 40, 20, 12 또는 8rpm에서 선택(Pulse rate가 1 pulse일 때)
    최소 검출 펄스 폭50μs
    회로 구성무전압 접점 입력(마이너스 common)
    오픈 콜렉터 접속 가능(Ic=약 10mA)

    저속 회전용 입력(오픈 컬렉터 펄스)
    : 로터리 엔코더 옵션이 있는 UTMII용
    최대 입력 주파수약 1000rpm
    최소 입력 주파수0.1rpm
    최소 검출 펄스 폭5μs
    회로 구성무전압 접점 입력(마이너스 커먼)
    오픈 콜렉터 접속 가능(Ic=약 10mA)

    디스플레이 섹션
    디스플레이 유닛3.5인치 TFT 컬러 LCD

    외부 I/O 신호
    외부 출력 (8)예) 상한 및 하한 출력
    외부 입력 (10)예) 홀드 제어 입력, 디지털 제로 입력(DZ)

    상호 작용
    기준SIF: 2선 직렬 인터페이스
    USB: USB 인터페이스
    옵션D3V: D/A 컨버터 전압 출력(3ch)

    일반 사양
    전원 공급 장치DC24V(±15%) (ADAPTER 제공되지 않음)
    전력 소비6W 일반.
    작동 조건작동 온도: -10 ~ +40℃, 보관 온도: -40 ~ +80℃
    습도: 85%RH 이하(결로 없을 것)
    치수96(W)× 96(H)× 138(D)mm(돌출부 제외)
    무게약 1.0kg
    CE 마킹 인증EMC 지침 EN61326-1

    첨부 파일
     사용 설명서･･･････････････････････････････1
    외부 입출력 커넥터････････････････････････1
    UTMⅡ/UTMV 연결용 케이블(2m)･･････････1
    조작 도구(D/A 변환기(3ch) 옵션 포함)･ ·····1


    옵션 액세서리

    모델설명
    DTC2TM700용 케이스(AC 전원 공급 장치 포함)
    CA372-I/O한쪽 끝에 FCN 커넥터가 있는 케이블 3m
    CA81-USBminiUSB-컴퓨터 USB 케이블 1.8m
    CATM21-MUTMⅡ/UTMV 연결용 2m 케이블
    CATM51-MUTMⅡ/UTMV 연결용 5m 케이블
    CATM(R)21로터리 엔코더 연결이 있는 UTMⅡ용 2m 케이블(한쪽 끝에 커넥터 없음)
    CATM(R)21-MUTMⅡ 로터리 엔코더 연결용 2m 케이블
    CATM(R)51-MUTMⅡ 로터리 엔코더 연결용 5m 케이블
    CN50FCN 시리즈 I/O 커넥터(커버 포함)
    CN55FCN 시리즈 I/O 커넥터(대각선 커버 포함)
    CN73D/A 컨버터(3ch) 커넥터
    CN90UTMⅡ/UTMV용 방수 플라스틱 커넥터
    CN91UTMⅡ 로터리 엔코더용 방수 플라스틱 커넥터
    GMP96x96고무 씰
    TSU03DC 조명 서지 유닛


    LED, 형광등, LCD 등의 디스플레이 장치는 제조 공정이나 생산 로트에 따라 색조에 개체차이가 있을 수 있는 점 양해 부탁드립니다.
