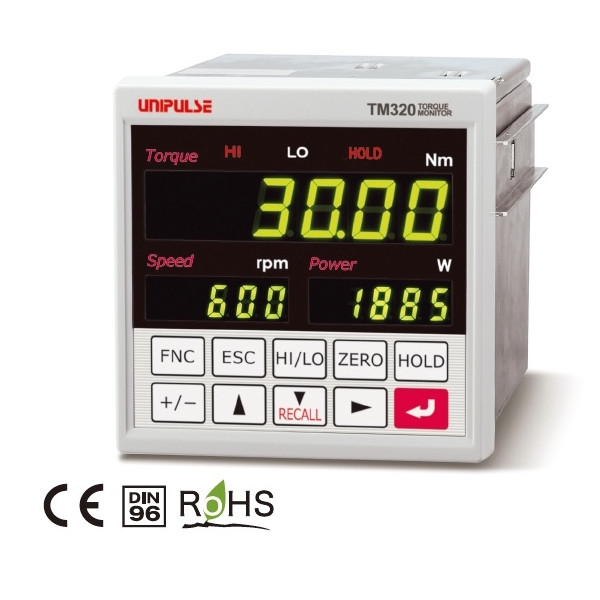

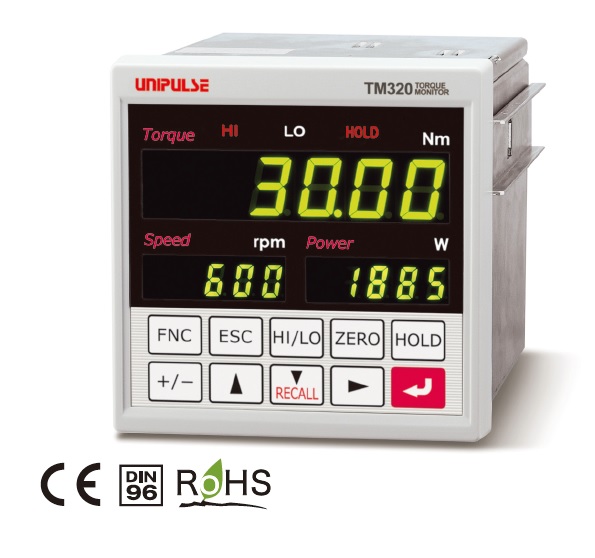

    UNIPULSE TM320  토크센서 인디케이터

    UTMⅡ/UTMV/UTMⅢ/UTF용 토크 모니터






    제품 개요

    ■ UTMⅢ/UTF의 접속 데이터 표시 및 비교 기능 탑재
    토크, 회전 속도, 출력을 동시에 표시.
    ■ 홀드 기능(Sample, Peak, Valley, PP, Average)
    ■ 상하 비교기 기능(ALM HI, HI, OK, LO, ALM LO)
    ■ 데이터 메모리 기능 탑재(토크, 회전속도, 출력, 최신 30 항목이 기록됨)
    ■ 본 기기는 UTMⅡ/UTMV/UTMⅢ에 전원을 공급합니다.
    *1 RS-485 인터페이스
    *2 Power(W) = 2π(2 x 3.14) x Torque(Nm) x 회전 속도(rpm)/60

    명세서

    토크용 센서 입력(전압 입력)
    입력 저항1MΩ
    신호 입력 범위±10V(UTMⅢ/UTF(옵션))
    ±5V(UTMⅡ/UTMV)
    정확성비선형성 : 0.02%/FS±1digit
    이내 Zero Drift : 0.2mV/℃ 이내 RTI
    Gain Drift : 0.01%/℃ 이내
    A/D 변환기・ 속도…16000회/초.
    ・ 해상도… 24bit(바이너리) 10V에 대해 1/30000
    디지털 저역 통과 필터통과, 3~1kHz.
    전압 출력입력 전압 커프(테스트 포인트용)

    회전수 펄스 입력(오픈 콜렉터)
    최대 입력 주파수UTMⅡ/UTMV/UTMⅢ 기준
    최소 입력 주파수15, 10, 5, 3, 2rpm 중에서 선택(맥박수 4ppr일 때)
    60, 40, 20, 12, 8rpm에서 선택(맥박수 1ppr일 때)
    최소 검출 펄스 폭50μs
    회로 구성무전압 접점 입력(마이너스 커먼)
    오픈 콜렉터 접속 가능(Ic=약 10mA)
    회전 속도용 펄스 입력(RS-422A에 준거한 라인 드라이버)(UTF(Option))
    최대 입력 주파수UTF 기반
    회로 구성RS-422A에 준거한 라인 드라이버

    디스플레이 섹션
    Display
    메인 디스플레이 : 문자 높이 15mm 7세그먼트 녹색 LED에 의한 수치 표시(5자리+기호)
    서브 디스플레이 : 문자 높이 8mm 7세그먼트 녹색 LED(5자리)에 의한 수치 표시
    표시 값메인 디스플레이 : 5자리 -99999 ~ +99999 부호 : 최상위 자릿수에 마이너스 기호
    서브 디스플레이 : 5자리 -19999 ~ +99999 기호 : 최상위 자릿수에 마이너스 기호
    소수점0, 0.0, 0.00, 0.000 (토크와 파워만. 회전속도는 아무것도 아님)
    표시 빈도3, 6, 13, 25회/초 중에서 선택 가능.
    상태 표시하이 / 로우 / 홀드
    HOLDSample, Peak, Valley, PP, Average
    Hold 구간 설정 (모든 구간・외부 신호・외부 신호+시간・레벨+시간)

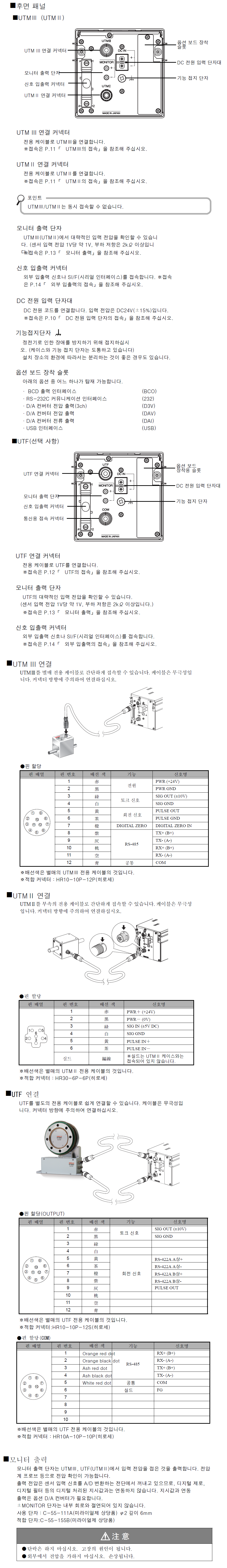

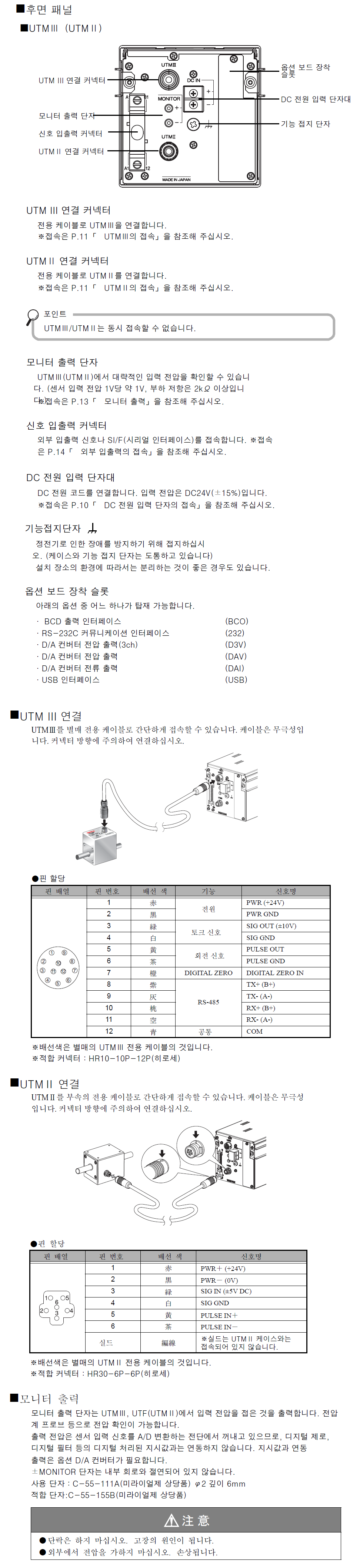

    외부 I/O 섹션
    외부 입력
    (4)
    홀드 제어 / 홀드 리셋 / 디지털 제로 / 기록 데이터 클리어
    드라이 접점 입력 회로(마이너스 커먼 타입), Ic=10mA 이하
    외부 출력
    (13)
    HI/LO 한계 비교(경보 HI·HI·OK·LO·경보 LO) / 홀드 완료 / RUN
    타이밍 출력 / 절대값 표시
    오픈 콜렉터 출력 회로(싱크 타입), Vceo=30V(최대) Ic=30mA(최대)

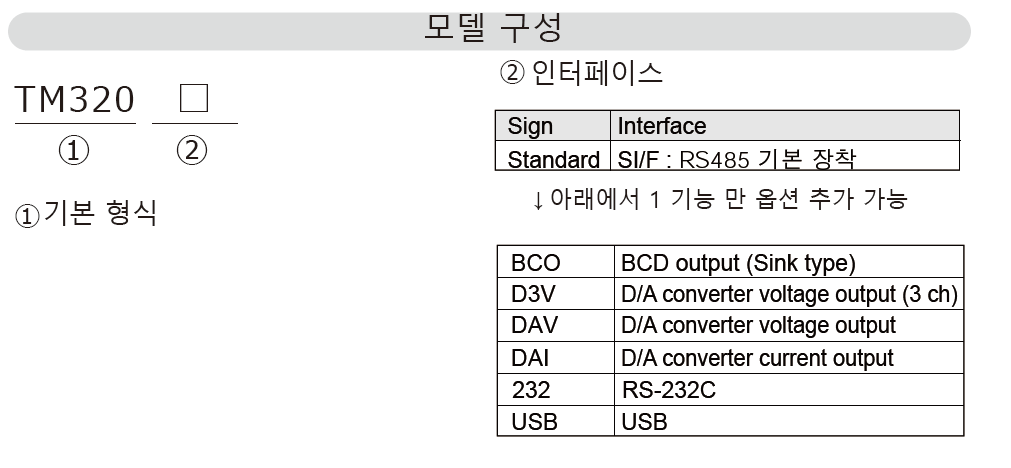

    Interface

    SIF : 2선식 직렬 인터페이스
    485 : RS-485 인터페이스(UTMⅢ/UTF 전용)

    BCO : BCD 병렬 데이터 출력 인터페이스(옵션)

    232 : RS-232C 통신 인터페이스(옵션)

    D3V : D/A 컨버터 전압 출력(3ch) ) (옵션)

    DAV : D/A 컨버터 전압 출력(옵션)

     DAI : D/A 컨버터 전류 출력(옵션)

    USB : USB 인터페이스(옵션)

    * 옵션 1개만 장착 가능.


    일반 성능
    전원 전압DC24V±15% (ADAPTER는 제공되지 않음)
    전력 소비8W typ.
    작동 조건동작 : -10 ~ +50℃ 보관 -40 ~ +80℃
    습도 : 85%RH 이하(결로 없을 것)
    치수96(W)×96(H)×138(D) mm (돌출부 제외)
    패널 컷아웃 크기92×92(+1-0)mm
    무게약 1.2kg
    CE 마킹 인증EMC 지침 EN61326-1

    첨부 파일
     사용 설명서・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・1
    외부 입출력 커넥터・・・・・・・・・・・・・・・・・・・・・・・・・・・1
    유닛 씰・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・1
    BCD 출력용 커넥터(BCD 출력 옵션 포함)・・・・・・1
    조작 도구( D/A 변환기(3ch) 옵션 포함)・・・・・・・ 1
    미니 드라이버 1개 (D/A 변환기 옵션 포함)・・・・・1
    페라이트 코어 1개 ・・・・・・・・・・・・・・・・・・・・・・・・・・・1

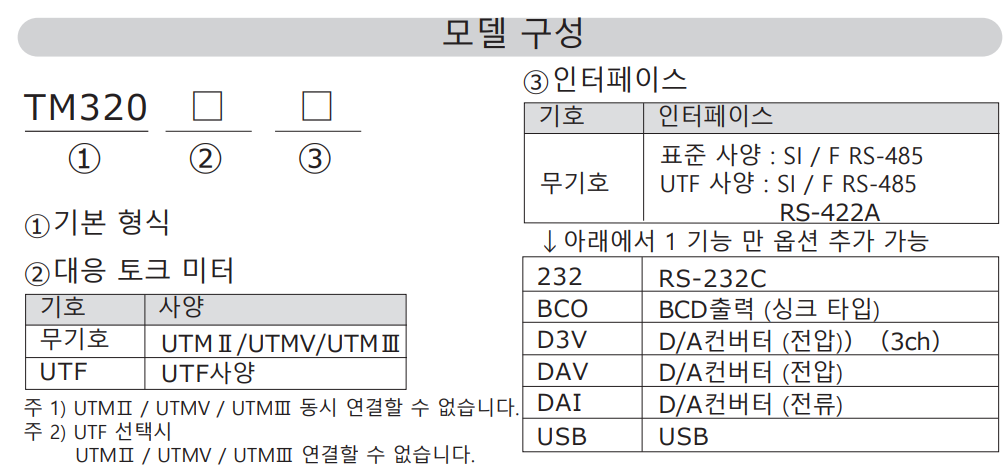

    호환 토크 미터

    대응 토크 미터

    Sign
    사양
    Standard
    UTMⅢ/UTMⅡ/UTMV
    *동시에 연결할 수 없습니다.
    UTFUTF(옵션 사양)
    *UTMⅢ/UTMⅡ/UTMV는 연결할 수 없습니다.


    옵션 액세서리

    모델설명
    CA372-I/O한쪽 끝에 FCN 커넥터가 있는 케이블 3m
    CA81-USBminiUSB-컴퓨터 USB 케이블 1.8m
    CATM321-MUTMⅢ 연결용 케이블 2m(기본제공)
    CATM351-MUTMⅢ 연결용 케이블 5m
    CATM221-MCUTMⅡ/UTMV 연결용 케이블 2m(기본제공)
    CATM251-MCUTMⅡ/UTMV 연결용 케이블 5m
    CATM(R)321-MUTMⅢ 로터리 엔코더 연결용 케이블 2m (기본제공)
    CATM(R)351-MUTMⅢ 로터리 엔코더 연결용 케이블 5m
    CATM(R)321-MRUTMⅡ 로터리 엔코더 연결용 케이블 2m(기본제공)
    CATM(R)351-MRUTMⅡ 로터리 엔코더 연결용 케이블 5m
    CN34RS-232C용 D-Sub9p 커넥터
    CN50FCN 시리즈 I/O 커넥터(커버 포함)
    CN51BCD 출력 커넥터
    CN55FCN 시리즈 I/O 커넥터(대각선 커버 포함)
    CN73D/A 컨버터(3ch) 커넥터
    CN92UTMⅢ 커넥터
    CN93UTMⅢ 로터리 엔코더 커넥터
    DTC2TM380용 케이스
    GMP96x96고무 패킹
    E04SR211132페라이트 코어
    TSU03번개 서지 보호기(DC)
