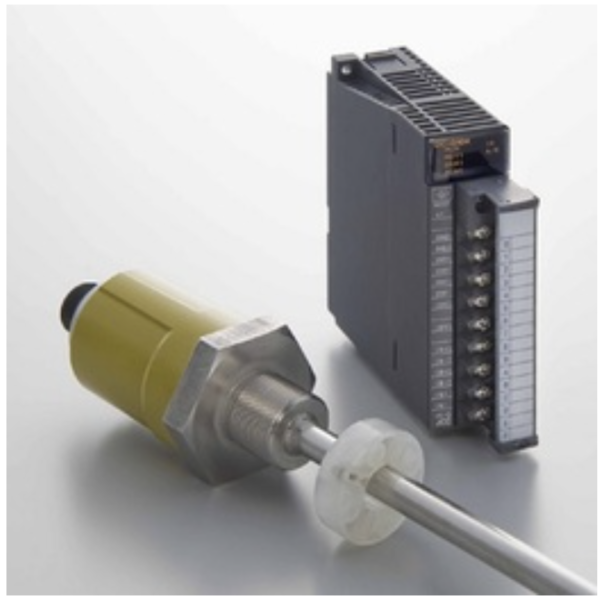

이 유닛은 PLC MELSEC-Q(Mitsubishi)에 내장될 수 있는 GY 프로브용 변환기입니다 .
하나의 유닛은 1개의 프로브(1축) 또는 2개의 프로브(2축)와 연관될 수 있으며 디지털 위치 데이터(바이너리 코드)를 저장합니다.
CPU 유닛은 버퍼 메모리를 통해 데이터를 읽을 수 있습니다.
【특징】
① 대응 가능한 PLC: MELSEC-Q용 I/O 유닛으로서 Q 버스에 접속할 수 있습니다.
② 적합성 검출기 : GY 시리즈와 호환되는 모듈입니다.
③ 센서값: 임의의 분해능(최소 1μm)으로 센서프로브를 따라 움직이는 자석의 위치를 출력합니다 .
위치 출력은 풀 앱솔루트 방식이므로 신뢰성 이 높은 데이터를 얻을 수 있습니다.

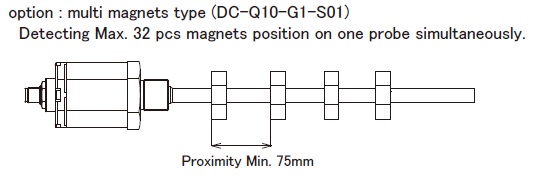

④ 다중 자석 지원: 최대 3개의 자석 위치를 동시에 감지할 수 있습니다.
(옵션 : 1축 사양은 최대 32개까지 지원 가능합니다.)
⑤ 영점 설정 기능: CPU에서 출력되는 Y로 영점 위치를 변경할 수 있습니다.
⑥ 상한 및 하한 검출 기능: 설정된 상한 및 하한 값에 대한 출력을 제한합니다.
⑦ 외부 프리셋 기능: 외부 입력 신호에 의해 영점을 변경할 수 있습니다.
⑧ 펄스 출력 기능(모델 옵션): A/B상 펄스를 외부로 출력합니다.
⑨ 자가진단기능(RAS기능) : 다음 4가지 이상을 감지한다.
센서가 연결되지 않음, 내부 하드웨어 오류, 센서 자석 오류, 센서 데이터 오류
⑩ RoHS 호환
＜접속 프로브＞
G1형: GYSE-R , GYcRS , GYMR6 , GYFRS , GYHTR (*), GYKMR , GYRHP-MR6 , EX-GYdT-R
G2형: GYcRP , EX-GYdS-R
G3형: GYHR
| 프로브 수 | 1 축 또는 2 축 |
|---|---|
| Resolution | 프로그래밍 가능한 최소 1μm (G1), 최소 0.1mm (G2, G3) |
| 샘플링 주파수. | 1kHz (STD) (최대 스트로크 1000mm) |
| I / O 점유 포인트 | 지능형, 32 점 |
| 소비전류 | 1 축 : 0.7A (5VDC), 2 축 : 0.9A (5VDC) |
| 기능 | 외부 사전 설정, 상한 및 하한 |
| 케이블 길이 | MAX. 최대 200m (G1, G2) 100m (G3) |
| 작동 온도. | 0 ° C ~ + 60 ° C |
| 보관 온도. | -20 ° C ~ + 75 ° C |
① 프로브의 수
1 : 1 축
2 : 2 축
② 적용분야
Blank: FA 산업
H : 철강 공업
③ 프로브 유형
G1 : GYSE-R, GYcRS, GYFRS, GYSE-R-PF, GYKM-RS
G2 : GYcRP
G3 : GYHR
④ 옵션 (1 축 타입 만 해당)
blank : 옵션
P : 펄스 출력 있음
-S01 : ：multi magnets type
