| 위치(24비트) | 병렬(NPN), 부논리(*2) |
|---|---|
| 해결 | 표준 0.01mm(최소 0.001mm)(*3) 0.1mm(*4) |
| 경보 | 오픈 드레인(*5) |
| 전원 공급 장치 | ≤24VDC±5%(≤150mA) |
| 샘플링 주파수 | 표준 1kHz(스트로크 1000mm까지) |
| 온도 경향 | ≤±1μm/°C(*6) |
| 작동 온도 | 0°C~+65°C |
| 보관 온도 | -20°C~+75°C |
(*1) 사용자 측에서 Gary 코드로 변경 가능
(*2) Tr On = 출력 "0"
(*3) 관련 프로브: GYMR6, GYSE-R, GYcRS, GYMR5, GYFRS, GYKMR, GYRHP-MR6
(*4) 관련 프로브 : GYMS, GYGS, GYPM, GYPE2K, GYPMR, GYcRP, GYHTR, GYHR
(*5) 케이블 단선 및 마그네트 드롭
(*6)은 온도를 포함하지 않습니다. 프로브의 드리프트

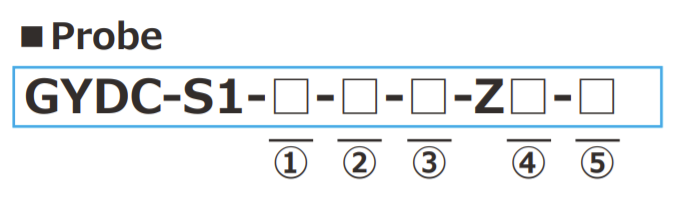

① 분해능
D2:0.1mm
D3:0.05mm
D4:0.01mm
D5:0.005mm
D7:0.002mm
D8:0.001mm
・프로브:GYMR6, GYSE-R, GYcRS, GYMR5, GYFRS, GYKMR, GYRHP-MR6, D4는 표준입니다.
・프로브:GYMS, GYGS, GYPM, GYPE2K, GYPMR, GYcRP, GYHTR, GYHR, D2만 사용 가능합니다.
② G 프로브
MR6 : GYMR6
SR : GYSE-R
RS : GYcRS
RP : GYcRP
R5 : GYMR5
FS : GYFRS
HTR : GYHTR
HR24 : GYHR
MS : GYMS
GS : GYGS
PM : GYPM
P2 : GYPE2K
RR : GYPMR
KMR : GY MR6
ETS : EX-GYdT-R
ESP : EX-GYdS-R
③ 유효 스트로크(mm)
④ 헤드 사각지대
S :20mm / 30mm / 50mm(Std.)
□ :□ mm (옵션) (고객 지정)
・가능한 최소 길이는 선택한 magnet 또는 float에 따라 다릅니다.
연결된 프로브에 따라 표준 데드존 길이가 다릅니다.
| magnet | float |
|---|---|
|
MG0 : No.Φ M0SM : No.ΦSPM M0LM : No.ΦLPM M2P : No.2P M2PN : No.2PN M3 : No.3 M11 : No.11 M11N : No.11N T142 : No.T14-M2 T144 : No.T14-M4 T162:No.T16-M2 T163:No.T16-M3 BA:No.2KYN-17-LG | F28S:Φ28SUS316L F28N:RF-A6 plastic |
・상기 이외의 마그넷 또는 float를 선택하실 경우에는 상담해 주십시오.
・이 모델 코드는 관련 마그넷 또는 float만을 지정하는 것을 의미합니다.
・마그넷 또는 float가 필요한 경우에는 별도 주문해 주십시오.
【 출력코드 / 출력방향 】
◆ 출력 코드는 바이너리입니다.
GYDC-S1의 DIP 스위치로 Gray로 변경할 수 있습니다.
◆ 마그넷(float)이 TIP 쪽으로 이동하면 출력이 증가합니다.
GYDC-S1의 DIP 스위치로 출력 방향을 변경할 수 있습니다.
