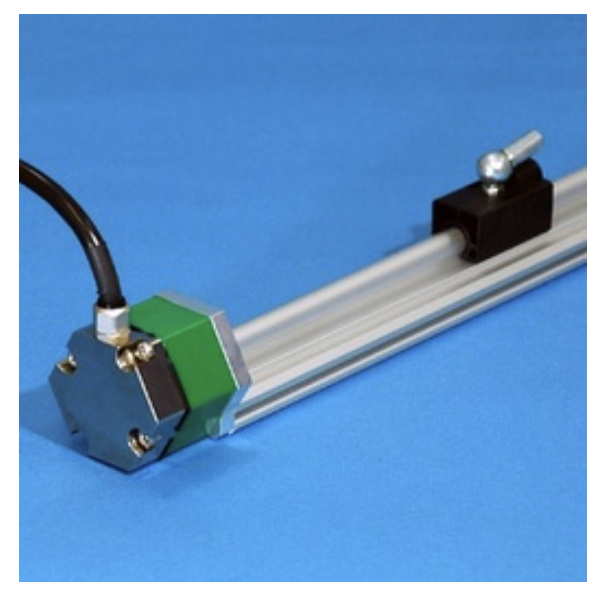

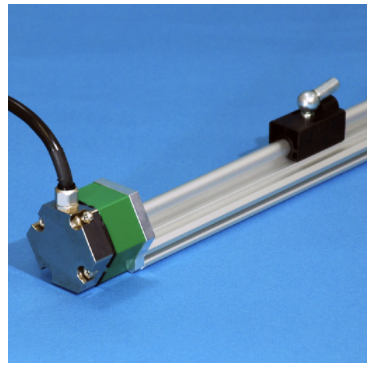

올인원의 얇은 헤드 GYMRA 프로브의 리니어 프로파일 타입입니다. 전압 또는 전류를 출력합니다.
센서 엘리먼트를 하우징에서 분리 교환할 수 있어 별매의 기기(소프트 첨부)(형식: GPM )에 의해
손님처에서 제로/풀 스케일 점의 조정 및 출력 방향의 변경이 가능합니다.
센서 엘리먼트 착탈 가능
센서 엘리먼트를 하우징에서 분리 교환이 가능합니다.
파라미터의 자유 설정

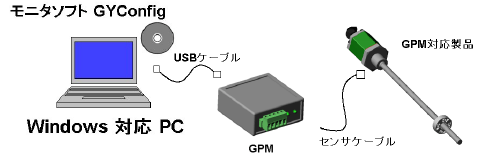

별매의 기기(소프트 첨부)(형식: GPM )에 의해,
PC로부터 손님처로 제로/풀 스케일 점의 조정, 출력 방향의 변경이 가능합니다.
| 선형성 | ±0.025%FS이하 TYP | 분해능 | 0.1mm 이하 | |
|---|---|---|---|---|
| 반복 정밀도 | ±0.1mm 이하 | 온도 특성 | ±20ppmFS/℃ 이하 | |
| 전압 출력 | 0~10V 또는 10~0V (부하 전류 Max.5mA, 부하 저항 Min.2kΩ) | 전류 출력 | 4~20mA 또는 20~4mA (부하 저항 Max.500Ω) | |
| 경보 출력 | 오픈 드레인 50V 0.1A (마그넷 탈락시) | 공급 전원 | +24(±2)VDC (60mA) | |
| 샘플링 주파수 | 표준 1kHz(스트로크 1000mm까지) | 사용온도범위 | -20℃~+75℃ | |
| 저장 온도 범위 | -40℃~+75℃ | 내진 | 15G(20~100Hz) | |
| 내충격 | 100G(2msec) | 보호 표준 | IP65 | |
| 옵션품 | GPM 설정기 |
・상기 정밀도는 유효 스트로크 300mm 이상의 센서에 적용됩니다.
300mm 미만의 센서는 300mm의 센서 사양과 동등합니다.
・센서에 부착된 클램프 의 수는 다음과 같습니다.
스트로크 600mm 미만: 2개
600-1000mm: 3개
1001-1500mm: 4개
1501-2000mm: 5개
(500mm마다 1 개 추가)

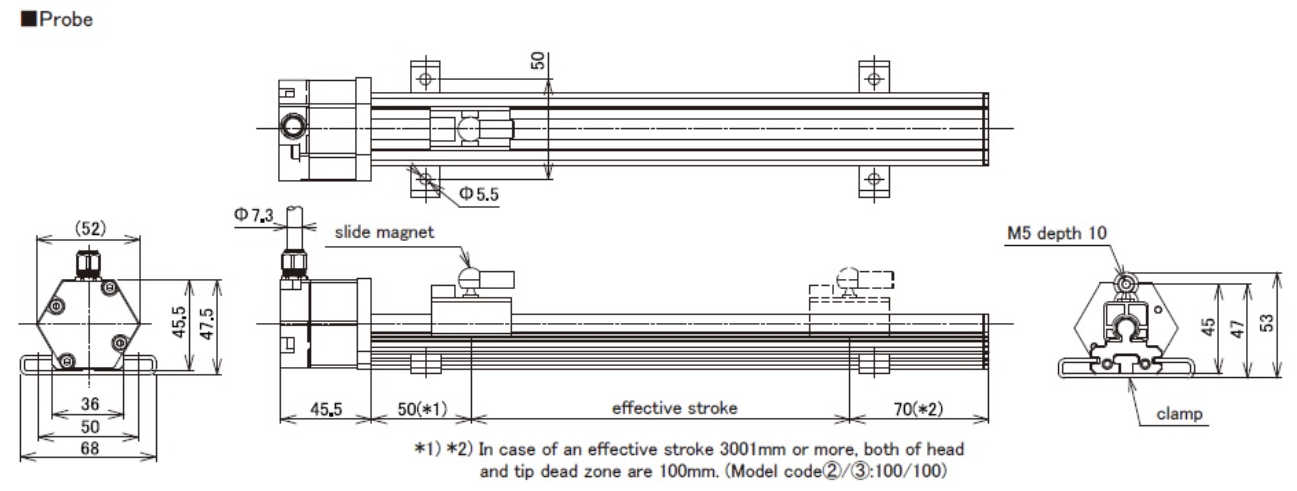

①유효 스트로크
15~7500mm
②근원 데드 존
S：50mm(표준)
□：□ mm(상담해 주십시오.)
・마그넷과의 조합으로, 대응할 수 있는 치수가 다릅니다.
③첨단 데드존
S：70 mm(표준)
□：□ mm(상담해 주십시오.)
・마그넷과의 조합으로, 대응할 수 있는 치수가 다릅니다.

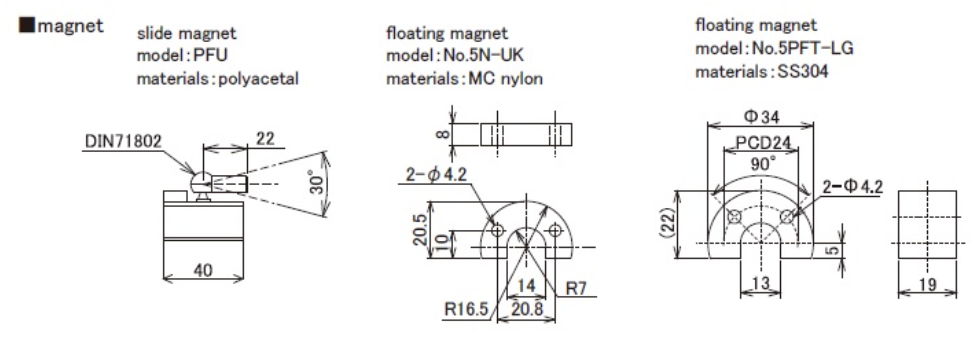

④조합 마그넷
PFU：PFU 슬라이드 마그넷
FE：No.5N-UK 마그넷
BP：No.5PFT-LG 마그넷
・상기 이외의 마그넷은 별도 상담해 주십시오.
・이 형식은 프로브와 조합할 자석을 지정할 뿐.
・마그넷이 필요한 경우는 별도 주문해 주세요.
⑤케이블 취출
△G □ F：케이블 직출/케이블단절방형
△G□A：케이블 직출/케이블단 중계 커넥터 부착
(□：케이블 길이(m) 입력, Max.10m)(*)
(△ : 케이블 종류 S:표준, H:내열:R:내굴곡)
(*) 연장 케이블을 사용한 경우,
전압출력：센서 케이블(m)＋연장 케이블(m)≦10m
전류출력：센서 케이블(m) ＋연장 케이블(m)≦100m
・연장 케이블은, 「여기」로부터 선택해 주세요.
⑥위치출력(OUT1)
AD：0~10V(로드 선단으로 이동시, 증가 동작)
AR:10~0V(로드 선단으로 이동 시, 감소 동작)
BD:4~20mA(로드 선단으로 이동 시, 증가 동작 ）
BR：20～4mA(로드 선단으로 이동시, 감소 동작)
VZ/F：지정값 전압
(예를 들어 V1/5：1～5V, V9.5/0.5：9.5～0.5V)
IZ/F：지정값 전류
(예를 들면 I5.2/20：5.2～20mA, I18/5：18～5mA)
【Z=제로점(근원)의 출력값, F=풀 스케일 점(첨단)의 출력값】
⑦클램프
F50：클램프 부착
N：클램프 불필요
