SANTEST GYMA 아날로그 출력(4~20mA만 해당)컴팩트한 변위센서 > 변위계

SANTEST GYMA 아날로그 출력(4~20mA만 해당)컴팩트한 변위센서 요약정보 및 구매

IP67, 선형성 : ≦ ± 0.025 % FS. 액상 LEVEL GAGE로 사용가능

추천하기
판매가격 전화문의
제조사 SANTEST
원산지 일본
모델 GYMA

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

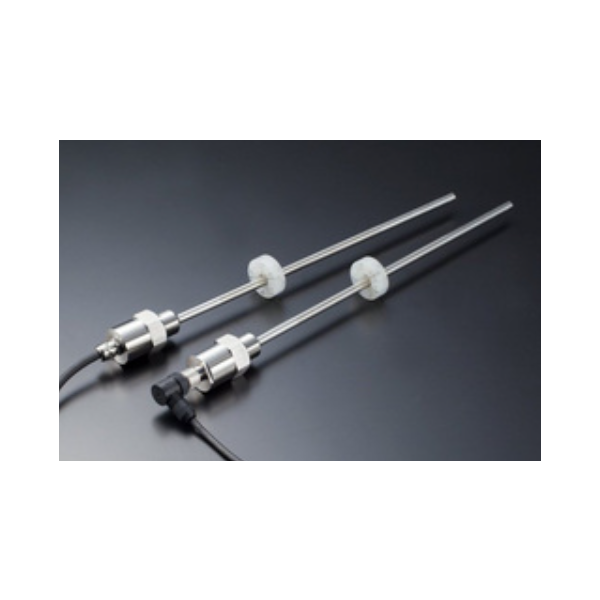

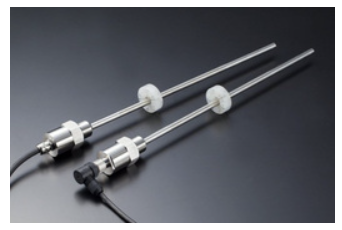

    SANTEST GYMA 아날로그 출력(4~20mA만 해당)컴팩트한 변위센서


    ​GYMA는 GYMS (콤팩트 헤드)와 외형이 동일하며 일체형 시리즈입니다.

    최신 회로 설계로 올인원 시리즈의 소형화를 실현했습니다.
    GYMA는 GYMS와 같이 IP67로 높은 신뢰성을 가지고 있습니다.
    4~20mA 출력만 가능합니다.

    　・ 노이즈 캔슬링

    　・GPM 설정


    ( 생성일 2021년 11월 11일 )




    Specifications

    비선형성≤±0.025%FS 유형
    Resolution
    		≤0.1mm
    반복성≤±0.1mm
    온도 경향≤±0.03%FS/°C
    전압 출력사용할 수 없습니다
    전류 출력4~20mA 또는 20~4mA(부하: 최대 500Ω)
    알람 출력사용할 수 없습니다
    전원 공급 장치+24(±2)VDC(100mA)
    샘플링 주파수표준 1kHz(스트로크 1000mm까지)
    최대 압력35MPa(프로브 로드)
    작동 온도-20°C~+80°C
    보관 온도-40°C~+80°C
    진동6G(또는 40Hz 2mmPP)
    충격50G(2밀리초)
    IP 등급IP67

    ・상기 정도는 유효 스트로크 300mm 이상의 센서에 적용됩니다.
    ・스트로크 300mm 미만의 사양은 스트로크 300mm와 동일합니다.

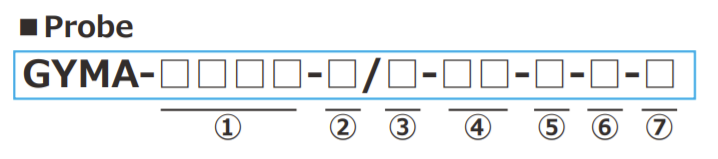

    MODEL


    ① 유효 스트로크
    　　15~3000mm


    ② Head dead zone(인식불가영역)
    　　S:50mm(Std.)
    　　□:□mm(옵션)(고객이 지정)
    ・가능한 Min. 길이는 선택한 자석 또는 플로트에 따라 다릅니다.


    ③ Tip dead zone(인식불가영역)
    　　S:70mm/90mm/100mm(표준)
    　　・S(표준 길이)는 ⑤에서 선택한 자석 또는 플로트에 따라 다릅니다.

    Tip dead zone
    		magnet
    		float
    70mmM2PN, M0SM, M0LM,
    M3, M11N, BA    		F25N, F28N
    90mmF28S, F30S
    100mmT144, T163F40S, F42S, F50S, F54S
    　　□:□mm(옵션)(고객 지정)

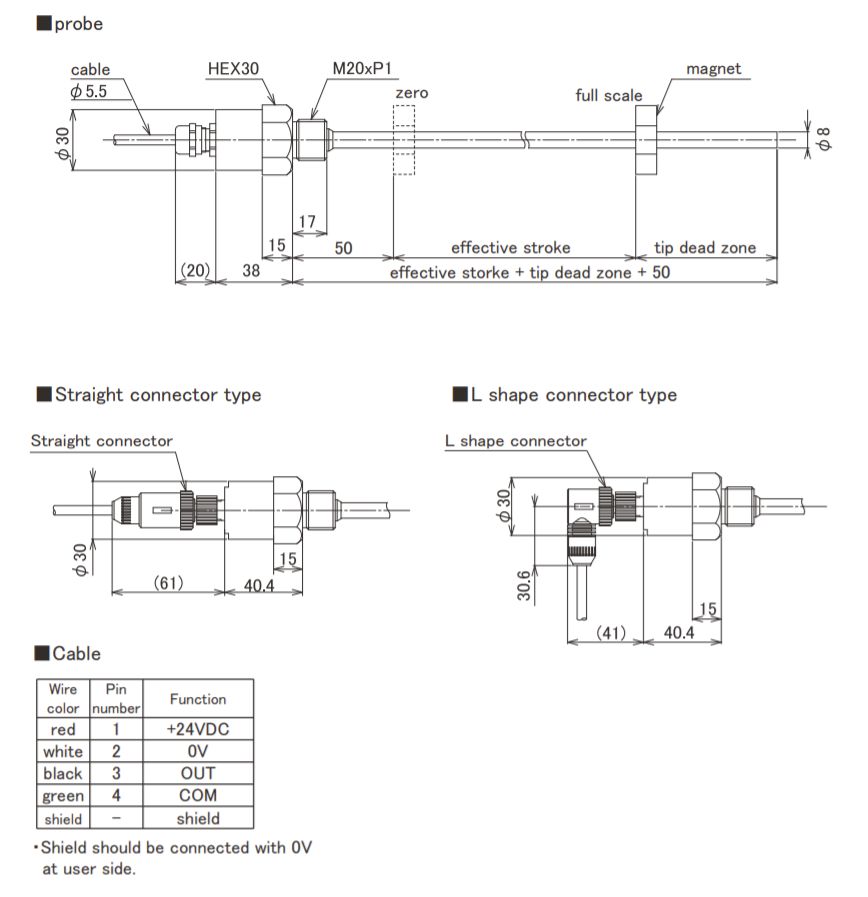

    ④ Thread/Rod diameter

    J8 ：M20xP1.0, rod Φ8（STD） 　　

    L8 ：M16xP2.0, rod Φ8 　　

    E8 ：M20xP1.5, rod Φ8 　　

    N ：M18xP1.5, rod Φ10 　　

    U ：3/4-16UNF-3A, rod Φ10 　　

    K6 ：M16xP1.5, rod Φ6


    ⑤ 관련 자석 또는 플로트

    magnetfloat
    M2PN :No.2PN(표준)
    M0SM :No.ΦSPM
    M0LM :No.ΦLPM
    M3 :No.3
    M11N :No.11N
    T144 :No.T14-M4
    T163 :No.T16-M3
    BA :No.2KYN-17 -LG

    F28S : Φ28 SUS316
    F30S : Φ30 SUS316L
    F40S : Φ40 SUS316(B)
    F42S : Φ43 SUS316
    F50S : Φ50 SUS316L
    F54S : Φ54 SUS304
    F25N : RF-A6 plastic

    F28N ：RF-A6 plastic

    　・상기 이외의 마그넷 또는 플로트를 선택하실 경우에는 상담해 주십시오.
    　・이 형번은 관련 마그넷 또는 플로트만을 지정하는 것을 의미합니다.
    　・마그넷 또는 플로트가 필요한 경우는 별도 주문해 주십시오.

    ・유효 스트로크 2001mm의 경우 또는 플로트의 경우 자세한 내용은 "No.2KYN-17-LG"
    　　

    ⑥ 케이블 결선
    　　△G□F: pigtail / cable end : free
    　　△G□A: pigtail / cable end : 릴레이용 커넥터 있음

    　　　　(□:케이블 길이(m)、최대 10m)(*)
    　　CN：connector

    　　(*) 연장 케이블을 사용하는 경우
    　　　전류 출력: 센서 케이블(m) + 연장 케이블(m) ≤ 100m
    　　・연장 케이블은 P.113 을 참조하십시오.

    　　・느슨한 연결 커넥터가 필요한 경우 커넥터 (직선 또는 L자형)를 별도로 주문하십시오.


    ⑦ 위치출력(OUT1)

    　　BD :4~20mA(magnet이 tip쪽으로 이동하면 출력 증가 )
    　　BR :20~4mA(magnet이 tip쪽으로 이동하면 출력 감소)


    ・재질 : 프로브 헤드 : SS304, 프로브 로드 : SS304
    ・magnet : 110페이지의 GG그룹에서 하나 선택
    ・Tip dead zone 길이는 선택한 마그넷 또는 플로트에 따라 다릅니다.
    ・커넥터 : Omron XS2C-D4S1(스트레이트 커넥터) 또는 D4S2 (L형) (재질:PBT수지)
    ・적합 케이블 지름 : Φ5-Φ6, 전선사이즈 : 0.18〜0.75mm2
    ・케이블 길이 : Max. 100m
