Vishay CEA 1축 범용 스트레인 게이지 > 스트레인 게이지

Vishay CEA 1축 범용 스트레인 게이지 요약정보 및 구매

일반응력 측정용(금속, 주철, 알루미늄, 복합제용)

추천하기
판매가격 전화문의
제조사 Vishay
원산지 USA
모델 CEA, W2A

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명


    Vishay CEA 1축 범용 스트레인 게이지











































         [인치/mm] [인치/mm] [인치/mm] [인치/mm]



    구성



    		무늬 결의안. [Ω]

    표준

    길이



    표준

    너비



    행렬

    길이



    행렬

    너비

    		 표준 STC

    온도 범위

    		 옵션

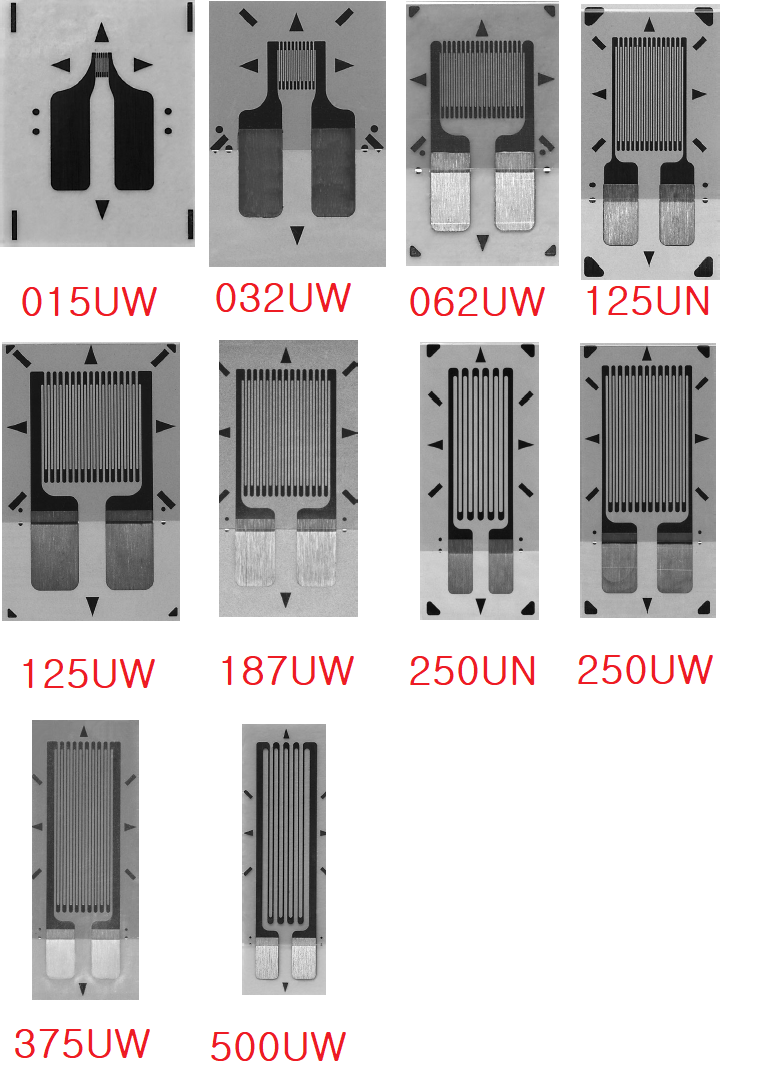

    선형 스트레인 게이지015UW
    		 120 0.015 [0.38] 0.02 [0.51] 0.24 [6.1] 0.18 [4.6]

    00, 03, 05,

    06, 09, 13



    -100°~+350°F

    (–75° ~ +175°C)

    		  P2, SP11

     032UWA
    		 120, 350 0.032 [0.81] 0.06 [1.52] 0.27 [6.9] 0.19 [4.8]

     062UWA
    		 120, 350, 1000 0.062 [1.57] 0.12 [3.05] 0.31 [7.9] 0.19 [4.8]

     125UNA
    		 120, 350 0.125 [3.18] 0.1 [2.54] 0.38 [9.7] 0.19 [4.8]

     125UWA
    		 120, 350 0.125 [3.18] 0.18 [4.57] 0.42 [10.7] 0.27 [6.9]

     250UNA
    		 120, 350, 1000 0.25 [6.35] 0.12 [3.05] 0.52 [13.2] 0.22 [5.6]

     250UWA
    		 120, 350 0.25 [6.35] 0.18 [4.57] 0.55 [14.0] 0.27 [6.9]

     375UWA
    		 120, 350 0.375 [9.53] 0.18 [4.57] 0.67 [17.0] 0.27 [6.9]

     500UWA
    		 120, 350 0.5 [12.70] 0.18 [4.57] 0.8 [20.3] 0.27 [6.9]


























    선형 스트레인 게이지

    - 한쪽에 탭이 있음

    		062UBA
    		 350 0.062 [1.57] 0.12 [3.05] 0.21 [5.3] 0.34 [8.6]

     125UBA
    		 350 0.125 [3.18] 0.16 [4.06] 0.34 [8.6] 0.39 [9.9]

     250UBA
    		 350 0.25 [6.35] 0.16 [4.06] 0.42 [10.7] 0.42 [10.7]








































    OPTION

    P2= 물에 노출되는 용도. 옵션 P2 사전 부착 케이블이 포함

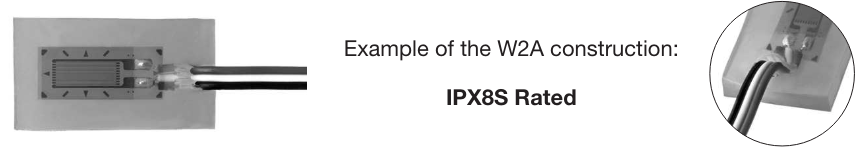

    W2A = 실리콘 고무 코팅으로 밀봉(10GΩ 절연 저항, 1미터 수심, 30분 동안 테스트)





    주문코드

    015UW

    게이지 길이: 015
    저항(Ω): 120
    시리즈: CEA
    STC: 05,13,09,06:
    지정아이템 코드재료포장
    CEA-05-015UW-120MMF318366티탄스트레인 게이지(5/PK)
    CEA-13-015UW-120MMF003059알루미늄, 주석, 황동스트레인 게이지(5/PK)
    CEA-09-015UW-120MMF016439스테인레스 스틸, 구리, 베릴륨 구리, PCB스트레인 게이지(5/PK)
    CEA-06-015UW-120MMF003057강철, 주철, 복합재, PCB스트레인 게이지(5/PK)



    032UWA

    게이지 길이: 032
    STC: 06,13
    시리즈: C5K
    저항(Ω): 120,350
    옵션: ,P2
    지정아이템 코드재료포장
    CEA-06-032UW-120

    		강철, 주철, 복합재, PCB
    		스트레인 게이지(5/PK)
    CEA-13-032UW-120

    		알루미늄, 주석, 황동스트레인 게이지(5/PK)
    CEA-06-032UW-350

    		강철, 주철, 복합재, PCB
    		스트레인 게이지(5/PK)
    CEA-13-032UW-350

    		알루미늄, 주석, 황동
    		스트레인 게이지(5/PK)

    062UWA

        게이지 길이: 062
    저항(Ω): 350
    시리즈: CEA
    STC: 13,00,09,06,05,03,15
    옵션: P2
    지정아이템 코드재료포장
    CEA-13-062UWA-350MMF404018알루미늄, 주석, 황동스트레인 게이지(5/PK)
    CEA-00-062UWA-350MMF404597인바, 티타늄-실리케이트, 복합재스트레인 게이지(5/PK)
    CEA-09-062UWA-350MMF404017스테인레스 스틸, 구리, 베릴륨 구리, PCB스트레인 게이지(5/PK)
    CEA-09-062UWA-350/P2MMF404574스테인레스 스틸, 구리, 베릴륨 구리, PCB스트레인 게이지(5/PK)
    CEA-06-062UWA-350MMF403920강철, 주철, 복합재, PCB스트레인 게이지(5/PK)
    CEA-06-062UWA-350/P2MMF404542강철, 주철, 복합재, PCB스트레인 게이지(5/PK)
    CEA-05-062UWA-350MMF404583티탄스트레인 게이지(5/PK)
    CEA-03-062UWA-350탄소 섬유 복합재스트레인 게이지(5/PK)
    CEA-15-062UWA-350몰리브덴스트레인 게이지(5/PK)
    CEA-05-062UWA-350/P2MMF325982티탄스트레인 게이지(5/PK)

    125UNA

    게이지 길이: 125
    저항(Ω): 350
    시리즈: CEA
    STC: 13,03,00,06,05,15,09
    옵션: P2
    지정아이템 코드재료포장
    CEA-13-125UNA-350MMF404326알루미늄, 주석, 황동스트레인 게이지(5/PK)
    CEA-03-125UNA-350MMF404541탄소 섬유 복합재스트레인 게이지(5/PK)
    CEA-00-125UNA-350MMF404327인바, 티타늄-실리케이트, 복합재스트레인 게이지(5/PK)
    CEA-06-125UNA-350MMF404325강철, 주철, 복합재, PCB스트레인 게이지(5/PK)
    CEA-05-125UNA-350MMF404328티탄스트레인 게이지(5/PK)
    CEA-05-125UNA-350/P2MMF404569티탄스트레인 게이지(5/PK)
    CEA-13-125UNA-350/P2알루미늄, 주석, 황동스트레인 게이지(5/PK)
    CEA-15-125UNA-350몰리브덴스트레인 게이지(5/PK)
    CEA-09-125UNA-350스테인레스 스틸, 구리, 베릴륨 구리, PCB스트레인 게이지(5/PK)
    CEA-09-125UNA-350/P2스테인레스 스틸, 구리, 베릴륨 구리, PCB스트레인 게이지(5/PK)
    CEA-06-125UNA-350/P2강철, 주철, 복합재, PCB스트레인 게이지(5/PK)


    250UNA

    게이지 길이: 250
    저항(Ω): 350
    시리즈: CEA,W2A
    STC: 00,03,05,06,13
    옵션: SP35,P2
    지정아이템 코드재료포장
    CEA-00-250UNA-350MMF404865인바, 티타늄-실리케이트, 복합재스트레인 게이지(5/PK)
    CEA-03-250UNA-350탄소 섬유 복합재스트레인 게이지(5/PK)
    CEA-05-250UNA-350티탄스트레인 게이지(5/PK)
    CEA-05-250UNA-350/SP35티탄스트레인 게이지(1/PK)
    CEA-06-250UNA-350MMF404864강철, 주철, 복합재, PCB스트레인 게이지(5/PK)
    CEA-06-250UNA-350/P2MMF404961강철, 주철, 복합재, PCB스트레인 게이지(5/PK)
    CEA-06-250UNA-350/SP35강철, 주철, 복합재, PCB스트레인 게이지(1/PK)
    CEA-13-250UNA-350MMF404866알루미늄, 주석, 황동스트레인 게이지(5/PK)
    W2A-06-250UNA-350강철, 주철, 복합재, PCB스트레인 게이지(1/PK)


    250UWA

    게이지 길이: 250
    저항(Ω): 350
    시리즈: CEA
    STC: 00,03,05,06,13,09,15
    옵션: P2
    지정아이템 코드재료포장
    CEA-00-250UWA-350MMF403931인바, 티타늄-실리케이트, 복합재스트레인 게이지(5/PK)
    CEA-00-250UWA-350/P2MMF404575인바, 티타늄-실리케이트, 복합재스트레인 게이지(5/PK)
    CEA-03-250UWA-350MMF403975탄소 섬유 복합재스트레인 게이지(5/PK)
    CEA-05-250UWA-350MMF404562티탄스트레인 게이지(5/PK)
    CEA-05-250UWA-350/P2MMF404572티탄스트레인 게이지(5/PK)
    CEA-06-250UWA-350MMF403929강철, 주철, 복합재, PCB스트레인 게이지(5/PK)
    CEA-06-250UWA-350/P2MMF404523강철, 주철, 복합재, PCB스트레인 게이지(5/PK)
    CEA-13-250UWA-350MMF403930알루미늄, 주석, 황동스트레인 게이지(5/PK)
    CEA-09-250UWA-350MMF404561스테인레스 스틸, 구리, 베릴륨 구리, PCB스트레인 게이지(5/PK)
    CEA-13-250UWA-350/P2MMF404532알루미늄, 주석, 황동스트레인 게이지(5/PK)
    CEA-15-250UWA-350몰리브덴스트레인 게이지(5/PK)



    375UWA

    게이지 길이: 375
    저항(Ω): 350
    시리즈: CEA
    STC: 00,03,05,06,13
    지정아이템 코드재료포장
    CEA-00-375UWA-350
    		인바, 티타늄-실리케이트, 복합재스트레인 게이지(5/PK)
    CEA-03-375UWA-350
    		탄소 섬유 복합재스트레인 게이지(5/PK)
    CEA-05-375UWA-350
    		티탄스트레인 게이지(5/PK)
    CEA-06-375UWA-350
    		강철, 주철, 복합재, PCB스트레인 게이지(5/PK)
    CEA-13-375UWA-350
    		알루미늄, 주석, 황동스트레인 게이지(5/PK)





    500UWA

    게이지 길이: 500
    저항(Ω): 350
    시리즈: CEA
    STC: 00,03,05,06,13
    지정아이템 코드재료포장
    CEA-00-500UWA-350MMF404863인바, 티타늄-실리케이트, 복합재스트레인 게이지(5/PK)
    CEA-03-500UWA-350MMF404862탄소 섬유 복합재스트레인 게이지(5/PK)
    CEA-05-500UWA-350MMF404861티탄스트레인 게이지(5/PK)
    CEA-06-500UWA-350MMF404859강철, 주철, 복합재, PCB스트레인 게이지(5/PK)
    CEA-13-500UWA-350MMF404860알루미늄, 주석, 황동스트레인 게이지(5/PK)





















    062UB

    게이지 길이: 062
    저항(Ω): 350
    시리즈: CEA,W2A
    STC: 00,06,13
    옵션: P2
    지정아이템 코드재료포장
    CEA-00-062UB-350MMF336762인바, 티타늄-실리케이트, 복합재스트레인 게이지(5/PK)
    CEA-06-062UB-350MMF335676강철, 주철, 복합재, PCB스트레인 게이지(5/PK)
    CEA-06-062UB-350/P2MMF335762강철, 주철, 복합재, PCB스트레인 게이지(5/PK)
    W2A-06-062UB-350MMF336780강철, 주철, 복합재, PCB스트레인 게이지(1/PK)
    CEA-13-062UB-350MMF335670스트레인 게이지(5/PK)

    125UB

    게이지 길이: 125
    저항(Ω): 350
    시리즈: CEA,W2A
    STC: 13,06
    옵션: P2
    지정아이템 코드재료포장
    CEA-13-125UB-350MMF335678알루미늄, 주석, 황동스트레인 게이지(5/PK)
    CEA-06-125UB-350MMF335672강철, 주철, 복합재, PCB스트레인 게이지(5/PK)
    CEA-06-125UB-350/P2MMF336634강철, 주철, 복합재, PCB스트레인 게이지(5/PK)
    W2A-06-125UB-350MMF336782강철, 주철, 복합재, PCB스트레인 게이지(1/PK)

    250UB

    게이지 길이: 250
    저항(Ω): 350
    시리즈: CEA,W2A
    STC: 13,06
    옵션: P2
    지정아이템 코드재료포장
    CEA-13-250UB-350MMF335680알루미늄, 주석, 황동스트레인 게이지(5/PK)
    CEA-06-250UB-350MMF335674강철, 주철, 복합재, PCB스트레인 게이지(5/PK)
    CEA-06-250UB-350/P2MMF336150강철, 주철, 복합재, PCB스트레인 게이지(5/PK)
    W2A-06-250UB-350MMF336784강철, 주철, 복합재, PCB스트레인 게이지(1/PK)
