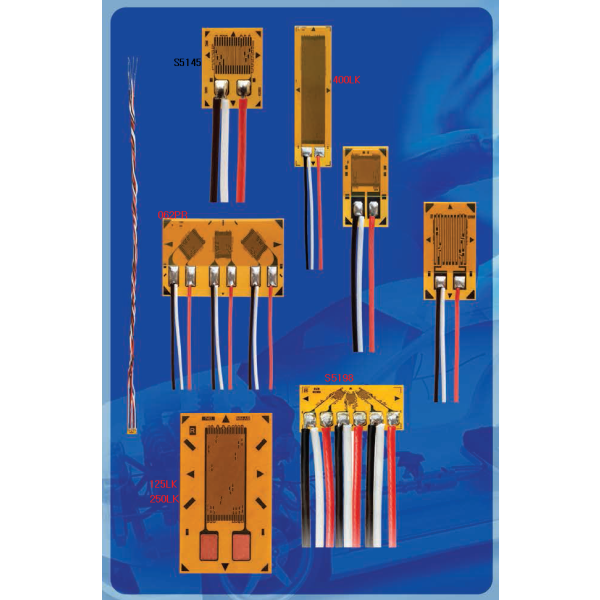

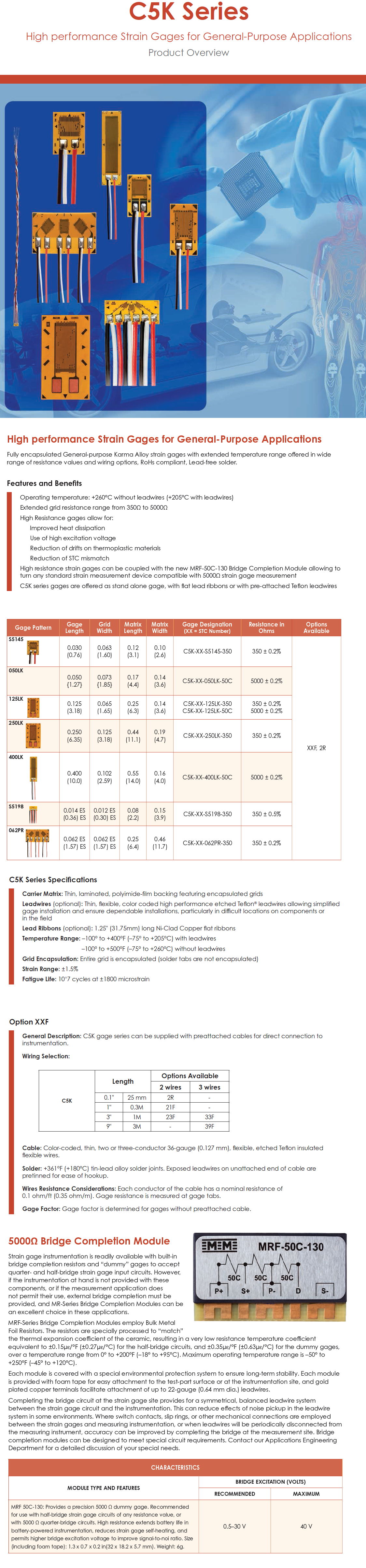

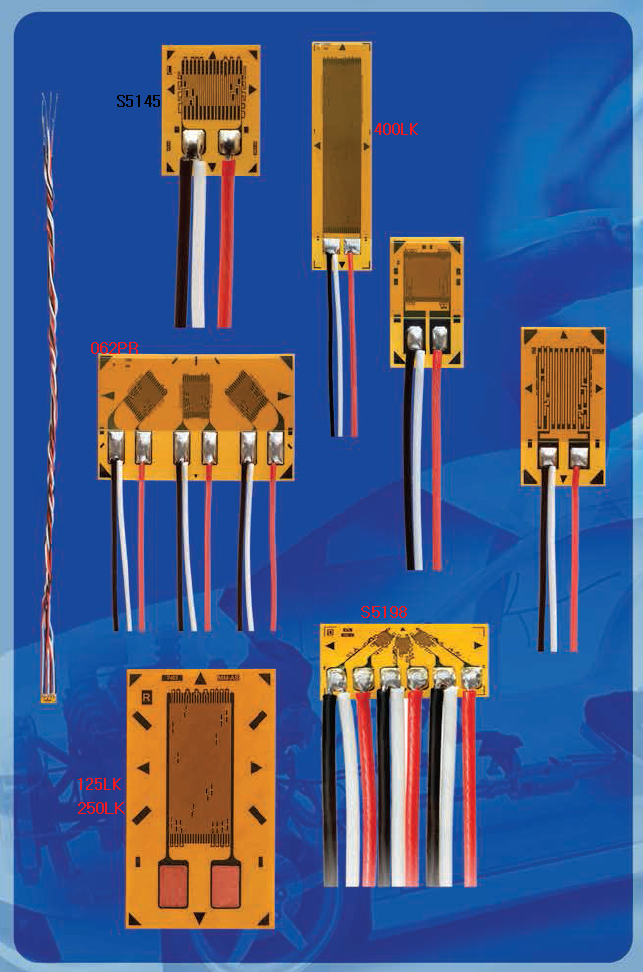

Vishay C5K 범용 응용 분야를 위한 고성능 스트레인 게이지
광범위한 저항 값과 배선 옵션, RoHs 준수, 무연 납땜으로 제공되는 확장된 온도 범위를 갖춘 완전히 캡슐화된 범용 Karma 합금 스트레인 게이지입니다.
특징 및 이점
작동 온도: 리드선이 없는 경우 +260°C(리드선이 있는 경우 +205°C)
350Ω에서 5000Ω까지 확장된 그리드 저항 범위
고저항 게이지는 다음을 허용합니다:
향상된 열 방출
높은 여자 전압 사용
열가소성 소재의 드리프트 감소
STC 불일치 감소
고저항 스트레인 게이지는 새로운 MRF-50C-130 브리지 완성 모듈과 결합되어 5000Ω 스트레인 게이지 측정과 호환되는 모든 표준 스트레인 측정 장치를 전환할 수 있습니다.
C5K 시리즈 게이지는 플랫 리드 리본 또는 사전 부착된 테플론 리드선과 함께 독립형 게이지로 제공됩니다.
C5K 시리즈 사양
캐리어 매트릭스: 캡슐화된 그리드를 특징으로 하는 얇은 적층 폴리이미드 필름 배킹
리드 와이어(옵션): 얇고 유연하며 색상으로 구분된 고성능 에칭 Teflon® 리드 와이어로 단순화된 작업이 가능합니다.
특히 부품이나 현장의 어려운 위치에 게이지 설치를 수행하고 안정적인 설치를 보장합니다.
리드 리본(옵션): 1.25"(31.75mm) 길이의 Ni-Clad 구리 플랫 리본
온도 범위: 리드선 포함 –75°~+205°C(–100°~+400°F)
–75°~+260°C(리드선 제외) –100°~+500°F(–75°~+260°C)
그리드 캡슐화: 전체 그리드가 캡슐화됩니다(납땜 탭은 캡슐화되지 않음).
변형률 범위: ±1.5%
피로 수명: ±1800 마이크로스트레인에서 10^7 사이클
| [인치/mm] | [인치/mm] | [인치/mm] | [인치/mm] | ||||||||||||||
| 구성 | 무늬 | 결의안. [Ω] | 표준 길이 | 표준 너비 | 행렬 길이 | 행렬 너비 | 표준 STC | 온도 범위 | 옵션 | ||||||||
케이블이 사전 연결된 게이지 | S5145 | 350 | 0.030 [0.76] | 0.063 [1.60] | 0.12 [3.1] | 0.10 [2.6] | 03, 05, 06, 09, 13 | -100°~+400°F (–75° ~ +205°C) | 23P, 39P, 2R | ||||||||
| NEW! | 050LK | 5000 | 0.050 [1.27] | 0.073 [1.85] | 0.17 [4.4] | 0.14 [3.6] | |||||||||||
| NEW! | 125LK | 350, 5000 | 0.125 [3.20] | 0.065 [1.65] | 0.25 [6.3] | 0.14 [3.6] | |||||||||||
| 400LK | 5000 | 0.394 [10.00] | 0.102 [2.59] | 0.55 [14.0] | 0.16 [4.0] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
즉시 사용 가능한 케이블이 사전 부착된 C5K 캡슐화 콘스탄탄 합금 게이지.
케이블 길이 선택:
2R= 와이어 2개
21F= 와이어 2개, 길이 1피트
23F= 와이어 2개, 길이 3피트
33F= 와이어 3개, 길이 3피트
39F= 와이어 3개, 길이 9피트
주문코드
S5145
| 지정 | 아이템 코드 | 재료 | 포장 |
|---|---|---|---|
| C5K-06-S5145-350-33F | MMF402183 | 강철, 주철, 복합재, PCB | 1EA/PK |
| C5K-06-S5145-350-39F | MMF402184 | 강철, 주철, 복합재, PCB | 1EA/PK |
| C5K-09-S5145-350-33F | MMF402226 | 스테인레스 스틸, 구리, 베릴륨 구리, PCB | 1EA/PK |
| C5K-09-S5145-350-39F | MMF402227 | 스테인레스 스틸, 구리, 베릴륨 구리, PCB | 1EA/PK |
| C5K-13-S5145-350-33F | MMF403206 | 알루미늄, 주석, 황동 | 1EA/PK |
| C5K-13-S5145-350-39F | MMF403735 | 알루미늄, 주석, 황동 | 1EA/PK |
050LK
| 지정 | 아이템 코드 | 재료 | 포장 |
|---|---|---|---|
| C5K-06-050LK-50C | MMF404907 | 10 |
125LK
| 지정 | 아이템 코드 | 재료 | 포장 |
|---|---|---|---|
| C5K-06-125LK-350 | MMF404906 | 10 | |
| C5K-06-125LK-350/2R | MMF404422 | 10 | |
| C5K-06-125LK-50C | MMF404966 | 10 | |
| C5K-13-125LK-50C | MMF405206 | 10 |
400LK
| 지정 | 아이템 코드 | 재료 | 포장 |
|---|---|---|---|
| C5K-06-400LK-50C/39F | 1 |
