Vishay CEA 3축 범용 스트레인 게이지

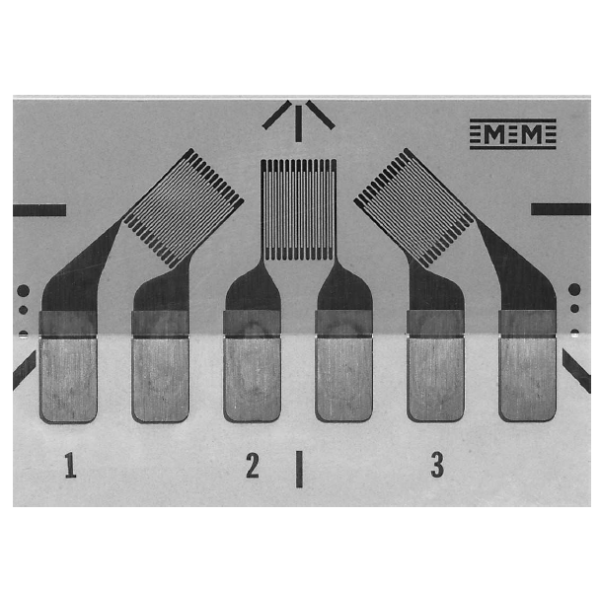

직사각형 로제트 패턴 스트레인 게이지

스트레인 게이지 로제트는 테스트 부품의 기본 표면에서 서로 다른 방향을 따라 일반 스트레인을 측정하기 위해 별도로 방향이 지정된 두 개 이상의 밀접하게 배치된 게이지 그리드의 배열입니다.

Rosettes는 실험적 스트레스 분석에서 매우 실용적이고 중요한 기능을 수행하도록 설계되었습니다.

일반적인 이축 응력 상태의 일반적인 경우(주방향을 알 수 없음)의 경우 주 변형률과 응력을 결정하려면 세 가지 독립적인 변형률 측정(서로 다른 방향)이 필요하다는 것을 알 수 있습니다.

더욱이, 주요 방향을 미리 알고 있는 경우에도 주요 변형률과 응력을 얻으려면 두 개의 독립적인 변형률 측정이 필요합니다

OPTION

P2= 물에 노출되는 용도. 옵션 P2 사전 부착 케이블이 포함

SP35= 10피트 사전 부착된 30 AWG, 꼬임, 에칭된 Teflon® 리드선

** 옵션 P2는 CEA 시리즈 스트레인 게이지에 사전 부착된 리드와이어 케이블을 추가하는 것입니다.

옵션 P2는 게이지 설치 중 납땜이 필요하지 않습니다. 케이블: 10피트(3.1m) 색상 코드, 평면, 3도체 30게이지(0.255mm), 연선, 비닐 절연 처리된 주석 도금 구리(M-LINE 330-DFV와 유사).

솔더: +180°C(+361°F) 주석-납 합금 솔더 조인트. 케이블의 연결되지 않은 끝 부분에 노출된 리드선은 쉽게 연결할 수 있도록 미리 주석 처리되어 있습니다.

온도 제한: –50°~+80°C(–60°~+180°F); 케이블의 비닐 절연으로 인해 제한됩니다.

그리드 캡슐화: 전체 그리드가 캡슐화됩니다. (납땜 탭은 캡슐화되지 않습니다.)

피로 수명: 피로 수명은 일반적으로 옵션 P2에 의해 변경되지 않습니다.

패턴 가용성: 대부분의 CEA 시리즈 단일 및 다중 그리드 패턴.

크기: 매트릭스 크기는 변경되지 않습니다.

변형 범위: CEA 시리즈 게이지의 표준입니다.

유연성: 강성이 눈에 띄게 증가하지 않습니다.

저항 고려사항: 케이블의 각 도체의 공칭 저항은 0.1ohm/ft(0.35ohm/m)입니다.

게이지 저항은 게이지 탭에서 측정됩니다.

게이지 계수: 게이지 계수는 사전 연결된 케이블이 없는 게이지에 대해 결정됩니다.

저항 내성: 영향을 받지 않습니다.

** 옵션 SP35는 해당 CEA 및 WK 시리즈 게이지에 사전 부착된 10피트의 30 AWG, 꼬이고 에칭된 Teflon® 리드선(330-FTE)을 제공합니다.

이는 유사한 비닐 절연 사전 부착 납 첨가 게이지(옵션 P, 옵션 P2 및 C2A 시리즈)에 비해 더 높은 온도 등급을 허용합니다.

CEA 시리즈 게이지는 +430°F(+220°C) 주석-은 합금 솔더 조인트를 사용합니다

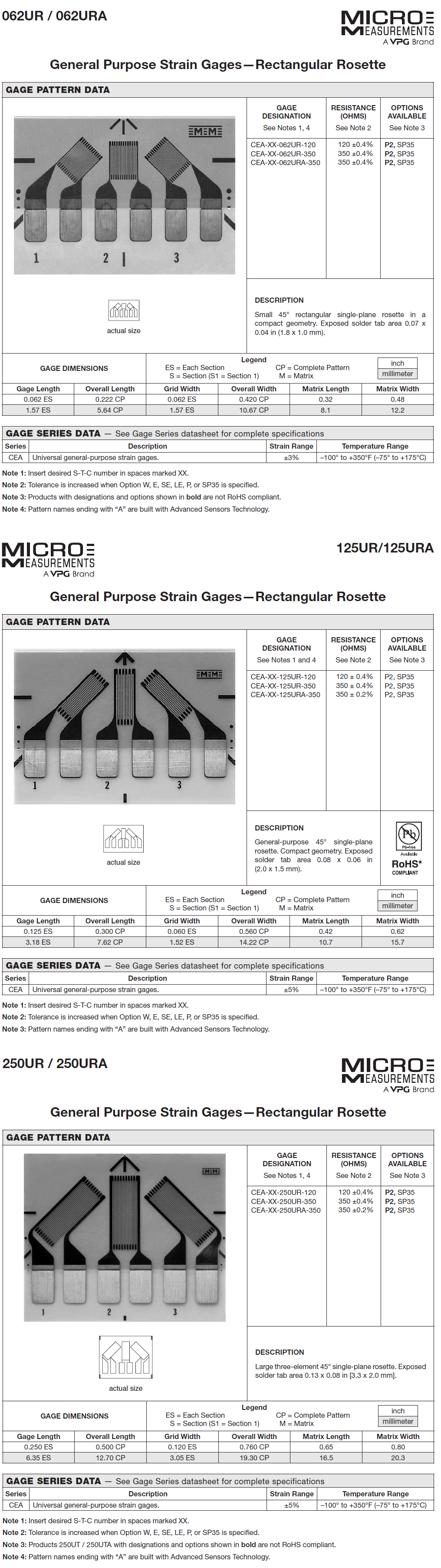

주문코드

062URA
