UNIPULSE V100 ICP® 가속도계 진동 모니터 요약정보 및 구매

입력 ±150mV 진동 진폭 표시, 합격/불합격 테스트, 데이터 기록

추천하기
판매가격 전화문의
제조사 UNIPULSE
원산지 JAPAN
모델 V100 UNA02

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

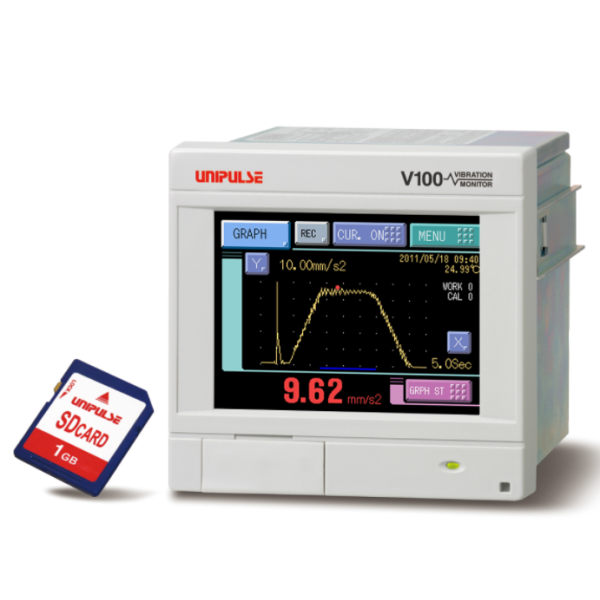

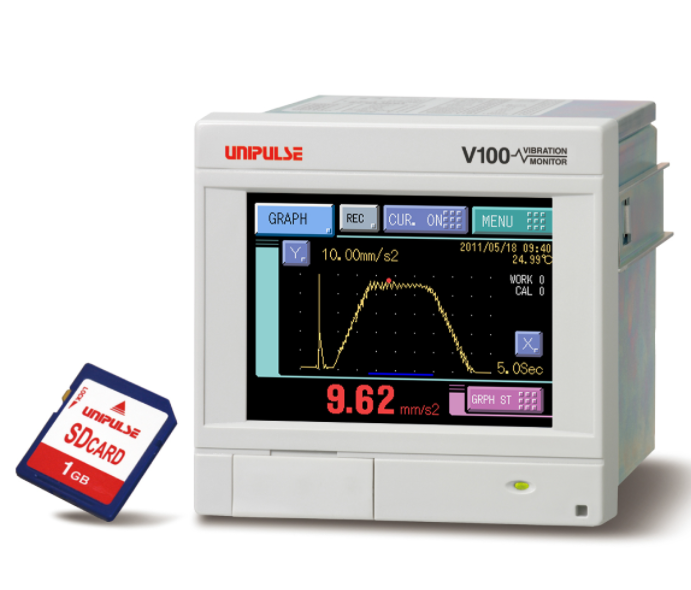

    UNIPULSE V100 가속도계 UNA02 전용 진동 모니터



    제품 개요

    V100은 진동 진폭 표시, 합격/불합격 테스트, 데이터 기록 등 다양한 기능을 갖춘 진동 측정용 기기입니다.

    측정
    • 대역통과 필터를 통한 진동 성분 추출
      진동 파형에서 불필요한 노이즈 성분을 제거합니다.
    • 대역 제거 필터에 의한 잡음 성분 제거
      유도성 잡음과 같은 고유한 주파수 성분 제거 .
    • 진동 감지 모드
      진동 값 모드, 엔벨로프 모드, 피크 값 모드, RMS(제곱 평균 제곱근) 값 모드, 파고율 모드, 폼 팩터 모드.
    Judgment
    • 측정 결과를 상/하한 설정값과 비교하여 판정 출력 가능
      HH, HI, OK, LO, LL

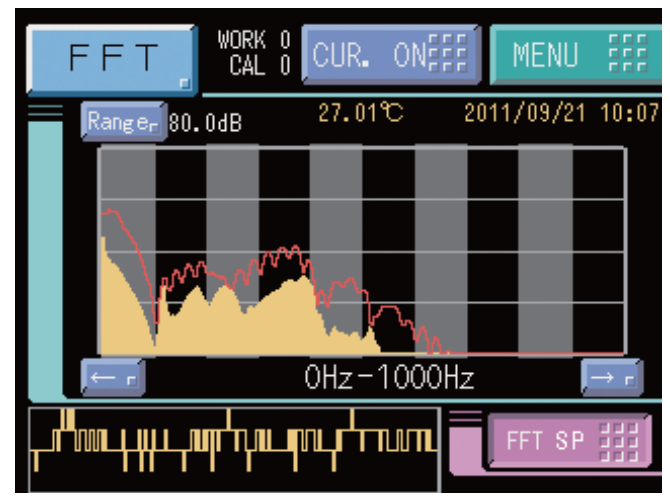

    • FFT에 의한 입력파형 주파수 진단 기능 입력파형의 진동수
      변화를 FFT 스펙트럼으로 쉽게 모니터링 할 수 있습니다. 진동 입력 파형의 레벨 시프트에서 판단할 수 없는 주파수 변화를 모니터링하여 장비 이상을 감지할 수 있습니다.



    측정 기록
    • 측정 데이터 저장: 내부 메모리
      배치당 50개의 작업으로 측정 데이터를 저장합니다.
      저장 데이터: 시간/ 측정값/ 단위/ 판정결과/ 진동검출모드/ 홀드모드/ 온도
    • 그래프 데이터 저장: 내부 메모리
      도면 데이터는 배치당 16개의 작업으로 저장됩니다.
    • 측정 데이터 저장:SD 카드(CSV 형식)
      측정 데이터를 배치당 65000개 데이터로 저장합니다.
    • 측정 파형 저장: SD 카드(CSV 형식)
      입력 파형(각 파형 또는 NG 파형) 배치당 100회.
    • FFT 표시, 저장:SD 카드(BMP 형식)
      표시 데이터는 배치당 100번 저장됩니다.

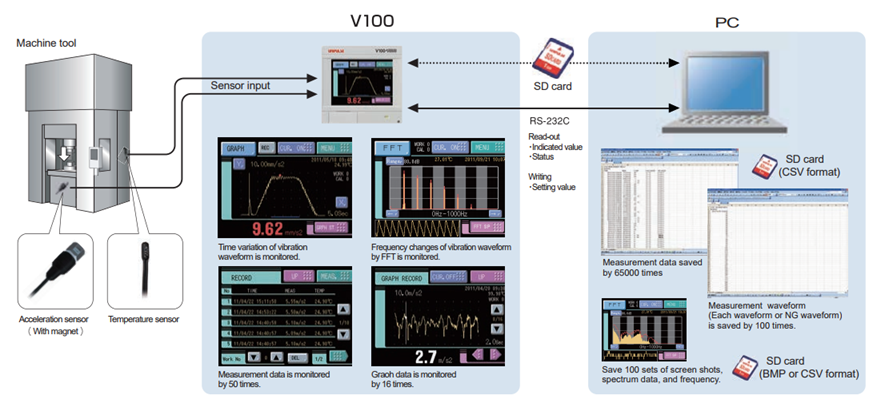

    적용 예

    공작기계의 진동 측정
    ■ 설비 관리·이상 진단
    ■ 가공 및 설정 조건
    ■ 제품 품질 판단




    Specifications


    아날로그 섹션
    센서 인가전압DC5V±10%, 출력 전류: 30mA 이내
    신호 입력 범위±150mV (UNA02 사용 시 3G까지 측정 가능)
    아날로그 필터1차 저역 통과 필터
    차단 주파수: 30/ 100/ 1kHz
    A/D 변환속도: 2000회/초.
    분해능: 24비트(바이너리)
    1/10000(150mV 입력 시)
    전압 출력입력이 50mV일 때 출력은 약 1V이다.
    부하 저항 2kΩ 이상
    진동 진단
    진동 감지대역 통과 필터:
    고역 통과 필터: 1~500Hz
    저역 통과 필터: 1~500Hz
    (2차 버터워스 디지털 필터)
    * 단, HPF < LPF 판단 모드: Vib. Val, Envelope, Peak, RMS, Crest, Form * Peak, RMS, Crest, Form은 각 반파에서 계산됩니다. 반파 처리로 인해 판정 등 각 출력에서 ​​100mSec의 지연이 발생합니다. 또한 10Hz 이상에서 반파장 처리가 가능합니다. 홀드 모드: 샘플, 피크, 밸리, PP, 평균 비교 판정: HH Limit, HI Limit, LO Limit, LL Limit 설정 선택: 16 패턴(외부 입력 및 통신으로 선택 가능)
    진동 분석(FFT)FFT 샘플. 배율 : 1배, 2배, 4배, 8배
    * 분석 주파수 단위 [Hz] = 1000Hz / (FFT Samp. Magnif.×256)

    FFT 창: Rectang., Hanning, Hamming, Blackman

    분석 모드: Vib. Val, Envelope

    FFT 평균: 1 ~ 16회(주파수별 이동 평균)

    표시 범위: 99.9dBmax

    FFT 표시 모드: 연속, 단일

    온도 측정

    온도 측정 범위: -10 ~ 90℃,

    정확도: ±1.5℃,

    분해능: 0.01℃

    Record section
    기록매체SD 카드
    데이터 기록파형 데이터(최대 99.9초: 100개 파일)
    측정 결과 데이터(각 작업에 대해 10개 파일: 1개 파일 ≒ 5MB, 65530개 측정)
    FFT disp 데이터(100개 파일)
    디스플레이 섹션
    Display3.5인치 STN 컬러 LCD
    디스플레이 면적: 71(W) × 53(H) mm
    Dot 구조: 320×240dot
    표시 값4자리 ±9999
    소수점0/ 0.0/ 0.00/ 0.000
    단위없음, m/s 2 , mm/s 2 , m/s, mm/s, mm, μm, %
    표시 횟수3회/초로 고정됩니다.
    작업 섹션
    입력 유닛아날로그 방식의 터치 패널
    외부 신호
    외부 출력 (9)비교 결과(HH, HI, OK, LO, LL), 홀드 종료(HOLD END), 정상 동작(RUN), 그래프 플로팅 종료(EVENT), SD 카드 OK(SD CARD)
    오픈 콜렉터 출력 회로(싱크형 플러스 커먼 입력기기 연결가능)
    정격전압: DC30V, 정격전류 30mA 이하, 절연: 포토커플러
    외부 입력 (11)홀드 제어(T/H, SECTION), 그래프 제어(GRAPH TRIG), FFT 제어(FFT TRIG), 워크 선택(WORK0~WORK3), 캘리브레이션 선택(CAL0, CAL1), 금지(LOCK)
    전압 입력 회로(플러스 커먼) / 마이너스 공통 공유)
    ON 전압: DC12V 이상, OFF 전압: DC3V 이하, 순방향 전류: 약. 5mA(DC24V에서), 절연: 포토커플러
    Interface
    RS-232C 통신 인터페이스
    일반 성능
    전원DC24V(±15%)
    전력 소비7W 일반
    Rush current(일반)2A, 10mSec (Typ: 상온, cold-start time)
    작동 조건작동 온도: 0℃ ~ +40℃/ 보관 온도: -20℃ ~ +60℃
    습도: 85%RH 이하(결로 없을 것)
    치수99.5(W)×96(H)×117.3(D) mm(돌출부 제외)
    무게약 1.0kg
    첨부 파일
    사용 설명서1
    제어 신호 I/O 커넥터1
    SD 카드1
    가속도 센서1
    온도 센서1

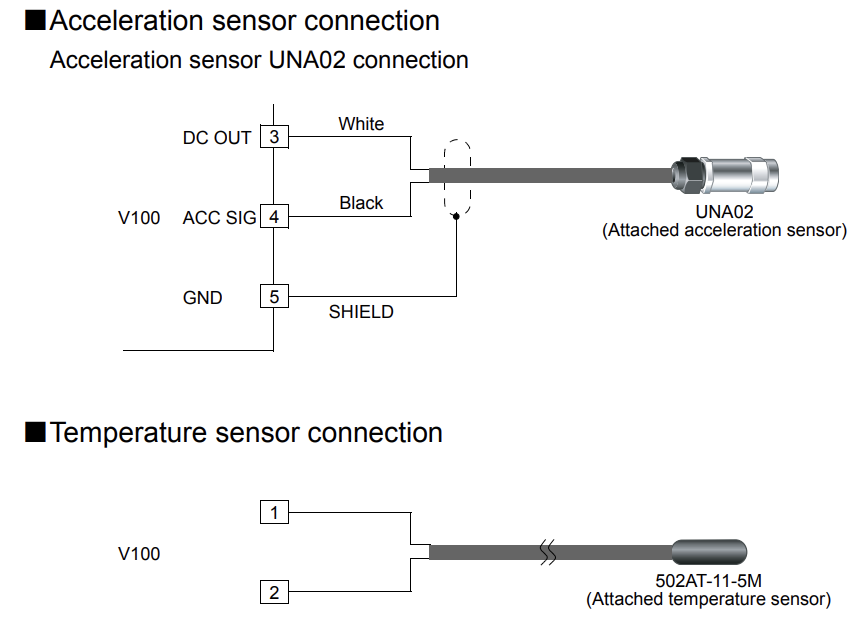

    가속도 센서 사양

    Model: UNA02,
    Pickup system: Shear type piezoelectric,
    신호 출력 감도: 5.0mV/(m/s 2 ) (±10%),
    공진 주파수: Approx. 약 24kHz,
    주파수 대역 :  3Hz ~ 10000Hz ± 3dB
    절연 저항  : 10000MΩ 이상
    최대 transverse 감도 : 5 % 이하,
    최고 가속도 : 400m / S 2 ,
    최대 충격성 : 10,000m / s 2 이상
    출력 임피던스 : 100Ω 이하,
    전원 전압: DC+5V,
    작동 온도 범위: -20 ~ +60℃,
    DC 출력 전압: +2.5V±0.3
    치수: 17(Hex)×39.6(H) mm(돌출부 및 케이블 제외),
    외부 케이스 재질: 스테인리스 스틸(SUS304),
    본체 질량: 약 100g 48g(케이블 제외), 케이블
    길이: 10m(백색: +5Vdc 입력선, 흑색: 가속도 출력선, 실드: GND선),

    4.3φ 2심 실드 케이블(ETFE/소프트 불소 수지)


    Magnet
    흡인력: 120N 이상(상온에서 수직방향),
    사용온도 범위: -20~+100℃,
    질량: 약  44g
    자석 재질: Samarium-cobalt magnet
    외부 케이스 재질: SUS420J

    온도 센서
    모델: UNT5M,
    시스템: 서미스터,
    공칭 제로 전력 저항: 5kΩ±1%,
    B 상수: 3324K±1%,
    방열 상수: 약. 2.6mW/℃,
    열 시정수: 약. 75초 (대기 중),
    작동 온도 범위: -50 ~ +105℃,
    치수: 6(W)×5(H)×15(D) mm(돌출부 및 케이블 제외),
    케이블 길이: 5m
