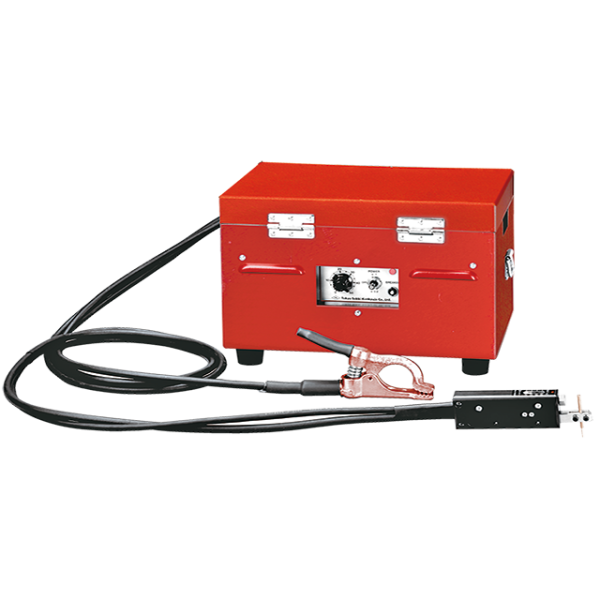

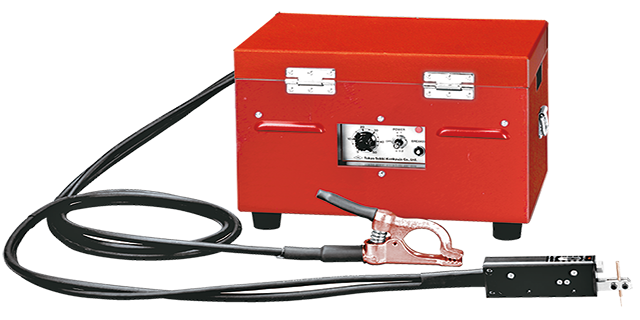

TOKYO SOKKI W-50RC 게이지용 SPOT용접기
용접 형 스트레인 게이지 구조물에 설치 및 리드선 고정에 사용하는 게이지 부착 장치입니다.
출력은 1 ~ 10 / 5 ~ 50watt sec의 2 레인지를 설정 가능하며, 출력 펄스 폭은 약 5ms 짧고 피 용접 재료에 미치는 열 손상은 매우 작아지고 있습니다.
또한 출력 에너지는 안정화 회로에 의해 전원 전압의 변동에 의한 영향을받지 않고, 케이블 류도 본체에 넣을 수 있기 때문에 취급이 간단합니다.
| 외형 치수 | 300 (W) × 195 (H) × 195 (D) mm |
|---|---|
| 질량 | 약 13kg |
| 전원 | AC90-110V |
| 출력 에너지 | 1 ~ 10Watt sec / 5 ~ 50watt sec 60watt sec MAX (AC110V 50Hz) |
| 출력 전압 | 약 32V MAX |
| 출력 펄스 폭 | 약 5ms |
| 연속사용시간 | Approx. 15 minutes (at 1 weld/second, 30 watt second, 23°C±5°C) |
| Welding force | 4.9 to 19.6 N |
| Welding tip | Fixing part Ф3 mm, Tip Ф1 mm |
| Welding cable length | 2M |
| 사용 간격 | 2 회(Max.) / 초 (초당 50watt로) |

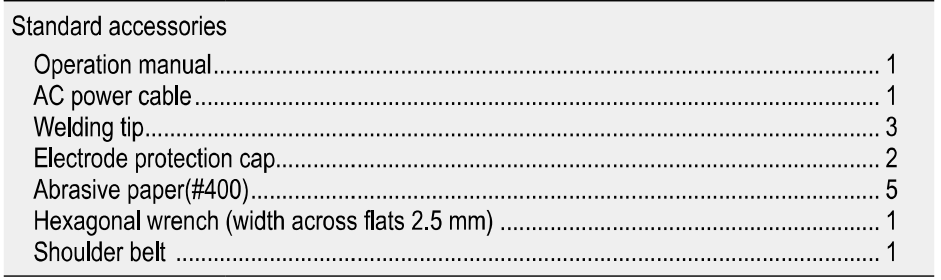

게이지 용접에 의한 스트레인 게이지 설치

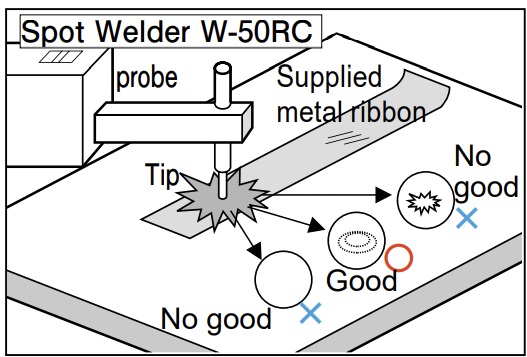

시험 용접 (박리 시험)
전용 스폿 용접기는 용접 가능한 스트레인 게이지의 설치에 사용됩니다.
용접 가능한 스트레인 게이지를 테스트 대상에 안전하게 설치하기 위해서는 테스트 대상에 적합한 용접 조건을 찾아야 합니다.
슬리브 A 고정
스트레인 게이지의 중심을 위치 표시에 맞추고 게이지가 테스트 대상과 수평이되도록 게이지를 아래로 누릅니다.
그림과 같이 제공된 금속 리본을 사용하여 슬리브 A를 고정합니다.

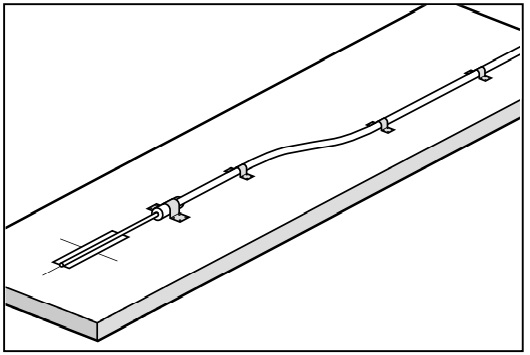

케이블 고정
고정 슬리브 A에 부하가 걸리지 않도록 MI 케이블과 비닐 케이블을 고정합니다. 케이블에 과도한 부하가 걸리지 않도록 케이블을 약간 구부려 케이블 끝 방향으로 고정합니다. 특히 MI 케이블을 직선으로 고정하면 리드선의 꼬임으로 인해 감지 소자가 손상 될 수 있습니다.

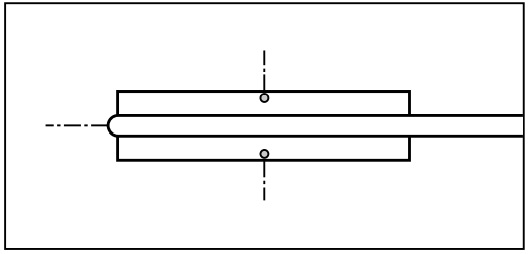

게이지 감지 부 임시 고정
게이지 감지 부분을 위치 표시 마크와 정렬하고 저항 용접으로 그림과 같이 스트레인 게이지의 양쪽에 각 1 점을 임시로 고정합니다.

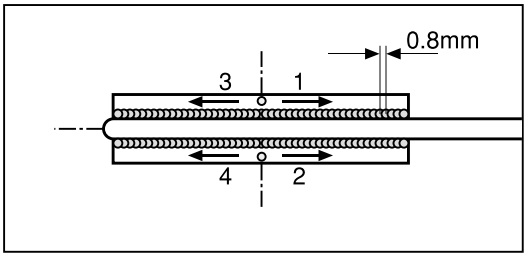

저항 용접 순서
그림에 표시된 순서대로 저항 용접을 수행하십시오.
적절한 용접 간격은 약 0.8mm입니다.
자세한 내용은 사용 설명서를 참조하십시오.
