KYOWA KH 용접용게이지 > 스트레인 게이지

메인으로 > 스트레인 게이지 > 고온용 게이지 > Polyimide Backing Gage

확대보기

1번째 이미지 새창

KYOWA KH 용접용게이지 요약정보 및 구매

-50 ~ 350ºC 고온용게이지

추천하기

판매가격	전화문의
제조사	KYOWA
원산지	일본
모델	KH-5-350-G4-11 KH-5-350-G4-16

이전상품 KYOWA KFHB 고온용게이지 1축,3축 다음 상품 KYOWA KHC 용접용게이지

상품 정보

상품 상세설명

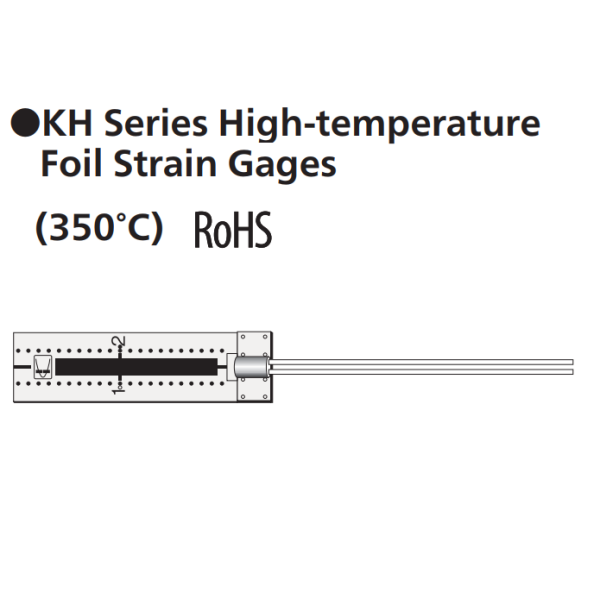

KYOWA KH 용접용게이지 (350ºC)

Major Properties

금속 베이스는 소형 스폿 용접기로 쉽게 장착할 수 있습니다.

작동 시간 (사용 조건에 따라 다름)

350°C에서 24시간 이하

300°C에서 72시간 이하

주요 속성

재료 저항 요소	NiCr 합금 호일
재료베이스	스테인레스 스틸
경화 후 주요 접착제와 함께 작동 온도 (° C)	(스폿 용접) -50 ~ 350ºC
주요 리드선 케이블과 결합 된 작동 온도 (° C)	유리 코팅된 Ni 도금 3선 구리 케이블: -50 ~ 350ºC
자체 온도 보상 (° C)	10 ~ 300ºC
적용 가능한 선팽창 계수 (× 10 ^-6/ ℃)	11, 16
상온에서의 변형 한계. (대략 %)	0.5
실온에서 피로 한계. (Times)	1x10 ⁷ (± 500μm/m)

■KH 게이지에 미리 부착된 리드선 케이블의 종류, 길이 및 기호 기타 리드선 케이블 길이에 대해서는 당사에 문의하십시오.

내용

주문 시 형번 뒤에 리드선 케이블 코드를 공백으로 붙이십시오.

예: 유리 코팅된 Ni 도금 3선 구리 케이블이 있는 KH-5-350-G4-11 5m 길이 사전 부착
→ KH-5-350-G4-11 D5M3

리드선 케이블 코드가 접미사에 없는 경우, 게이지는 어드밴스 케이블(25mm 길이)만 함께 제공됩니다.

제품 테이블

KFU 120Ω 단축

5게이지/Pack

모델	치수(mm)
	게이지(그리드)		베이스
	길이	너비	길이	너비
KH-5-350-G4-11	4	0.72	30	8
KH-5-350-G4-16	4	0.72	30	8

상품 정보 고시

사용후기

등록된 사용후기

사용후기 쓰기 새 창 더보기

사용후기가 없습니다.
상품문의

등록된 상품문의

상품문의 쓰기새 창 더보기

상품문의가 없습니다.
배송/교환정보
배송

배송업체 : 로젠택배 (1588-9988) 홈페이지 : https://www.ilogen.com/web
배송지역 : 배송지역은 전국입니다.
배송기간 및 지연
평일 오후 3:00 이전에 입금 확인이 되는 경우 당일 출고가 가능합니다.
단 구매자의 요청이나 추가 작업이 필요한 경우는 협의 한 날에 배송합니다.
평균 배송기간은 3일이며 각 지역별 택배영업소의 사정에 따라 1-2일 정도 지연이 될 수 있습니다..
경우에 따라서 7일 이상 소요 되는 제품도 있습니다.
수입품 및 주문 제작품은 별도의 기간을 통보해 드립니다.
연휴나 자연재해, 재고(수입) 입고 지연 등으로 배송이 지연될 수 있습니다.
운송장의 번호를 조회하시면 제품의 이동 경로를 좀 더 자세히 확인 할 수 있습니다.
- ※ 고객님의 주문시점과 상품을 준비하는 과정의 시간 차이로 주문하신 상품이 품절 될 수 있습니다.
교환

교환/반품(환불) 안내
- 교환 및 반품(환불) 문의는 고객센터 031-750-0780 으로 연락 주시기 바랍니다.
  상품 반송 시 반송 비용은 구매자 부담 원칙입니다. 반품 전에 반드시 판매자와 협의하세요.
- 상품에 명백한 하자가 있는 경우 : 교환 가능 여부에 대해 판매자와 협의하세요.
- 상품에 명백한 하자가 없는 경우 : 상품 훼손 및 사용을 안했을 경우 반품이 가능합니다.(반송비용은 구매자 부담)
- 상품가치가 현저하게 떨어져 재판매가 불가능한 경우 교환/환불이 되지 않습니다.
- 환불은 판매자가 반품 상품을 수령한 후에 처리됩니다.
- 구매자의 주문결제 후 판매자의 상품품절 및 단종 등에 의해 배송이 불가능한 경우, 전자상거래 등에서의 소비자보호에 관한 법률 제15조 2항에 의거하여 판매자가 상품 발송 후에는 주문 취소가 접수되더라도 발송된 상품의 배송비는 구매자 부담입니다.
교환/반품 사유
- 제품 하자 및 파손 : 배송비 자사부담
- 오배송(동일상품, 동일사이즈, 동일색상으로만 교환해 드립니다.) : 배송비 자사부담
- 고객변심(단순변심 방지 스티커 개봉시 불가) : 배송비 고객부담
- 기타 : 별도협의
- 전자상거래 등에서의 소비자 보호에 관한 법률에 의한 반품규정이 판매자가 지정한 반품조건보다 우선합니다.
- 구매자가 미성년자인 경우에는 상품 구입시 법정 대리인이 동의하지 아니하면 미성년자 본인 또는 법정 대리인이 구매 취소할 수 있습니다.
- AS 및 상품 문의 안내
  - AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.
해시태그

KYOWA KH 용접용게이지

미리 연결된 리드선 케이블이 있는 스트레인 게이지

거의 모든 Kyowa 스트레인 게이지는 납땜의 필요성을 제거하여 게이지 본딩 작업에서 노동력을 절약하기 위해 미리 부착 된 리드 와이어 케이블과 함께 제공됩니다.

각 게이지에 대한 리드 와이어 케이블의 종류와 길이는 다음과 같습니다.
주문할 때 아래와 같이 스트레인게이지의 모델과 리드선 케이블의 코드를 사이에 공백으로 지정하십시오.

스트레인 게이지 모델		KFGS, KFR, KFRP, KFRS, KFP, KFL, KFEL, KFEM	KFGS, KFR, KFRP, KFRS, KFP, KFL	KFGS, KFR, KFWB, KFWS, KC, KFRP, KFRS, KFP, KFEL, KFEM
납선 케이블의 종류		2 polyester-coat copper wires -196 to 150℃	3 polyester-coat copper wires -196 to 150℃
납선 케이블의 종류		2 polyester-coat copper wires -196 to 150℃	3 polyester-coat copper wires -196 to 150℃	단축	다축	단축	다축
리드선 케이블 길이	15 cm	N15C2	N15C3	L15C2R	L15C2S	L15C3R	L15C3S
	30cm	N30C2	N30C3	L30C2R	L30C2S	L30C3R	L30C3S
	1m	N1M2	N1M3	L1M2R	L1M2S	L1M3R	L1M3S
	3m			L3M2R	L3M2S	L3M3R	L3M3S
	5m			L5M2R	L5M2S	L5M3R	L5M3S
모델 등		Twisted for ≥ 50cm		L-6, L-9 for ≥ 6 m		L-7, L-10 for ≥ 6 m
코팅 색상

* 다른 리드선 케이블 길이에 대해서는 당사에 문의하십시오.

스트레인 게이지 모델		KFGS, KFR, KFRP, KFL		KFN, KFS	KFRP, KFH, KFL	KFU, KFH
납선 케이블의 종류
리드선 케이블 길이	15 cm	R15C2	R15C3	J15C3	F15C3	H15C3
	30 cm	R30C2	R30C3	J30C3	F30C3	H30C3
	1m	R1M2	R1M3	J1M3	F1M3	H1M3
	3m	R3M2	R3M3	J3M3	F3M3	H3M3
	5m	R5M2	R5M3	J5M3	F5M3	H5M3
모델 등		L-11	L-12	L-13	L-3	L-17
코팅 색상
