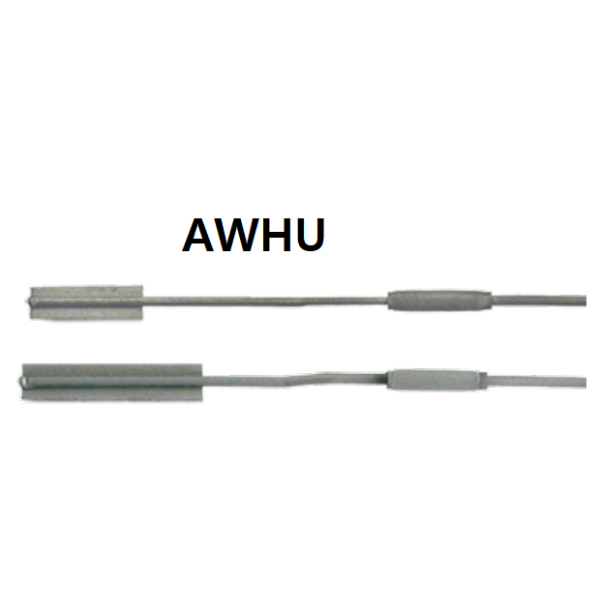

TOKYO SOKKI AWHU-5 AWHU-8 용접용게이지
수감 부 및 리드선을 내식성이 우수한 금속 재료로 완전 밀폐 구조로되어 있습니다.
열악한 환경, 가스や 수중 등 다양한 분위기에서도 쉽게 사용할 수 있습니다.
스트레인 게이지의 설치는 전용 게이지 부착 장치 W-50R로 용접하여 쉽게 할 수 있습니다.
AWHU-5 / AWHU-8
정적, 동적 스트레인 측정 모두 + 800 ℃까지 사용할 수 있습니다.
그러나 수감 부의 구조에서 + 600 ℃ 이상의 측정을 권장합니다.
액티브 소자와 더미 소자가 내장 된 2 게이지 형이지만, 부속의 온도 보상 회로 기판을 통해 4 게이지법의 측정됩니다.
표준 사양에서 게이지 기반을 작고, 슬리브 및 케이블을 가늘게 하고 있기 때문에, 협소부, 곡선부에 설치 가능합니다.
| 주요 대상 재료 | 금속 |
|---|---|
| 사용 온도 범위 | -196 ~ + 800 ℃ |
| 온도 보상 범위 | RT ~ + 800 ℃ |
| 주요 적용 접착제 | 스폿 용접 |
| 기반 재료 | 인코넬 600 |
| 저항 소자 | 특수 합금 계 |
| 실온에서 변형 한계 | 1 % (10000 × 10 -6 변형) |
| 실온에서 피로 한계 | 1 × 10 6 (± 1000 × 10 -6 변형) |
\

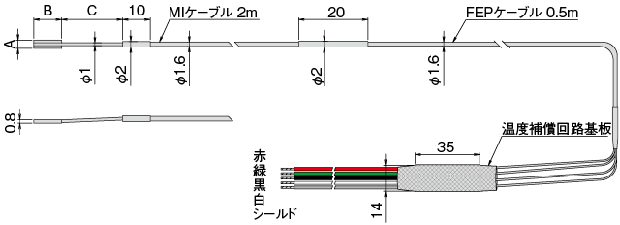

| 형명 | A | B | C |
|---|---|---|---|
| AWHU-5 | 3 | 10 | 22 |
| AWHU-8 | 3 | 16 | 16 |
| 형명 | 게이지 길이 (mm) | 게이지 기반 | 대상 자료 | 저항 값 (Ω) | |
|---|---|---|---|---|---|
| 치수 (mm) | 재질 | ||||
| AWHU-5-9AKM-2 (6F) -12.7 | 5 | L10 × W3 × T0.8 | 인코넬 600 | 인코넬 600 상당 | 60 |
| AWHU-8-9AKM-2 (6F) -12.7 | 8 | L16 × W3 × T0.8 | 120 | ||
※ 주문은 1 장 단위로 가능합니다.
※ 표준 리드선 길이 이외에도 원하는 길이로 제작합니다.
(주문 생산 : MI 케이블은 1m 단위 비닐 케이블은 0.5m 단위)
