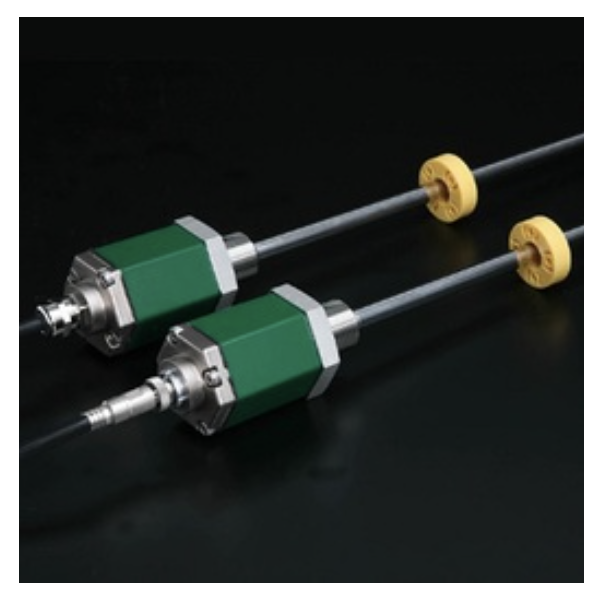

GYSE-S 프로브는 자석의 변위를 SSI(Synchronous Serial Interface)로 출력합니다.

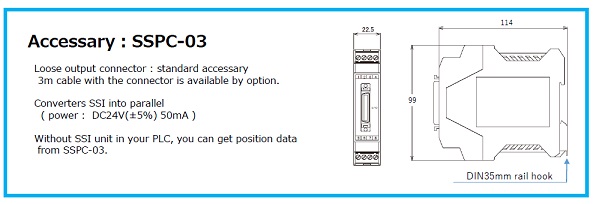

SSI는 시리얼 통신 방식의 출력으로 24~27bit 의 위치 데이터를 출력합니다 . 별매의 SSPC-03
사용 시 SSI를 병렬 데이터로 변환할 수 있습니다 .
따라서 I/O 장치에서 데이터를 가져올 수 있습니다.
내부 프로브 요소는 외부 하우징에서 분리할 수 있으며 captive software( GPM ) 를 사용하여 사용자 측에서 제로 및 게인 조정 이 가능합니다.
· CE 마킹
· Noise cancellation
· GPM 설정
| 비선형 성 | ≦ ± 0.025 % FS TYP |
|---|---|
| 분해능 | 0.1mm-0.001mm |
| 반복성 | ≦ ± 0.001 % FS (최소 ± 3μm) |
| 온도 경향 | ± 15ppmFS / ° C 이하 |
| 위치 (STD) | SSI(동기화된 직렬 인터페이스), 24-27비트, 바이너리(STD) 또는 Gray |
| 속도 (옵션) | 사용할 수 없습니다 |
| 경보 | 오픈 드레인 50V 0.1A (자석 분실용) |
| 전원 공급 | +24V (± 2V) 70mA |
| 샘플링 주파수. | Std 1kHz (최대 스트로크 1250mm) |
| MAX. 압력 | 35MPa (프로브로드) |
| 작동 온도. | -20 ° C ~ + 75 ° C |
| 보관 온도. | -40 ° C ~ + 75 ° C |
| 내진동 | 15G (20-100Hz) |
| 내충격 | 100G (2msec) |
| IP 등급 | IP67 |
・위 정확도는 유효 스트로크 300mm 이상의 센서에 적용됩니다.
・스트로크 300mm 미만 사양은 스트로크 300mm 사양과 동일합니다.
(*) 샘플링 주파수. 맥스에서 사용 가능합니다. 옵션에 따라 3.75kHz. rod 전체 길이(형식 ⑬ 참조) 에 따라
소비 전류가 증가합니다.

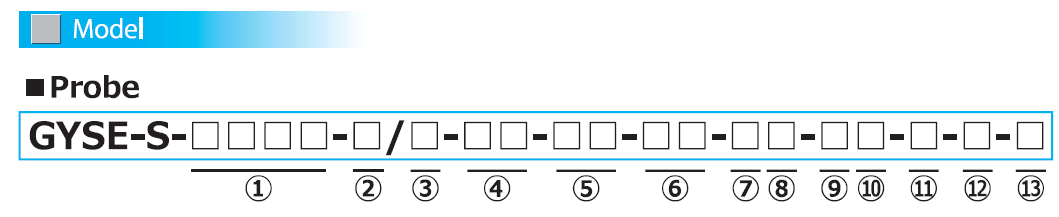

① 유효 스트로크
15〜7500mm
② Head dead zone(인식불가영역)
50 :50mm (Std.)
□ :□mm (옵션) (고객 지정)
・가능한 Min. 길이는 선택한 자석이나 플로트에 따라 다릅니다.
③ Tip dead zone(인식불가영역)
□:70mm/ 90mm/ 100mm(Std.)
・S(Std. 길이)는 ⑤에서 선택한 마그넷이나 플로트에 따라 다릅니다.
| □ | tip DZ | magnet | float |
|---|---|---|---|
| 70 | 70mm | M2PN, M0SM, M0LM, M3, M11N, BA | F25N, F28N |
| 90 | 90mm | F28S, F30S | |
| 100 | 100mm | T144, T163 | F40S, F42S, F50S, F54S |
④ 나사/로드 직경
M :M24xP1.0, 로드 Φ10(Std.)
N :M18xP1.5, 로드 Φ10
U :3/4-16UNF-3A, 로드 Φ10
M8 :M24xP1.0, 로드 Φ8
N8 :M18xP1.5 , 로드 Φ8
U8 :3/4-16UNF-3A, 로드 Φ8
M14 :M24xP1.0, 로드 Φ13.8
Z : 프로브 내부 요소만(외부 하우징 없음)
| magnet | float |
|---|---|
| M2PN :No.2PN(표준) M0SM :No.ΦSPM M0LM :No.ΦLPM M3 :No.3 M11N :No.11N T144 :No.T14-M4 T163 :No.T16-M3 BA : No.2KYN-17 -LG | F28S :Φ28 SS316L F30S :Φ30 SS316L F40S :Φ40 SS316(B) F42S :Φ43 SS316L F50S :Φ50 SS316L F54S :Φ54 SS304 F25N :RF-A10 플라스틱 F28N :RF-A6 플라스틱 |
⑥ 케이블 연결
8P:커넥터(M12-8pin)

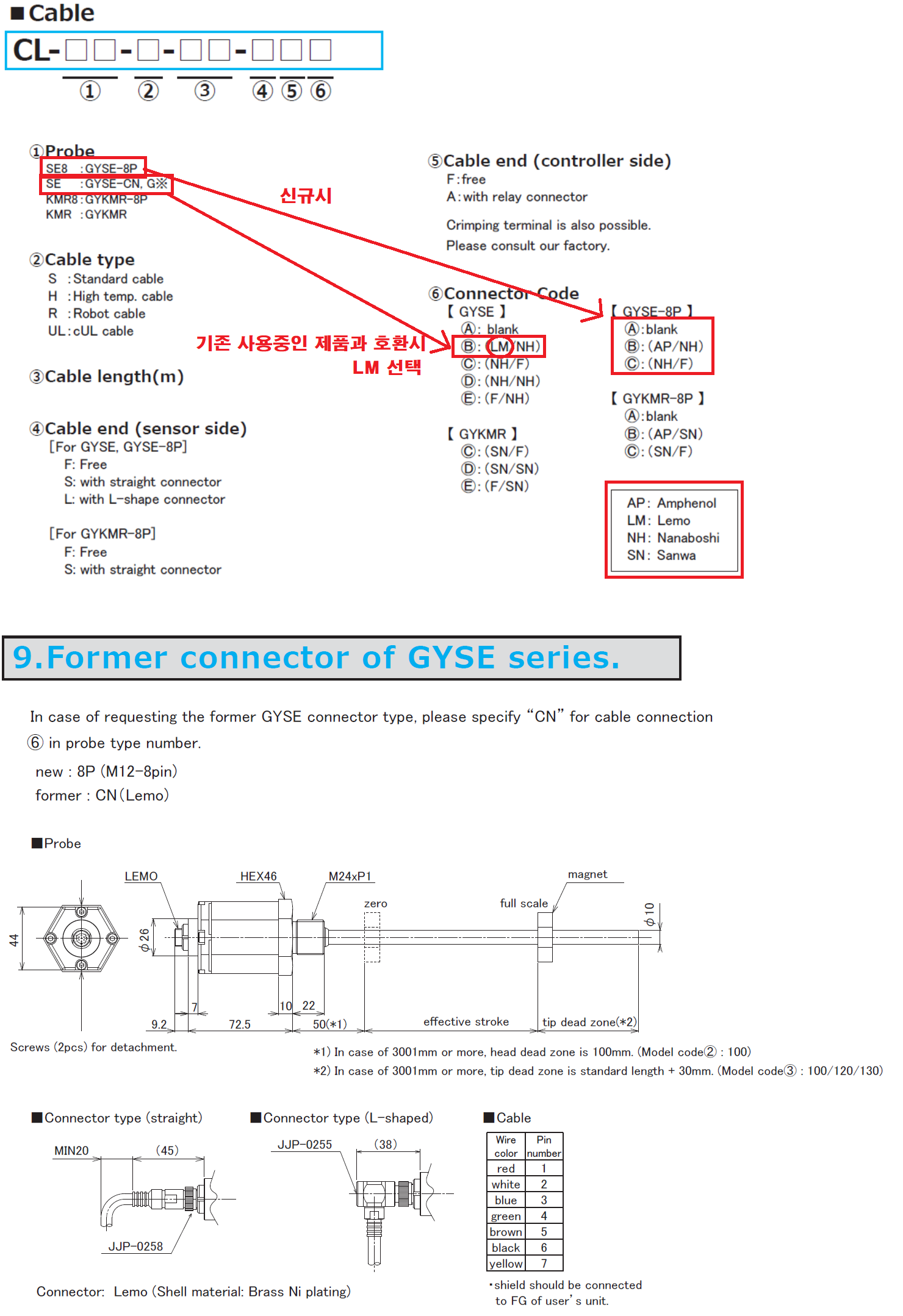

CN : 기존 커넥터(2021년 11월 5일 이전 버전)
△G□F : pigtail / cable end : free
△GxxA : pigtail / cable end : 중계용 커넥터 있음
(□:케이블 길이(m)、최대 10m)( *)
(Δ:케이블 종류 S:표준, H:고온 케이블, R:로봇 케이블, UL:cUL 케이블)
CN:기존 커넥터 (옵션 페이지 115 참조)

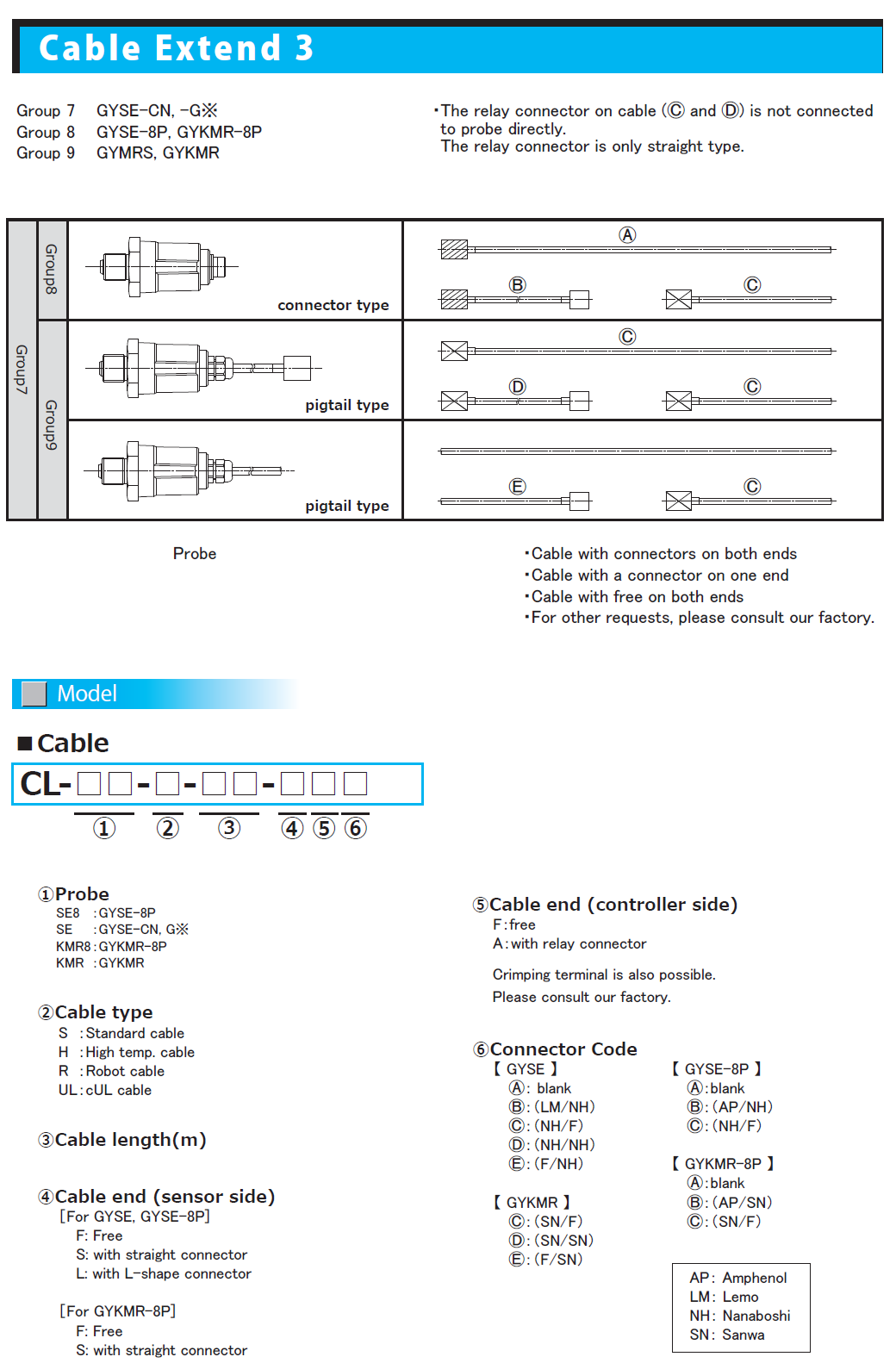

(*) 케이블 길이가 10m 이상인 경우 연장 케이블을 사용하십시오.
· 연장 케이블은 120-122 페이지에서 확인하십시오.
· 느슨한 결합 커넥터가 필요한 경우 커넥터(직선 또는 L자형)를 별도로 주문해야 합니다.
⑦ 분해능
D2:0.1mm
D3:0.05mm
D4:0.01mm (표준)
D5:0.005mm
D7:0.002mm
D8:0.001mm
DF:0.5μm
DG:0.2μm
DH:0.1μm
⑧ 선형성 옵션
공란: 옵션 없음
L : 선형화 옵션(상온에서).
⑨ 방향
D: 자석이 팁쪽으로 이동하면 출력이 증가합니다.
R: 자석이 팁쪽으로 이동하면 출력이 감소합니다.
⑩ 비트 수
4:24bit (Std.)
5:25bit
6:26bit
7:27bit
⑪ 출력 코드
B:Binary(Std.)
G:회색
⑫ 동기식
5A:비동기식 SSI
5S:동기식 SSI
⑬ 옵션
공란:옵션 없음
SRT:SRT 옵션(권장:pigtail형)
・SRT 옵션에 대한 자세한 내용은 114페이지를 확인하십시오
고주파 샘플링:
⑫에서 "5A(비동기)"를 선택한 경우에만 해당됩니다.
X2:2kHz 샘플링 (총 로드 길이 : 최대 700mm)
X3:3kHz 샘플링 (총 로드 길이 : 최대 500mm)
X4:3.75kHz 샘플링 (총 로드 길이 : 최대 400mm)
기존 제품은 109페이지를 참조하십시오.

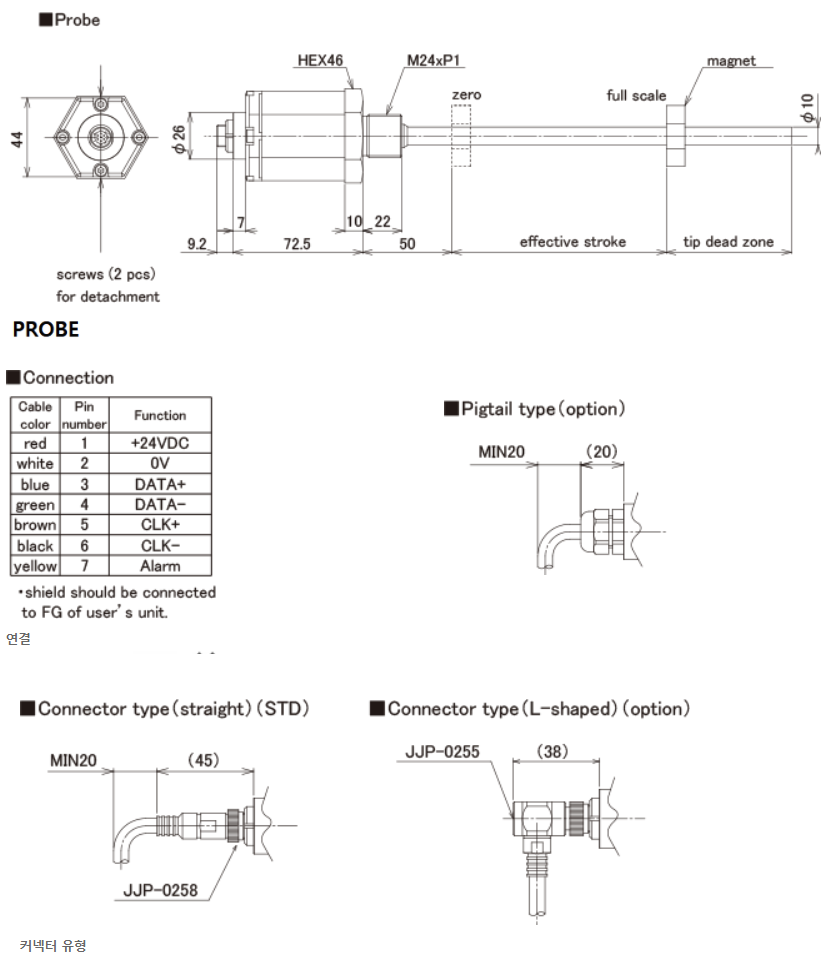

·재료 ; 프로브 헤드 : 알루미늄 합금, 프로브 로드 : SS304
・자석 : P.110의 GG군에서 선택하십시오.
・Tip dead zone 길이는 선택한 자석 또는 플로트에 따라 다릅니다.
・커넥터 : Amphenol(재질: 유리 섬유 강화 플라스틱)
・적합 케이블 직경: Φ4.0~Φ7.0, 와이어 크기: 0.14 - 0.82mm2
