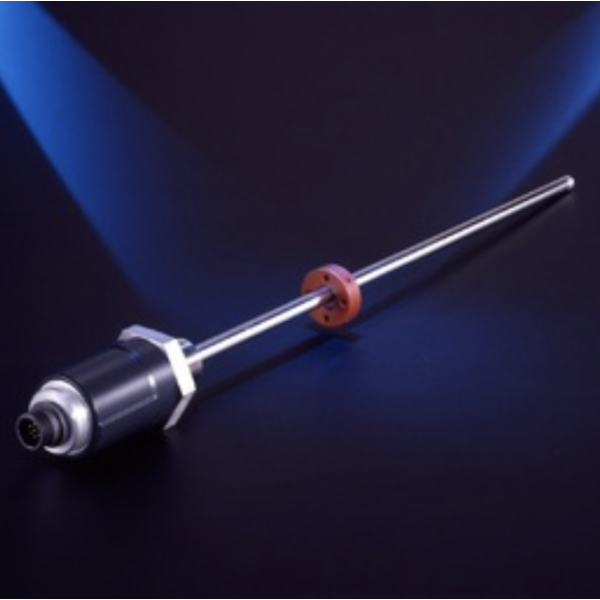

GYcAT에 직접 24VDC 전원을 공급해야만 자석 위치에 비례하는 전압 또는 전류 아날로그 신호를 얻을 수 있습니다 .
알람 출력기능이 있으며 노이즈 캔슬링 기능(소음 제거 기능)이 있습니다.
옵션으로 고속 샘플링, SRT 및 고온 (rod 부분만)에서 사용 가능합니다.
· CE 마킹
· 노이즈 캔슬링
| 비선형 성 | ≦ ± 0.05 % FS TYP |
|---|---|
| 분해능 | ≦ 0.01 % FS |
| 반복성 | ≦ 0.01 % FS |
| 온도 경향 | ± 40ppmFS / ° C 이하 |
| 전압 출력 | 0-10V 또는 10-0V (출력 전류 : 최대 5mA, 부하 : 최소 2kΩ) |
| 전류 출력 | 4-20m 또는 20-4mA (부하 : 최대 500Ω) |
| 알람 출력 | 오픈 콜렉터 30V 0.1A |
| 전원 공급 | +24 (± 2) VDC (100mA) |
| 샘플링 주파수. | Std 1kHz (스트로크 1000mm까지) |
| MAX. 압력 | 35MPa (프로브로드) |
| 작동 온도. | -20 ° C ~ + 80 ° C |
| 보관 온도. | -40 ° C ~ + 80 ° C |
| 내진동 | 6G (또는 40Hz 2mmPP) |
| 내충격 | 50G (2msec) |
| IP 등급 | IP67 (10kPa, 30 분) |
・상기 정도는 유효 스트로크 300mm 이상의 센서에 적용됩니다.
・스트로크 300mm 미만의 사양은 스트로크 300mm와 동일합니다.
(*) 샘플링 주파수 최대 사용 가능합니다. 옵션으로 8kHz. 총 로드 길이 (8형) 에 따라 달라지며 소비 전류가 증가합니다.

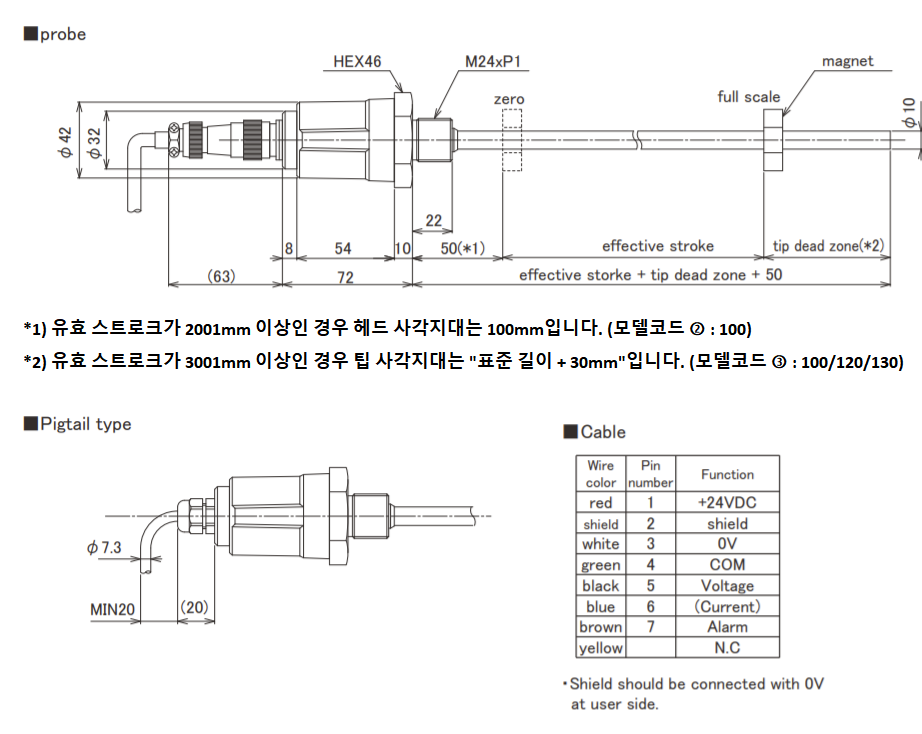

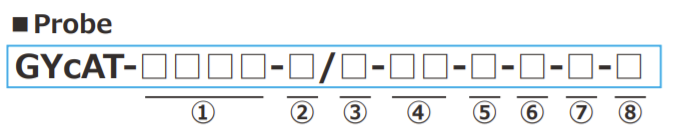

① 유효 스트로크
15~3500mm
② Head dead zone(인식불가영역)
S:50mm(Std.)
□:□mm(옵션)(고객이 지정)
・가능한 Min. 길이는 선택한 자석 또는 플로트에 따라 다릅니다.
③ Tip dead zone(인식불가영역)
S:70mm/90mm/100mm(표준)
・S(표준 길이)는 ⑤에서 선택한 자석 또는 플로트에 따라 다릅니다.
| magnet | float | |
|---|---|---|---|
| 70mm | M2P, M0, M11 | F25N, F28N | |
| 90mm | F28S, F30S | ||
| 100mm | T142,T162 | F40S, F42S, F50S, F54S |
□ :□mm ( 옵션 ) ( 고객 지정 )
・ 가능한 Min. 길이는 선택한 자석 또는 플로트에 따라 다릅니다.
④ Thread/Rod diameter
M : M24xP1.0,로드 Φ10 (STD)
N : M18xP1.5,로드 Φ10
U : 3 / 4-16UNF-3A,로드
Φ10 M8 : M24xP1.0,로드 Φ8
N8 : M18xP1.5,로드 Φ8
U8 : 3 / 4-16UNF-3A,로드 Φ8
M14 : M24xP1.0,로드 Φ13.8
| magnet | float(레벨게이지로 사용시) |
|---|---|
|
M2P:No.2P(표준) MG0:No.Φ M11:No.11 T142:No.T14-M2 T162:No.T16-M2 | F28S : Φ28 SS316L |
・상기 이외의 마그넷 또는 플로트를 선택하실 경우에는 상담해 주십시오.
・이 형번은 관련 마그넷 또는 플로트만을 지정하는 것을 의미합니다.
・마그넷 또는 플로트가 필요한 경우는 별도 주문해 주십시오.
⑥ 케이블 연결
CN : 커넥터 (STD)
△ G □ F : pigtail / cable end : free
△ G □ A : pigtail / cable en : 릴레이 용 커넥터 포함
( △ : 케이블 종류 = S:표준, H:고온 케이블, R:로봇 케이블, UL: cUL 케이블)
( □ : 케이블 길이(m), 최대 10m )(*)
＜ 방수 옵션 ＞( 추천 : 피그테일 (WP3G) )
WPCN : 수중 커넥터 타입
WP3G□F : pigtail / cable end : free
WP3G□A : pigtail / cable end : 릴레이용 커넥터 포함 ( □ : 케이블 길이(m), 최대 10m ) (*)
・P107은 상세 정보를 나타냅니다.
(*) 연장 케이블을 사용하는 경우
전압 출력: 센서 케이블(m) + 연장 케이블(m) ≤ 10m
전류 출력: 센서 케이블(m) + 연장 케이블(m) ≤ 100m

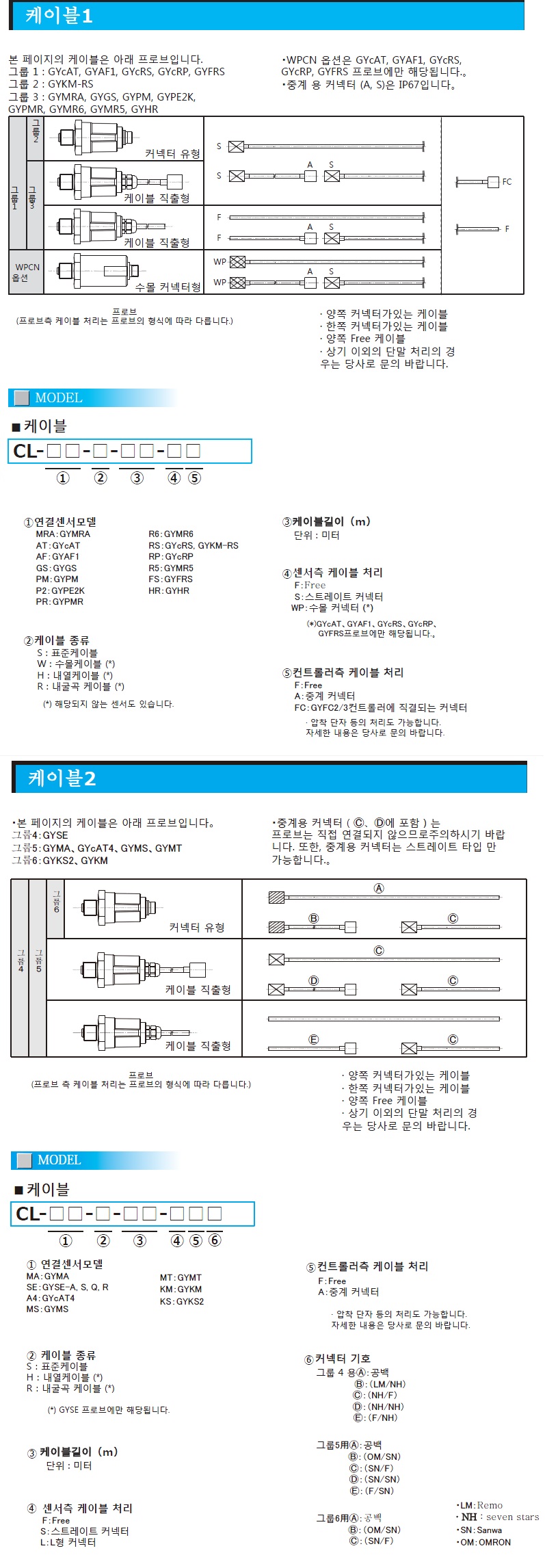

・연장 케이블은 하단 연장케이블 코드표를 참조하십시오.
・단품 커넥터는 개별적으로 주문하세요. (Straight만 해당).
⑦ 위치출력
AD :0~10V (magnet이 tip쪽으로 이동하면 출력 증가)
AR :10~0V (magnet이 tip쪽으로 이동하면 출력이 감소)
BD :4~20mA (magnet이 tip쪽으로 이동하면 출력증가)
BR : 20〜4mA (magnet이 tip쪽으로 이동하면 출력이 감소)
CD□□ :바이폴라 출력(-□V〜+□V)
(예를 들면 CD10 :-10V〜+10V )
CR□□ :바이폴라 출력(+□V〜 -□V)
(예: CR05:+5V〜-5V )
⑧ 옵션
blank : 옵션 없음
12S : 전원 공급 장치 +12VDC(총 로드 길이 L ≤630mm ) 출력: 0~5V 또는 4~20mA(부하:Max.500Ω)
SRT:SRT 옵션
(⑥ 케이블 연결 : pigtail 유형만 해당(SG) □)
H0 : 프로브 로드 100°C
X2 : 2kHz 샘플링 ( 전체 rod 길이 : 최대 750mm )
X4 : 4kHz 샘플링 ( 전체 rod 길이 : 최대 450mm )
X8 : 8kHz 샘플링 ( 전체 rod 길이 : 최대 300mm )
・옵션 내용은 106~108페이지를 확인해 주십시오.
