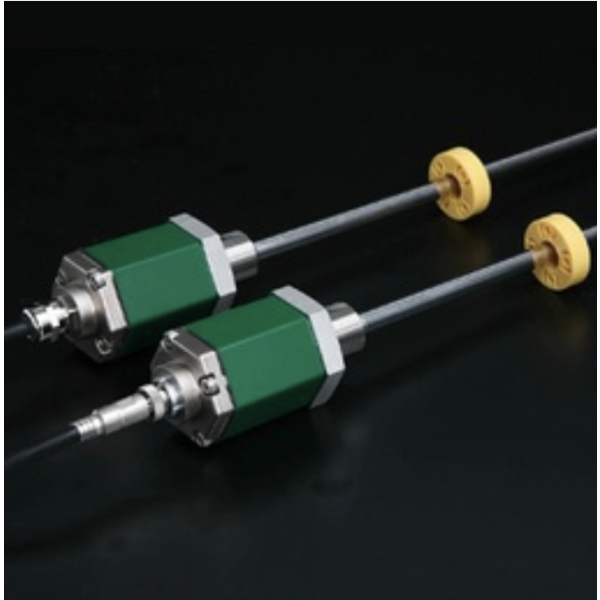

SANTEST GYSE-A 고성능 아날로그 출력 변위센서(분리형 프로브) > 변위계

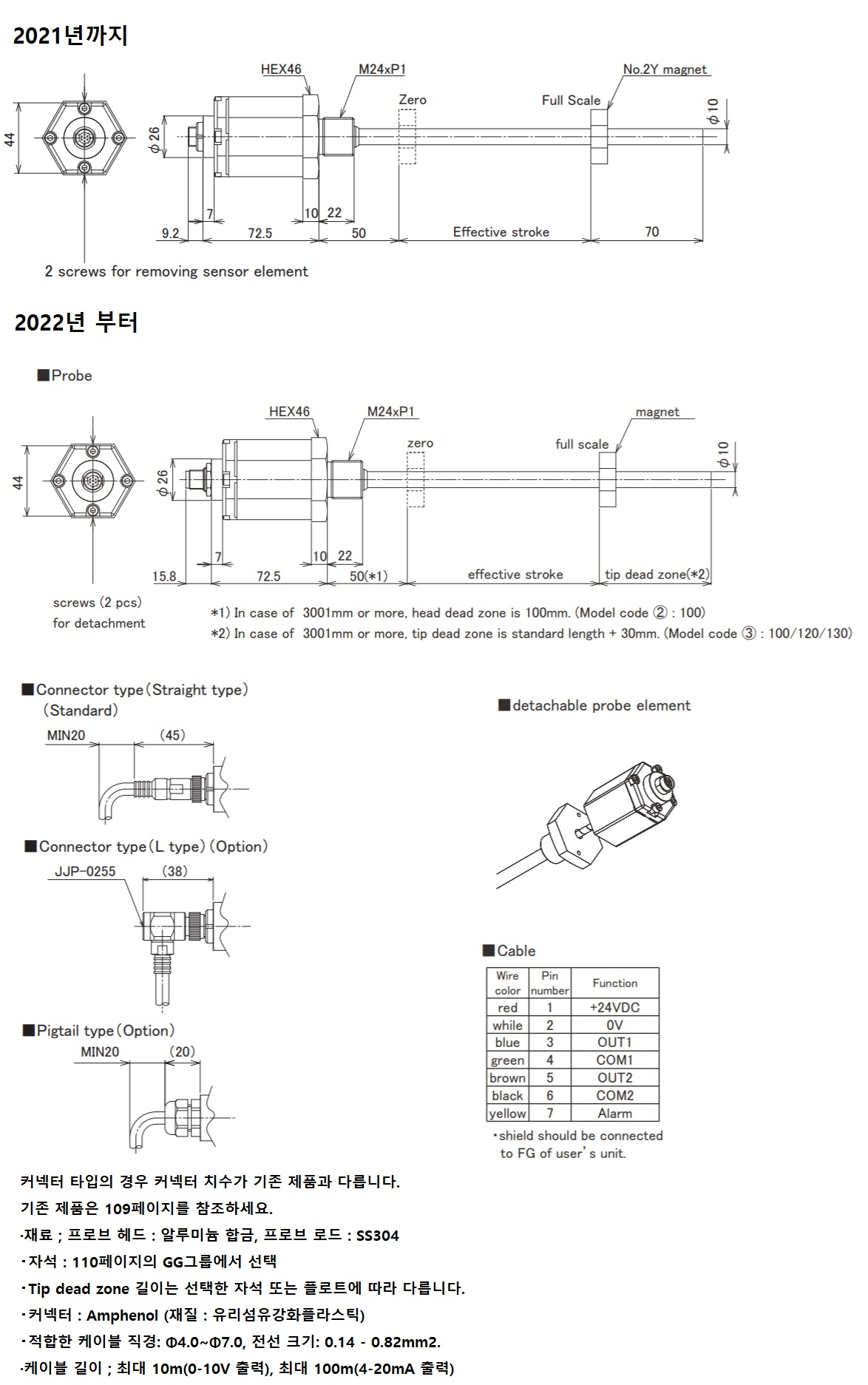

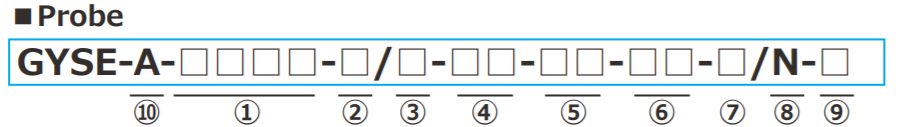

① 유효 스트로크
　　15-7500mm

② Head dead zone(인식불가지역)
　　S : 50mm (STD)
　　□ : □ mm (옵션) (고객 지정)

③ Tip dead zone(인식불가지역)
　　S : 70mm / 90mm / 100mm (STD)
　　・ S (STD 길이)는 선택한 마그넷 또는 ⑤의 플로트에 따라 다릅니다.

□ : □ mm (옵션) (고객 지정)

④ Thread/Rod diamete
　　M : M24xP1.0,Rod Φ10 (STD)
　　N : M18xP1.5,Rod Φ10
　　U : 3 / 4-16UNF-3A,RodΦ10
　　M8 : M24xP1.0,Rod Φ8
　　N8 : M18xP1.5,Rod Φ8
　　U8 : 3 / 4-16UNF-3A,Rod Φ8
　　M14 : M24xP1.0,Rod Φ13.8
　　Z : EF (유연한 요소) 만 (외부 하우징 없음)

⑤ 관련 Magnet 또는 플로트

⑥ 케이블 연결
　　CN : 기존커넥터(2021년 11월 5일 이전)

      8P:커넥터(STD)-신규Connector
　　△ G □ F : pigtail / cable end  : free
　　△ G □ A : pigtail / cable en : 릴레이 용 커넥터 포함 (□ : 케이블 길이 (m))
　　　　(△ : 케이블 유형 S : 표준 , H : 고온 케이블, R : 로봇 케이블 , UL:cUL 케이블)

(*) 연장 케이블을 사용하는 경우
전압 출력: 센서 케이블(m) + 연장 케이블(m) ≤ 10m
전류 출력: 센서 케이블(m) + 연장 케이블(m) ≤ 100m
・연장 케이블은 P.114 를 참조하십시오.
・느슨한 결합 커넥터가 필요한 경우 커넥터(Straight 또는 L자형)를 별도로 주문해야 합니다.

⑦ 위치출력( OUT1 )
　　AD:0~10V(magnet이 tip쪽으로 이동하면 출력이 증가)
　　AR:10~0V(magnet이 tip쪽으로 이동하면 출력이 감소)
　　BD:4~20mA(magnet이 tip쪽으로 이동하면 출력이 증가 )
　　BR:20~4mA( magnet이 tip쪽으로 이동하면 출력 감소 )
　　CD□□:바이폴라(bipolar) 출력( -□V〜+□V )

　　　　　　　　(예: CD10:-10V〜+10V )
　　CR□□:바이폴라(bipolar) 출력( + □V〜-□V )
　　　　　　　　(예: CR05:+5V〜-5V )
　　VZ/F:옵션(지정 전압)
　　　　　　　　(예: V1/5:1〜5V, V9.5/0.5:9.5〜0.5V )
　　IZ /F:옵션(지정 전류)
　　　　　　　　(예: I5.2/20:5.2~20mA, I18/5:18~5mA)

【 Z=제로 위치에서 출력, F=풀 위치에서 출력 】

⑧ 옵션 : 아날로그 출력( OUT2 )
　　・N : 옵션 없음(표준)
　　・위치 출력 : ⑦에서 선택
　　・속도 출력(주1)
　　　　VA[ ]:±10V
　　　　WB[ ]:4〜20mA
　　　　[ ]:max. 속도(1.00~999 mm/s)
　　　　　　　　< ex.9R99 : max. 속도 = 9.99mm/s >
(주1)
VA : 마그넷 정지 시 출력은 0V입니다.
프로브 팁 쪽으로 이동할 때 +10V.
WB : 마그넷 정지시 4mA 출력.
임의의 방향으로 이동할 때 20mA.

⑨ 옵션
　　blank : 옵션 없음
　　SRT : SRT 옵션 ( ⑥케이블 연결 : Pigtail 타입만 해당 )
　　H0 : 프로브 로드 100°C
　　EF : 플렉시블 소자 (로드 Φ10만 해당)

      X2 : 2kHz 샘플링 (로드 길이 : 750mm 이하)

      X3 : 3kHz 샘플링 (로드 길이 : 600mm 이하)

       X4 : 3.75kHz 샘플링 (로드 길이 : 450mm 이하)

・SRT 옵션에 대한 자세한 내용은 108페이지를 확인하십시오

・옵션 사항은 P.106 ~109를 확인해 주십시오.

・EF 옵션(표준)이 없는 경우, 로드부가 강성인데도 GYSE-A 프로브 소자는 탈착 가능합니다.
EF 옵션의 경우 정확도 또는 기타 사양에 대해서는 공장에 문의하십시오.

⑩ 2개의 자석 옵션
　　A: 1개의 자석(표준)
　　A2MR: 2개의 자석( 2개 사이의 상대 거리)(*)
　　A2ME: 2개의 자석( 각 자석 위치 )(*)
　　 ( 공장에 문의하십시오 )

(*) 표준자석 사용시 Min. 2개의 자석 사이의 근접 거리는 75mm입니다.
다른 자석을 사용하는 경우에는 당사에 문의하십시오.
