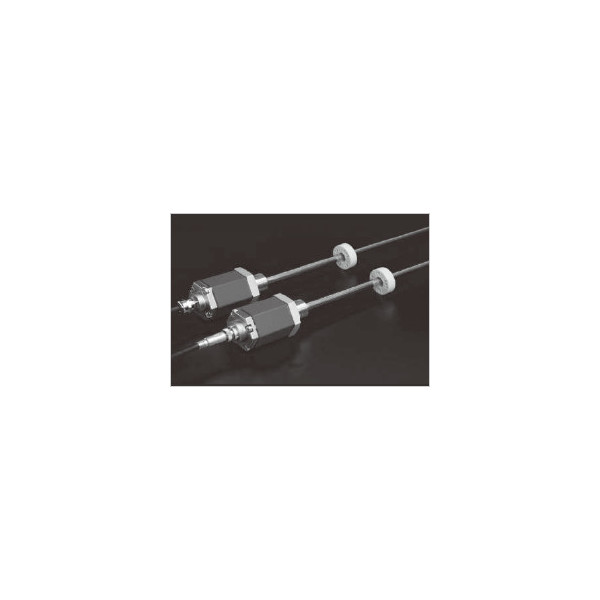

| 비선형 성 | ≦ ± 0.025 % FS TYP |
|---|---|
| 분해능 | 0.1mm-0.001mm 지정 |
| 반복성 | ≦ ± 0.001 % FS (최소 ± 3μm) |
| 온도 경향 | ± 15ppmFS / ° C 이하 |

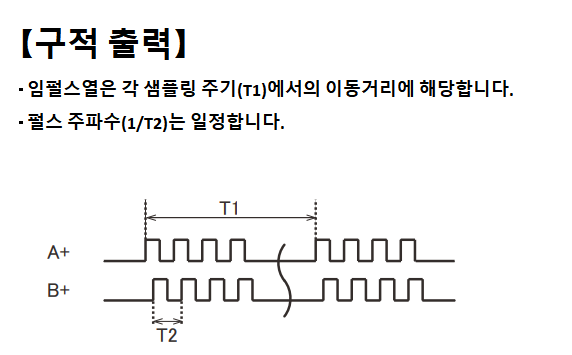

| 포지션 (STD) | A / B 펄스, Z 펄스 없음 라인 드라이버, 펄스 주파수. 250kHz |
| 속도 (옵션) | 사용할 수 없습니다 |
| 경보 | OPEN 드레인 50V 0.1A (MAGNET 분 실용) |
| 전원 공급 | +24 (± 2) VDC (100mA) |
| 샘플링 주파수. | 표준 1kHz (스트로크 1000mm까지) |
| MAX. 압력 | 35MPa (프로브로드) |
| 작동 온도. | -20 ° C ~ + 75 ° C |
| 보관 온도. | -40 ° C ~ + 75 ° C |
| 내진동 | 15G (20-100Hz) |
| 내충격 | 100G (2msec) |
| IP 등급 | IP67 |
・상기 정도는 유효 스트로크 300mm 이상의 센서에 적용됩니다.
・스트로크 300mm 미만의 사양은 스트로크 300mm와 동일합니다..

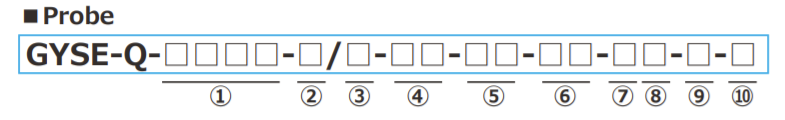

① 유효 스트로크
15 ~ 7500mm
② Head dead zone(인식불가영역)
S : 50mm (STD)
□ : □ mm (옵션) (고객 지정)
③ Tip dead zone(인식불가영역)
S : 70mm / 90mm / 100mm (STD)
・ S (STD 길이)는 선택한 MAGNET 또는 ⑤의 플로트에 따라 다릅니다.
| Tip dead zone | MAGNET | float |
|---|---|---|
| 70mm | M2PN, M0SM, M0LM, M3, M11N, BA | F25N, F28N |
| 90mm | F28S, F30S | |
| 100mm | T144, T163 | F40S,F42S,F50S,F54S |
□ : □ mm (옵션) (고객 지정)

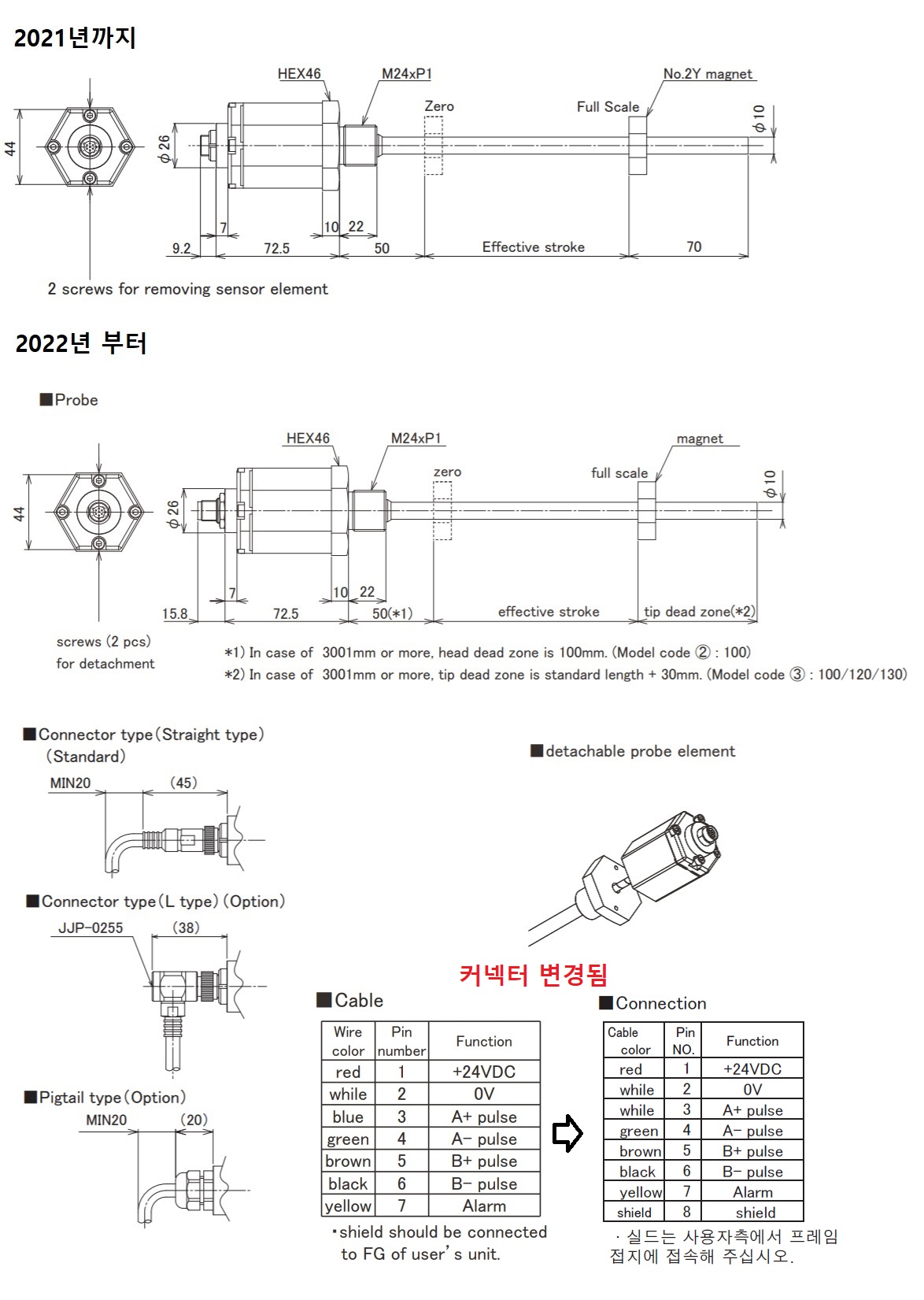

④ Thread/Rod diameter
M :M24xP1.0, ROD Φ10(STD)
N : M18xP1.5, ROD Φ10
U :3/4-16UNF-3A, ROD Φ10
M8 : M24xP1.0, ROD Φ8
N8 : M18xP1.5, rod Φ8
U8 :3/4-16UNF-3A, rod Φ8
M14 :M24xP1.0, rod Φ13.
Z: 센서 엘리먼트만(SUS 하우징 없음)
| ＜ Magnet ＞ | ＜ float＞ |
|---|---|
| M2PN :No.2PN (표준) M0SM :No.ΦSPM M0LM :No.ΦLPM M3 :No.3 M11N :No.11N T144 :No.T14-M4 T163 :No.T16-M3 BA : No.2KYN -17-LG | F28S:Φ28 SS316L F30S : Φ30 SS316L F40S : Φ40 SS316(B) F42S : Φ43 SS316L F50S : Φ50 SS316L F54S : Φ54 SS304 F25N :RF-A10 플라스틱 F-A2 |
・상기 이외의 마그넷 또는 플로트를 선택하실 경우에는 상담해 주십시오.
・이 모델 코드는 관련 마그넷 또는 플로트만을 지정하는 것을 의미합니다.
・마그넷 또는 플로트가 필요한 경우에는 별도로 주문하십시오
⑥ 케이블 연결
CN：커넥터형(M12-8pin)
△G□F：케이블 직출/케이블 단절방형
△G□A：케이블 직출/케이블단 중계 커넥터 부착
(□:케이블 길이(m) 입력, Max.10m)(*)
(△:케이블 유형 S : 표준 , H : 고온 케이블, R : 로봇 케이블, UL :cUL 케이블)
·연장 케이블을 이용한 경우
센서 케이블(m)＋연장 케이블(m)≦100m
・커넥터 부착 케이블이나 연장 케이블은, 「이쪽」으로부터 선택해 주세요.
・상 커넥터는 부속 하지 않습니다. 상 커넥터가 필요한 경우는 별도 지시 바랍니다.
(스트레이트 커넥터 혹은 L형 커넥터를 선택할 수 있습니다)
⑦ 해상도
D2 : 0.1mm
D3 : 0.05mm
D4 : 0.01mm (표준)
D5 : 0.005mm
D7 : 0.002mm
D8 : 0.001mm
⑧ 방향
D : MAGNET이 Tip쪽으로 이동하면 출력이 증가합니다.
R : MAGNET이 Tip쪽으로 이동하면 출력이 감소합니다.
⑨ 펄스 주파수
1 : 1MHz
2 : 500kHz (⑦ 분해능 : D7, D8의 경우 STD)
3 : 250kHz (⑦ 분해능 : D2-D5의 경우 STD)
4 : 125kHz
6 : 31kHz
7 : 15kHz
・ 마그넷 허용 속도는 선택한 분해능과 펄스 주파수에 따라 다릅니다.
・ STD 설정의 허용 속도는 다음과 같습니다.
| 분해능 (mm) | 펄스 주파수. | MAX. MAGNET 속도 |
|---|---|---|
| 0.1 | 250kHz | (*)15m / 초 |
| 0.05 | 250kHz | (*)15m / 초 |
| 0.01 | 250kHz | 8m / 초 |
| 0.005 | 250kHz | 4m / 초 |
| 0.002 | 500kHz | 3.2m / 초 |
| 0.001 | 500kHz | 1.6m / 초 |
* (노이즈 캔슬링 기능의 경우)
⑩ 옵션
Blank : 옵션 없음
SRT : SRT 내충격 옵션( ⑥ 케이블 연결 : 피그테일 타입만 해당 )
