    내환경성 압소코더 검출기 일체형 실린더 CYLNUC®

    헤비 듀티 스마트 선형 위치 감지 실린더 CYLNUC®

    CYLNUC는 NSD 스마트 및 헤비 듀티 실린더 선형 위치 감지 실린더로, 감지 스트로크 범위 전체에 걸쳐 선형 이동량 및 로드 확장량을 나타냅니다.

    유압식 SCHH  내환경성 압소코더 검출기 일체형 실린더

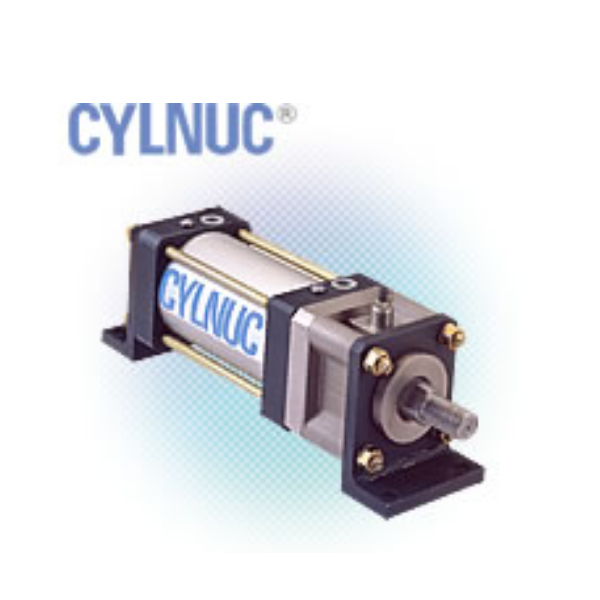

    写真：低油圧タイプ SCHH / 空気圧タイプ SCAH

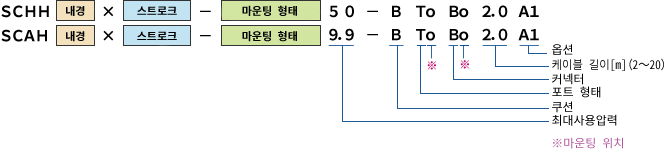

    형식 예





    시스템구성





    그림 : 유압식 SCHH / 공압식 SCAH 시스템 구성

    사양


    실린더
    항목사양
    Tube내경(mm)
    		φ40φ50φ63φ80φ100
    로드diameter(mm)
    		φ18φ20φ20.4φ28φ36
    스트로크 (mm)No bellows
    		50〜100050〜140050〜160050〜1800
    bellows
    		50〜140050〜1500
    사용압력범위(Mpa)0.2〜5.0
    내압시험압력(MPa)7.5
    동작 유체일반 광물유,  water 글리콜계 작동유
    피스톤속도범위(mm/s)3〜300
    사용주위온도(℃)5〜120

    검출기



    항목사양
    압솔루트 검출범위 (mm)12.8
    분해능 (μm)1.5625
    반복 재현성 (μm)10 mim. [무부하일 경우]
    직선성오차 (mm)0.15 + L/1000 Max.　　L：스트로크
    보호등급IP67(JEM 1030에 준거)
    내진동2.0×102 m/s2 {20G} 200Hz 상하 4h 전후2h (JIS D1601)
    내충격4.9×103 m/s2 {500G} 0.5ms 상하 전후 각3회 (JIS C5026)

    실린더의 각 사용압력으로 얻을 수 있는 추력(이론값)



    Tube 내경
    (mm)    		실린더
    단면적
    (mm2)    		로드경
    (mm)    		로드
    단면적
    (mm2)    		수압면적
    (mm2)    		각 사용압력으로 얻어지는 추력 (N)
    1.0MPa2.0MPa3.0MPa3.5MPa5.0MPa
    φ401256φ18254헤드 측125612562513376943986283
    로드 측100210022004300635075010
    φ501963φ20314헤드 측196319633926589068729817
    로드 측164916493298494857728246
    φ633117φ22.4394헤드 측31173117623493511091015586
    로드 측2723272354468169953113615
    φ805026φ28615헤드 측5026502610053150791759225132
    로드 측441044108821132321543722053
    φ1007853φ361017헤드 측7853785315707235612748839269
    로드 측6836683613672205082392634180

    질량



    Tube내경
    (mm)    		기본질량
    （스트로크 0 mm）
    (kg)    		스트로크
    10 mm 당 질량
    (kg)    		취부방식에 의한 가산 질량 (kg)
    OOLBFAFBCACBTATC
    φ403.20.0900.510.310.310.430.500.270.42
    φ505.00.0800.920.450.450.620.890.410.73
    φ635.50.1001.240.620.620.961.250.500.77
    φ808.80.1902.131.521.521.572.251.761.51
    φ10012.40.2403.442.512.512.443.362.902.69
