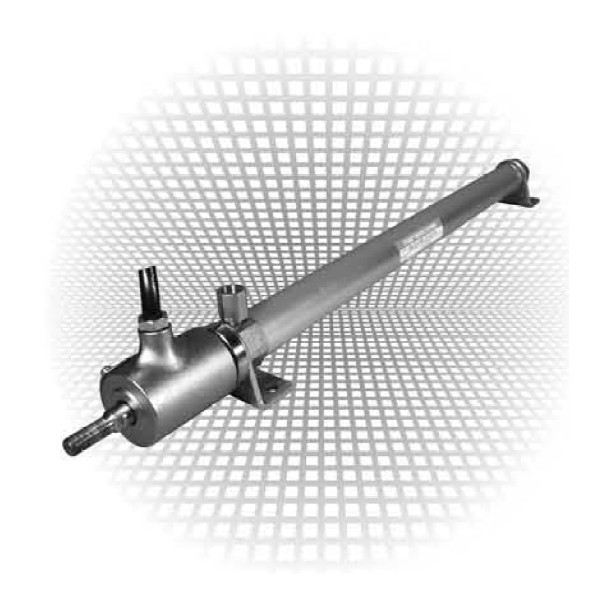

NSD CSA 압소코더 검출기 일체형 실린더(표준형) > 변위계

NSD CSA 압소코더 검출기 일체형 실린더(표준형) 요약정보 및 구매

소형 공기압타입

추천하기
판매가격 전화문의
제조사 NSD
원산지 일본
모델 CSA

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

    모델 코딩




    CSA- [a] × [b]-[c] [d] -C [e]-[f]

    표준 모델 코드 : CSA-20 × 250-FA7-C2.0-A 1

    ITEMCODEDescription
    ABore size
    		20Φ20단위 : mm
    40Φ40
    B스트로크 길이30 ~ 500Φ20표준 스트로크 : 50, 100, 150, 200, 250, 300, 350, 400, 450, 500단위 : mm
    30 ~ 700Φ40표준 스트로크 : 50, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700

    C

    		장착 스타일[FA]Flange on rod end side : 로드 엔드 측 플랜지:                        edaa80315faf2bf4eccee10ea6f10880_1617104919_0662.gif
    [LS]Foot on rod end side /parallel to axis :한쪽 축 방향 Foot형     edaa80315faf2bf4eccee10ea6f10880_1617105044_9718.gif
    [TB] Trunnion on head end side : 헤드 측 Trunnion                 edaa80315faf2bf4eccee10ea6f10880_1617105076_7639.gif
    [FB] Flange on head end side : 헤드 측 플랜지                         edaa80315faf2bf4eccee10ea6f10880_1617105092_1185.gif
    [LB] Foot both ends /parallel to axis:축 방향 Foot 형                      edaa80315faf2bf4eccee10ea6f10880_1617105105_1767.gif
    D최대 작동 압력70.7MPa
    0HOLE이 있는 피스톤
    E상호 연결 센서 케이블 길이2.02m
    F선택권A 1Lock nut (accessory)-잠금 너트 (부속품)
    A 2Clevis / single
    A 3Clevis / Double (Pivot 핀 A4와 함께 제공)
    A 4Pivot pin (for Clevis)    (클레 비스 용)
    C 4Bellows-자바라

    기타 사양에 대해서는 문의 해주십시오 .


    시스템 설정







    사양


    실린더



    ITEM
    		Specification
    구멍 크기Φ20Φ40
    로드 직경 (mm)Φ10Φ14
    스트로크 (mm)벨로우즈없이30 ~ 50030 ~ 700
    벨로우즈
    사용 압력 범위 (MPa)0.1 ~ 0.7
    내압 (MPa)1.05
    작동 유체압축 공기
    실린더 속도 범위 (mm / s)50 ~ 500
    사용 주위 온도 (℃)5 ~ 60

    적용 가능한 센서



    ITEM
    		Specification
    절대감지범위12.8
    분해능 (mm)0.00156
    선형성 오차 (mm)0.25 + L / 2000 최대. L : 스트로크
    보호 등급IP67 (JAM 1030 표준 준수)
    내 진동2.0 × 10 2 m / s 2 {20G} 200Hz up / down 4h, forward / back 2h, JIS D1601 표준 준수
    내 충격성4.9×103 m/s2 {500G} 0.5ms JIS C5026 표준 up / down / forward / back×3회 각각



    다양한 작동 압력에서 이론적 인 실린더 추력 값



    튜브내경
    (mm)    		Cross-sec. 실린더
    면적 (mm 2 )
    		로드직경.
    (mm)    		Cross-sec.. 피스톤로드
    면적 (mm 2 )

    피스톤로드
    면 의 면적
         (mm 2 )      		실린더 추력 (N)
    0.2MPa0.3MPa0.4MPa0.5MPa0.6MPa0.7MPa
    Φ20314Φ1078Push 3146294125157188219
    Pull 235477094117141164
    Φ401256Φ14153Push 1256251376502628753879
    Pull 1102220330441551661771

    질량



    튜브 내경
    (mm)    		기본 질량
    (제로 스트로크)
    (kg)
    10mm 당 스트로크 질량
    (kg)    		장착 형식에 따른 추가 질량 (kg)
    파FBLBLS결핵
    Φ201.20.010.060.060.150.080.10
    Φ401.50.020.150.150.260.130.20
