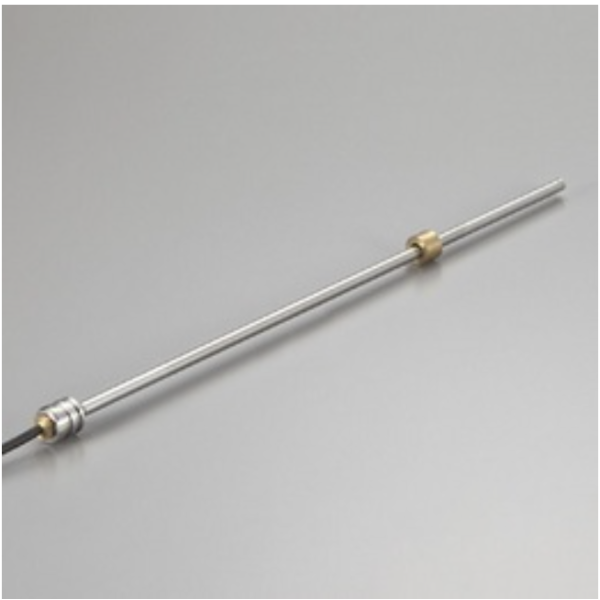

SNATEST GYPMR COMPACT 센서 헤드 프로브
| 비선형성 | ≤ ±0.05%FS 일반 |
|---|---|
| 분해능 | (아날로그) ≤0.01%FS (디지털) ≤0.1mm |
| 반복성 | ≤±0.01%FS |
| 온도 경향 | ≤±45ppmFS |
| 최대 압력 | 35MPa(프로브 로드) |
| 작동 온도 | -20°C~+80°C |
| 보관 온도 | -40°C~+80°C |
| 진동 | 6G(또는 40Hz 2mmPP) |
| 충격 | 20G(2msec) |
| IP 등급 | IP67 |
・상기 정도는 유효 스트로크 300mm 이상의 센서에 적용됩니다.
・스트로크 300mm 미만의 사양은 스트로크 300mm와 동일합니다.
① 유효 스트로크
15mm~2000mm
② Head dead zone(인식불가지역)
S :20mm (Std.)
□ :□mm ( 옵션 ) ( 고객이 지정 )
・ 가능한 Min. 길이는 선택한 자석 또는 플로트에 따라 다릅니다.
③ Tip dead zone(인식불가지역)
S:70mm(표준)
・S(표준 길이)는 ⑤에서 선택한 자석 또는 플로트에 따라 다릅니다.
| magnet | |
|---|---|---|
70mm | MG178, M2PN, M11N | |
100mm | T144, T163 |
□ : □mm(옵션)(고객 지정)
・가능한 Min. 길이는 선택한 자석 또는 플로트에 따라 다릅니다.
④ Thread / Rod diameter
P8 : O링, 로드 Φ8(표준)
⑤ 관련 magnet
magnet |
|---|
MG178:No.178(표준) |
・상기 이외의 마그넷 또는 플로트를 선택하실 경우에는 상담해 주십시오.
・이 모델 코드는 관련 마그넷 또는 플로트만을 지정하는 것을 의미합니다.
・마그넷 또는 플로트가 필요한 경우에는 별도 주문해 주십시오.
⑥ 케이블 연결
G□F : pigtail / 케이블 끝 : free
G□A : pigtail / 케이블 끝 : 릴레이용 커넥터 포함
( □: 케이블 길이(m), Max.10m ) (*)
(*) 연장 케이블
센서 케이블(m) + 연장 케이블(m) ≤ 100m를 사용하는 경우
・연장 케이블은 P.112 를 참조하십시오.
⑦ 출력
00 : 외부 컨트롤러에 따라 다름
