SANTEST GYcAT 아날로그 출력 변위센서 > 변위계

SANTEST GYcAT 아날로그 출력 변위센서 요약정보 및 구매

표준 아날로그 출력. 선형성 : ≦ ± 0.05 % FS. 액상 LEVEL GAGE로 사용가능

추천하기
판매가격 전화문의
제조사 SANTEST
원산지 일본
모델 GYcAT

관련상품

  • 상품 정보

    상품 상세설명

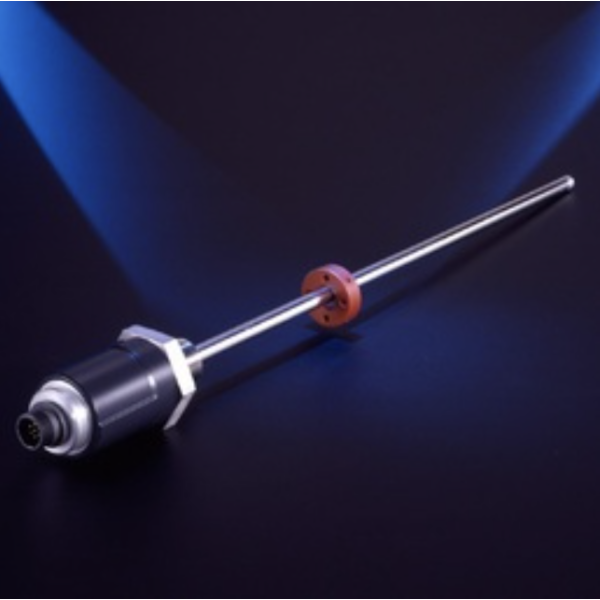

    SANTEST GYcAT 아날로그 출력 변위센서

    표준아날로그 출력
    저비용 ・ 올인원 프로브 ・ 내장 컨트롤러


    GYcAT에 직접 24VDC 전원을 공급해야만 자석 위치에 비례하는 전압 또는 전류 아날로그 신호를 얻을 수 있습니다 .
    알람 출력기능이 있으며 노이즈 캔슬링 기능(소음 제거 기능)이 있습니다.

    옵션으로 고속 샘플링, SRT 및 고온 (rod 부분만)에서 사용 가능합니다.

    　· CE 마킹
    　· 노이즈 캔슬링



    Specification


    비선형 성≦ ± 0.05 % FS TYP
    분해능
    		≦ 0.01 % FS
    반복성≦ 0.01 % FS
    온도 경향± 40ppmFS / ° C 이하
    전압 출력0-10V 또는 10-0V
    (출력 전류 : 최대 5mA, 부하 : 최소 2kΩ)
    전류 출력4-20m 또는 20-4mA
    (부하 : 최대 500Ω)
    알람 출력오픈 콜렉터 30V 0.1A
    전원 공급+24 (± 2) VDC (100mA)
    샘플링 주파수.Std 1kHz (스트로크 1000mm까지)
    MAX. 압력35MPa (프로브로드)
    작동 온도.-20 ° C ~ + 80 ° C
    보관 온도.-40 ° C ~ + 80 ° C
    내진동6G (또는 40Hz 2mmPP)
    내충격50G (2msec)
    IP 등급IP67 (10kPa, 30 분)

    ・상기 정도는 유효 스트로크 300mm 이상의 센서에 적용됩니다.
    ・스트로크 300mm 미만의 사양은 스트로크 300mm와 동일합니다.
    (*) 샘플링 주파수 최대 사용 가능합니다. 옵션으로 8kHz. 총 로드 길이 (8형) 에 따라 달라지며 소비 전류가 증가합니다.

    모델 번호




    ① 유효 스트로크
    　　15~3500mm


    ② Head dead zone(인식불가영역)
    　　S:50mm(Std.)
    　　□:□mm(옵션)(고객이 지정)
    ・가능한 Min. 길이는 선택한 자석 또는 플로트에 따라 다릅니다.


    ③ Tip dead zone(인식불가영역)
    　　S:70mm/90mm/100mm(표준)
    　　・S(표준 길이)는 ⑤에서 선택한 자석 또는 플로트에 따라 다릅니다.


    Tip dead zone
    		magnet
    		float
    70mmM2P, M0, M11F25N, F28N
    90mmF28S, F30S
    100mmT142,T162F40S, F42S, F50S, F54S

    　□ :□mm ( 옵션 ) ( 고객 지정 )
    ・ 가능한 Min. 길이는 선택한 자석 또는 플로트에 따라 다릅니다.


    ④ Thread/Rod diameter
    　　M : M24xP1.0,로드 Φ10 (STD)
    　　N : M18xP1.5,로드 Φ10
    　　U : 3 / 4-16UNF-3A,로드
    　　Φ10 M8 : M24xP1.0,로드 Φ8
    　　N8 : M18xP1.5,로드 Φ8
    　　U8 : 3 / 4-16UNF-3A,로드 Φ8
    　　M14 : M24xP1.0,로드 Φ13.8

    ⑤ 관련 자석 또는 플로트

    magnetfloat(레벨게이지로 사용시)
    M2P:No.2P(표준)
    MG0:No.Φ
    M11:No.11
    T142:No.T14-M2
    T162:No.T16-M2

    F28S : Φ28 SS316L
    F30S : Φ30 SS316L
    F40S : Φ40 SS316(B)
    F42S : Φ43 SS316L
    F50S : Φ50 SS316L
    F54S : Φ54 SS304
    F25N : RF-A10 plastic
    F28N : RF-A6 plastic

    　・상기 이외의 마그넷 또는 플로트를 선택하실 경우에는 상담해 주십시오.
    　・이 형번은 관련 마그넷 또는 플로트만을 지정하는 것을 의미합니다.
    　・마그넷 또는 플로트가 필요한 경우는 별도 주문해 주십시오.

    ⑥ 케이블 연결
    　　CN : 커넥터 (STD)
    　　△ G □ F : pigtail / cable end  : free
    　　△ G □ A : pigtail / cable en : 릴레이 용 커넥터 포함

    　　　　( △ : 케이블 종류 = S:표준, H:고온 케이블, R:로봇 케이블, UL: cUL 케이블)

               ( □ : 케이블 길이(m), 최대 10m )(*)

    ＜ 방수 옵션 ＞( 추천 : 피그테일 (WP3G) )
    　　WPCN : 수중 커넥터 타입
    　　WP3G□F : pigtail / cable end : free
    　　WP3G□A : pigtail / cable end  : 릴레이용 커넥터 포함 ( □ : 케이블 길이(m), 최대 10m ) (*)

    ・P107은 상세 정보를 나타냅니다.

    (*) 연장 케이블을 사용하는 경우
    전압 출력: 센서 케이블(m) + 연장 케이블(m) ≤ 10m
    전류 출력: 센서 케이블(m) + 연장 케이블(m) ≤ 100m
    ・연장 케이블은 하단 연장케이블 코드표를 참조하십시오.
    ・단품 커넥터는 개별적으로 주문하세요. (Straight만 해당).


    ⑦ 위치출력
    　　AD :0~10V (magnet이 tip쪽으로 이동하면 출력 증가)
    　　AR :10~0V (magnet이 tip쪽으로 이동하면 출력이 감소)
    　　BD :4~20mA (magnet이 tip쪽으로 이동하면 출력증가)
    　　BR : 20〜4mA (magnet이 tip쪽으로 이동하면 출력이 감소)
    　　CD□□ :바이폴라 출력(-□V〜+□V)
    　　　　　　　(예를 들면 CD10 :-10V〜+10V )
    　　CR□□ :바이폴라 출력(+□V〜 -□V)
    　　　　　　　(예: CR05:+5V〜-5V )

    ⑧ 옵션
    　　blank  : 옵션 없음
    　　12S : 전원 공급 장치 +12VDC(총 로드 길이 L ≤630mm ) 출력: 0~5V 또는 4~20mA(부하:Max.500Ω)
    　　SRT:SRT 옵션

    (⑥ 케이블 연결 : pigtail 유형만 해당(SG) □)
    　　H0 : 프로브 로드 100°C
    　　X2 : 2kHz 샘플링 ( 전체 rod 길이 : 최대 750mm )
    　　X4 : 4kHz 샘플링 ( 전체 rod 길이 : 최대 450mm )
    　　X8 : 8kHz 샘플링 ( 전체 rod 길이 : 최대 300mm )

    ・옵션 내용은 106~108페이지를 확인해 주십시오.

    Dimensions

    ・재질 프로브 헤드：Al 다이캐스트, 프로브 로드：SS304
    ・magnet : 110페이지의 B군에서 선택
    ・Tip dead zone 길이는 선택한 마그넷 또는 플로트에 따라 다릅니다.
    ・커넥터：산와 SNW-1607-PCF（재질：아연 합금 불소 수지）
    ・적합 케이블 지름：φ6.6～φ7.5, 전선 사이즈：0.5mm2 이하
    ・케이블 길이 : Max.10m(0-10V 출력), Max. 100m(4-20mA 출력)


    연장케이블 필요시 아래에서 사양 지정 필요
