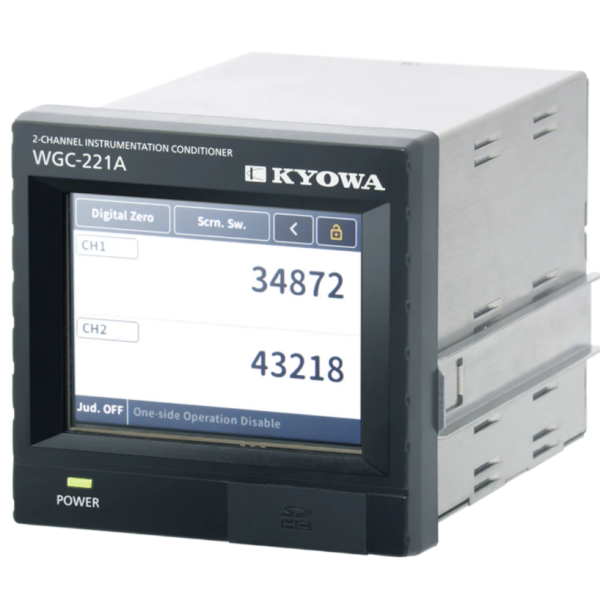

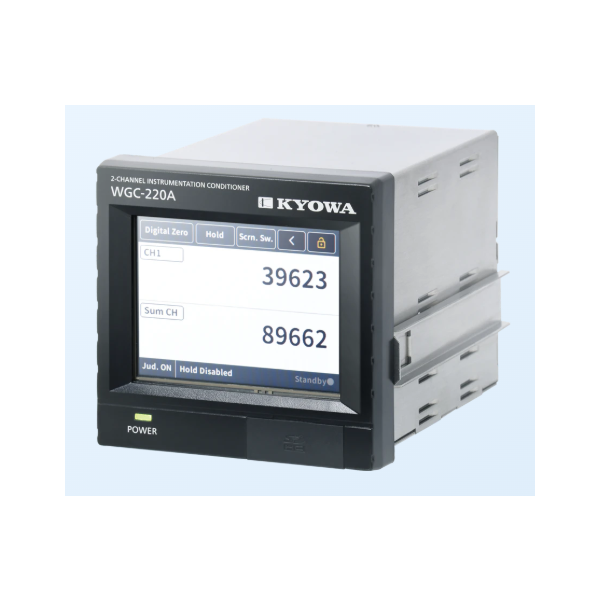

KYOWA WGC-220A WGC-221A 고속 2채널 인디케이터 > 인디케이터

2

NDIS4109(9핀) 리셉터클 모델: EPRC07-R9FNDIS

NDIS4109(9핀) 플러그 모델: EPRC07-P9MNDIS

스트레인 게이지 트랜스듀서

브리지 인가전압 5V시: 87.5 - 1000 Ω 브리지 인가전압 10V시: 175 - 1000 Ω

5, 10 VDC
원격 감지 가능(왕복 최대 10 Ω의 케이블 저항)

평형 차동 입력

±3.2mV/V 이내

± 이내(0.02% FS +1자리)

±0.25μVRTI/ºC 이내

±0.01%/ºC 이내

4000회/초

24비트

ML-800-S1H-2P

±5 V (부하 저항 5 kΩ 이상)

±200mV 이내

IEEE1451.4 혼합 모드 변환기 인터페이스 Class2

IEEE에 따라 정보가 작성되어야 합니다.

템플릿 번호 33, 케이블 길이는 30m 이하일 것

10, 30, 100, 300 Hz, 없음(1 kHz 이상)

-3±1 dB

-12±3dB/oct.

D-sub 15핀

8

±10 V (부하 저항 2 kΩ 이상) 스케일링 가능

250VAC 1분간

4 KHz

±0.1% FS 이내

3.5인치 컬러 LCD

70.1 × 52.6 mm

320 × 240 dots

저항성 유형

-99999 - +99999 카운트

수치 표시: 약 4회/초

D-sub 9핀

Type-B

산업용 SD 카드*2

SDHC

최대 32GB

FAT 32

PCR-E36LMD-SL+

PCR-S36FS+
(케이블용 커넥터 케이스:PCR-LS36LA)

11

영점 명령, TEDS 명령, 진단 명령, 레벨 테스트 명령, 잠금 명령, 값 추가 명령, 오류 제거 명령, 패턴 선택 명령 1, 패턴 선택 명령 2, 채널 1 × 2 명령, 채널 2 × 2 명령

무전압 접점 신호 또는 오픈 컬렉터(NPN)

약 12 VDC

5 mA 이하

15

비교기 출력 A,

비교기 출력 B,

비교기 출력 C,

비교기 출력 D,

비교기 출력 E,

비교기 출력 F,

비교기 출력 G,

비교기 출력 H,

Judger 출력,

오류 출력,

채널 1 오류,

채널 2 오류,

정상,

SD 통신 중,

SD 용량 낮음

오픈 컬렉터(NPN)

30 VDC, 30 mA (저항 부하)

감도 Reg. Cal, 실제 부하 Cal, 숫자 값 Reg. Cal, TEDS 수동 캘리브레이션, TEDS 자동 캘리브레이션
타겟 CH: CH1, CH2

1
산술 표현식 :
(CH1 + CH2) × 곱셈 계수

1
산술 표현식 :
(CH1 - CH2) × 곱셈 계수


또는
(CH2 - CH1) × 곱셈 계수
선택 가능

× 0.01 - × 10.00

Target CH: Sum CH, Diff. CH (개별 구성 가능)
수동 설정:
임의의 값을 Coefficient of Multiplication으로 설정

자동 캘른(Automatic Caln):
현재 CH1 및 CH2 측정값의 합계(차이)와 목표 값에서 곱셈 계수를 계산합니다.

임의 설정 사용 가능(모든 채널에 공통)

채널별 설정 가능

10, 30, 100, 300 Hz, 없음(1 kHz 이상)

없음, 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000, 4000회

1, 2, 5, 10, 20, 50, 100

모든 채널에 공통됨

본체 조작에 의해 실행된 경우: 유지

제어 입력, 명령에 의해: 홀드/홀드 안 선택 가능

0 - 100%(6.4mV/V의 백분율 값)

CH1 & CH2 batch execution
(메인 유닛의 조작 또는 명령에 의해 실행되는 경우에만 각 채널에 대해 실행 가능)

사용/사용 안 함

0 - ±99999 카운트

수동 설정: 모든 값을 덧셈 값으로 설정하고 추가합니다.

Tare Subtraction: 현재 측정값에 -1을 곱한 값을 덧셈 값으로 설정하고 더합니다.

수동 설정:
CH1, CH2, Sum CH, Diff. CH (개별 구성 가능)

용기 중량 빼기:
CH1, CH2 (개별 실행/배치 실행)

수동, 제어 입력, 명령

비활성화, CH1 × 2, CH2 × 2

8

선택

CH1, CH2, Sum CH, Diff CH
동일한 채널에서 여러 비교기를 설정할 수 있습니다.

알파벳, 숫자, 기호(최대 2자)

±99999 카운트, 오버 또는 언더 선택

1 색 선택 (총 8 색)

Positive/ Negative

항상 비교

0 - 9999 카운트

4000회/초 (항상 비교하는 경우)

1

8개의 비교기 중 최대 4개를 선택할 수 있습니다.

AND, 또는

긍정적/부정적

항상 판단

8

선택

CH1, CH2, 합계 CH, 차이 CH

측정값

Zero Display Value
(전압 0V가 출력될 때 표시되는 값).

Full Scale Display Value
(전압 10V가 출력될 때의 표시값)

Enable/Disable
(CH1 및 CH2에만 유효)(
활성화된 경우 보정 시 Rated Display의 값을 Full Scale
Display Value로 설정)

사용/사용 안 함

1, 2, 4

숫자

알파벳, 숫자, 기호(최대 8자)

사용/사용 안 함

4

각 캘리브레이션 값, 덧셈 값, 비교 기능 설정, 판정 기능 설정, 디지털 제로 값, DA 출력 기능 설정

수동, 제어 입력, 명령

USB, RS-485

9600, 19200, 38400 bps

수신 구분 기호: CR, LF, CRLF
전송 구분 기호: CR, LF, CRLF

01 - 99 (RS-485 전용)

Tx 및 Rx

표시 범위: -3.2000 - 3.2000mV/V(5자리)
표시 정확도: ±0.1% FS 이내

임의의 값을 표시할 수 있습니다.

레벨 테스트 값:
±99999 count

레벨 테스트 값을 표시에 추가:
Enable/Disable

레벨 테스트 제어 :
수동 / 제어 입력 / 명령

Enable/Disable
(내용 확인: Bridge Excitation, Built-in Memory)

브리지 인가전원, 제어 I/O, 통신, SD 카드, 내장 메모리, 터치 패널, 디스플레이 컬러, LED

모든 설정을 SD 카드에 저장

SD 카드에서 모든 설정 읽기

언어(일본어/영어), 백라이트 꺼짐 시간, 날짜 및 시간,

버전, 업데이트, SD 카드 형식, 초기화 설정

M3 단자대

100-240 VAC 50 / 60 Hz

20 VA 이하(100 VAC에서)

-10 to 40 ºC, 20 to 85% (비응축)

-20에서 50 ºC

100 (W) × 96 (H) × 135 (D) mm (돌출부 제외)

약 970g

GND 포트 M4 바인드

100VAC 전원 케이블(1.0m) P-23
200VAC 전원 케이블(1.0m) P-28
USB 케이블(1.0m) N-38
USB 케이블(2.0m) N-39
U-138 4109P-R05 잭(0.2m)
4109P-S32-7(원격 감지 지원)(0.2m)U-139,
4109P-S32-7(TEDS 지원)(0.2m) U-140

2

NDIS4109(9핀) 리셉터클 모델: EPRC07-R9FNDIS

NDIS4109(9핀) 플러그 모델: EPRC07-P9MNDIS

스트레인 게이지 트랜스듀서

브리지 인가전압 5V시: 87.5 - 1000 Ω 브리지 인가전압 10V시: 175 - 1000 Ω

5, 10 VDC
원격 감지 가능(왕복 최대 10 Ω의 케이블 저항)

평형 차동 입력

±3.2mV/V 이내

± 이내(0.02% FS +1자리)

±0.25μVRTI/ºC 이내

±0.01%/ºC 이내

4000회/초

24비트

ML-800-S1H-2P

±5 V (부하 저항 5 kΩ 이상)

±200mV 이내

IEEE1451.4 혼합 모드 변환기 인터페이스 Class2

IEEE에 따라 정보가 작성되어야 합니다.

템플릿 번호 33, 케이블 길이는 30m 이하일 것

10, 30, 100, 300 Hz, 없음(1 kHz 이상)

-3±1 dB

-12±3dB/oct.

D-sub 15핀

8

±10 V (부하 저항 2 kΩ 이상) 스케일링 가능

250VAC 1분간

4 kHz

±0.1% FS 이내

3.5인치 컬러 LCD

70.1 × 52.6 mm

320 × 240 dots

저항성 유형

-99999 - +99999 카운트

수치 표시: 약 4회/초

D-sub 9핀

Type-B

산업용 SD 카드*2

증권 시세 표시기

최대 32GB

FAT 32

PCR-E36LMD-SL+

PCR-S36FS+
(케이블용 커넥터 케이스:PCR-LS36LA)

11

영점 명령, TEDS 명령, 진단 명령, 레벨 테스트 명령, 잠금 명령, 값 추가 명령, 오류 제거 명령, 패턴 선택 명령 1, 패턴 선택 명령 2, 보류 명령, 재설정 명령

무전압 접점 신호 또는 오픈 컬렉터(NPN)

약 12 VDC

5 mA 이하

15

비교기 출력 A,

비교기 출력 B,

비교기 출력 C,

비교기 출력 D,

비교기 출력 E,

비교기 출력 F,

비교기 출력 G,

비교기 출력 H,

판단 출력,

오류 출력,

채널 1 오류,

채널 2 오류,

정상,

SD 통신 중,

SD 용량 낮음

오픈 컬렉터(NPN)

30 VDC, 30 mA (저항 부하)

감도 Reg. Cal, 실제 부하 Cal, 숫자 값 Reg. Cal, TEDS 수동 캘리브레이션, TEDS 자동 캘리브레이션
타겟 CH: CH1, CH2

1
산술 표현식 :
(CH1 + CH2) × 곱셈 계수

1
산술 표현식 :
(CH1 - CH2) × 곱셈 계수
또는
(CH2 - CH1) × 곱셈 계수
선택 가능

× 0.01 - × 10.00

Target CH: Sum CH, Diff. CH (개별 구성 가능)
수동 설정:
임의의 값을 Coefficient of Multiplication으로 설정

자동 캘른(Automatic Caln):
현재 CH1 및 CH2 측정값의 합계(차이)와 목표 값에서 곱셈 계수를 계산합니다.

임의 설정 사용 가능(모든 채널에 공통)

채널별 설정 가능

10, 30, 100, 300 Hz, 없음(1 kHz 이상)

없음, 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000, 4000회

1, 2, 5, 10, 20, 50, 100

모든 채널에 공통됨

본체 조작에 의해 실행된 경우: 유지

제어 입력, 명령에 의해: 홀드/홀드 안 선택 가능

0 - 100%(6.4mV/V의 백분율 값)

CH1 & CH2 batch execution
(메인 유닛의 조작 또는 명령에 의해 실행되는 경우에만 각 채널에 대해 실행 가능)

Enable/Disable
(판정 시간 내 Compensation Range 내에 있는 값일 경우, Digital Zero가 자동으로 실행됨)

0.01 - 9.99초

0 - 99999 카운트

CH1 및 CH2 배치 실행

사용/사용 안 함

0 - ±99999 카운트

수동 설정: 모든 값을 덧셈 값으로 설정하고 추가합니다.

Tare Subtraction: 현재 측정값에 -1을 곱한 값을 덧셈 값으로 설정하고 더합니다.

수동 설정:
CH1, CH2, Sum CH, Diff. CH (개별 구성 가능)

용기 중량 빼기:
CH1, CH2 (개별 실행/배치 실행)

수동, 제어 입력, 명령

사용/사용 안 함

블록 감지, 블록 홀드, 시간 홀드, 임의 홀드

Peak, Bottom, Peak to Peak, Average
(임의 홀드에서 선택 불가)

0.01 - 9.99초

0.00 - 9.99초

측정값이 지속적으로 업데이트됨,

유지 인에이블에서 측정된 값

모든 채널의 일괄 실행.

8

선택

CH1, CH2, Sum CH, Diff. CH
동일한 채널에서 여러 비교기를 설정할 수 있습니다.

알파벳, 숫자, 기호(최대 2자)

±99999 카운트, 오버 또는 언더 선택

1 색 선택 (총 8 색)

긍정적/부정적

항상 비교, 보류 순간에 비교

0 - 9999 카운트

4000회/초 (항상 비교하는 경우)

1

8개의 비교기 중 최대 4개를 선택할 수 있습니다.

AND, 또는

긍정적/부정적

항상 판단, 보류하는 순간의 판단

8

선택

CH1, CH2, 합계 CH, 차이 CH

측정값, 홀드 값

Zero Display Value
(전압 0V가 출력될 때 표시되는 값).

Full Scale Display Value
(전압 10V가 출력될 때의 표시값)

Enable/Disable
(CH1 및 CH2에만 유효)(
활성화된 경우 보정 시 Rated Display의 값을 Full Scale
Display Value로 설정)

사용/사용 안 함

1, 2, 4

숫자

알파벳, 숫자, 기호(최대 8자)

사용/사용 안 함

설정 범위: 1 - 9 카운트
대상 CH: 합계 CH, 차이 CH
(표시 값이 설정 범위 내에 있는 경우 표시 값은 자동으로 0으로 설정됨)

사용/사용 안 함

4

비교 기능 설정, 판정 기능 설정, 홀드 기능 설정

수동, 제어 입력, 명령

USB, RS-485

9600, 19200, 38400 bps

수신 구분 기호: CR, LF, CRLF
전송 구분 기호: CR, LF, CRLF

01 - 99 (RS-485 전용)

출력 홀드 (USB 전용), Tx 및 Rx (USB, RS-485)

대상 Comparator가 회전한 시점부터 기록된 값 유지

ON 최대 30 초 전에 SD 카드에 기록 됩니다.

사용/사용 안 함

8개의 비교기 중에서 선택, 여러 비교기 선택 가능

30 sec.

표시 범위: -3.2000 - 3.2000mV/V(5자리)
표시 정확도: ±0.1% FS 이내

임의의 값을 표시할 수 있습니다.

레벨 테스트 값:
±99999 count

레벨 테스트 값을 표시에 추가:
Enable/Disable

레벨 테스트 제어 :
수동 / 제어 입력 / 명령

Enable/Disable
(내용 확인: Bridge Excitation, Built-in Memory)

브리지 여기, 제어 I/O, 통신, SD 카드, 내장 메모리, 터치 패널, 디스플레이 컬러, LED

모든 설정을 SD 카드에 저장

SD 카드에서 모든 설정 읽기

최대 20개의 파일을 표시하고 파일 이름을 확인할 수 있습니다(데이터 참조는 허용되지 않음).

표시된 파일을 삭제할 수 있습니다.

언어(일본어/영어), 백라이트 꺼짐 시간, 날짜 및 시간,

버전, 업데이트, SD 카드 형식, 초기화 설정

M3 단자대

100-240 VAC 50 / 60 Hz

20 VA 이하(100 VAC에서)

-10 to 40 ºC, 20 to 85% (비응축)

-20에서 50 ºC

100 (W) × 96 (H) × 135 (D) mm (돌출부 제외)

약 970g

GND 포트 M4 바인드

100VAC 전원 케이블(1.0m) P-23
200VAC 전원 케이블(1.0m) P-28
USB 케이블(1.0m) N-38
USB 케이블(2.0m) N-39
U-138 4109P-R05 잭(0.2m)
4109P-S32-7(원격 감지 지원)(0.2m)U-139,
4109P-S32-7(TEDS 지원)(0.2m) U-140
