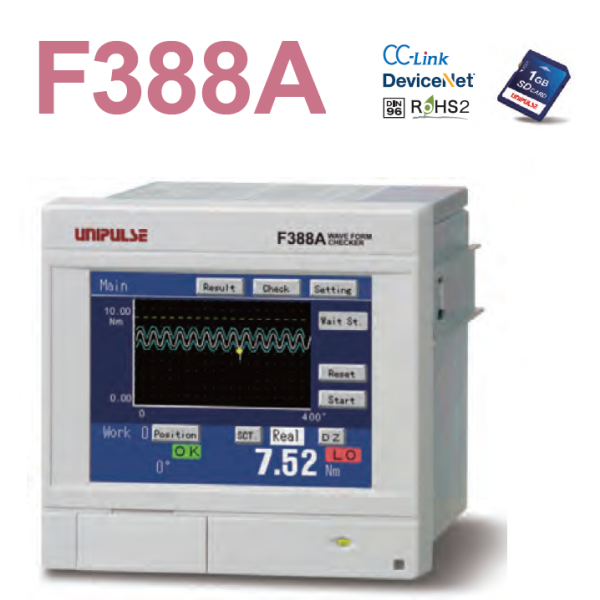

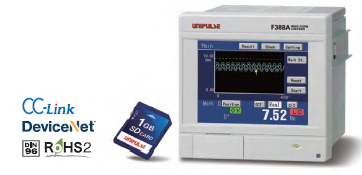

F388A는 압력, 하중, 토크 등의 물리량을 파형으로 표시할 수 있는 전압/전류 출력형 센서를 통합한 파형 체커입니다.

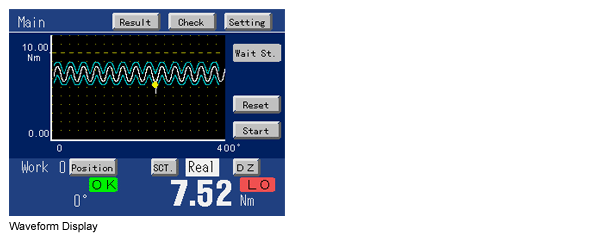

수치만으로는 포착하기 어려운 물리량의 변동을 파형으로 시각적으로 포착할 수 있습니다.
초당 4000회의 고속 처리로 좁은 값 변동에도 이상적이며, HI/LO 한계 비교 기능, 다양한 홀드 기능, 판정 기능을 탑재하고 있습니다.

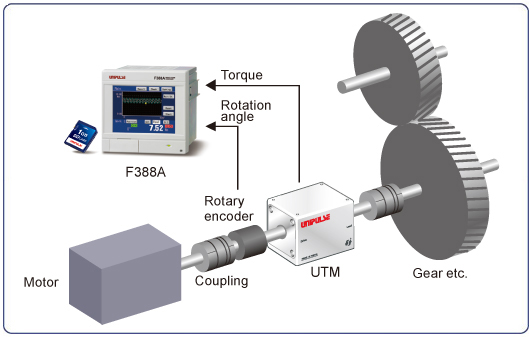

F388A는 생산 제어, 자동 장치 또는 테스터에 사용되는 제어 시스템과 같은 광범위한 응용 분야에서 사용할 수 있습니다.
설정 작업은 터치패널에 직접 터치하는 것만으로 손쉽게 수행할 수 있습니다.

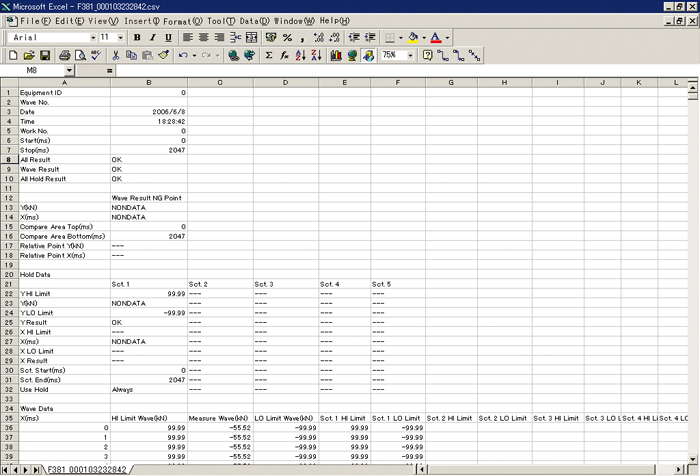

측정 데이터와 설정 값은 SD 카드에 기록(기록)할 수 있습니다. 이러한 데이터는 100% 기록된 품질 데이터로 보관하거나 장비를 설정하거나 원인 분석 또는 문제 개선을 수행할 때 사용할 수 있습니다. 데이터는 CSV 형식으로 쉽게 변환할 수 있으므로 Microsoft Excel 등에서 쉽게 편집할 수 있습니다.
입력 유형은 combined-use plus common/minus common이며 출력 유형은 sink type과 source type 중에서 선택할 수 있습니다.
PLC와 같은 다양한 유형의 외부 장비에 연결할 수 있습니다.
F388A에는 센서 신호 입력을 초당 4000회의 속도로 처리할 수 있는 고속 A/D 컨버터와 고속 CPU가 탑재되어 있습니다.
이를 통해 좁은 값의 변동도 간과할 수 없습니다.

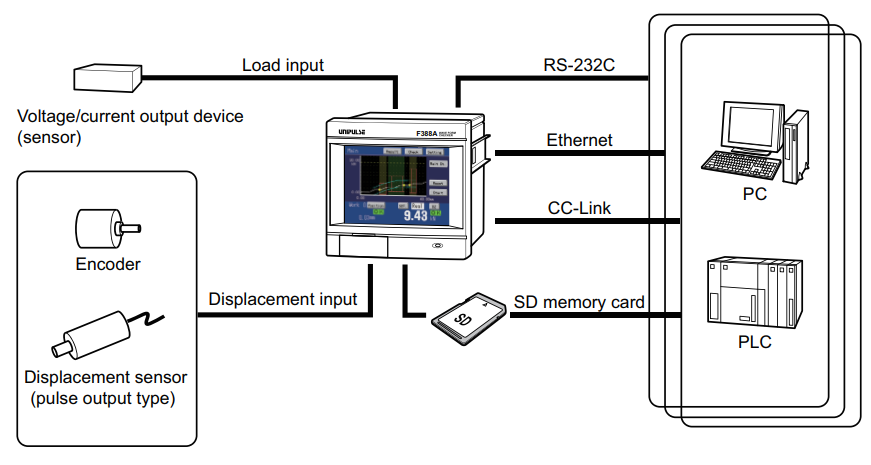

F388A는 시스템 네트워킹에 유연성을 제공하기 위해 광범위한 인터페이스를 제공합니다.
시작으로, OMRON DeviceNet 또는 MITSUBISHI CC-Link와 같은 사이트 PLC에 브리징 장치가 필요 없이 직접 연결할 수 있는 이더넷과 검증된 RS-232C가 있습니다.
이러한 기능은 측정 파형의 수용성을 판단하는 데 사용됩니다.
응용 프로그램 유형에 따라 Waveform Comparison Function과 Multi Hold Function을 함께 사용하여 판단할 수 있습니다.
이 기능은 실제 측정 파형을 설정된 Hi/Lo 한계 파형과 비교하여 설정된 Hi/Lo 한계 파형을 초과하는 지점이 있을 경우 NG 판정을 내립니다.
측정 파형을 전체적으로 비교하므로 판정을 좁힐 수 없는 애플리케이션에서도 정확한 판정을 내릴 수 있습니다.
측정 영역을 분할한 후, 홀드 유형(샘플, 피크, 바텀, PP, 최대, 최소, 변곡점)을 자유롭게 바꿔가며 판단을 내릴 수 있습니다. 각 간격에서 상한값, 하한값, 홀드 유형을 지정할 수 있습니다.

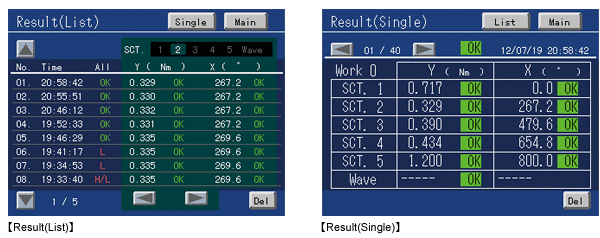

파형 비교 기능과 멀티 홀드 기능의 비교 결과를 디스플레이에서 확인할 수 있습니다.【결과(리스트)】(개별 표시)와【결과(단일)】(리스트 표시) 선택이 가능합니다.(최신 40개 데이터)

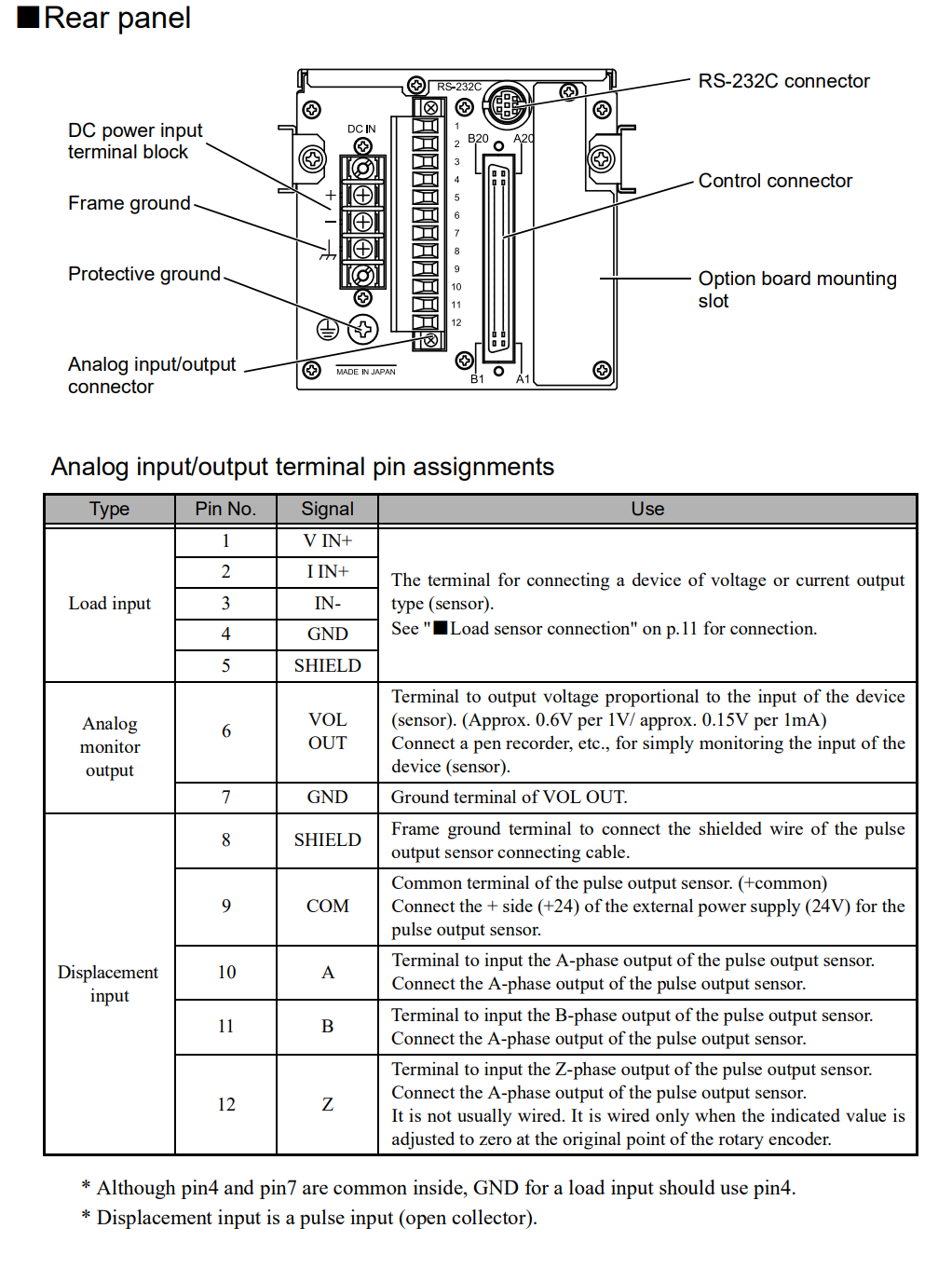

| 전압/전류에 대한 센서 입력 - 1채널에 연결 | |
| 전압 입력 | -10 ~ +10 V 입력 임피던스 : 1 MΩ 이상 |
|---|---|
| Current input | -20 ~ +20 mA 입력 저항 : 약 250 Ω |
| 정확성 | 비선형성: 0 0.02% FS±1자리 이내(10V 또는 20mA 입력 시) 제로 드리프트: 0.2mV/℃ RTI 이내 또는 0.4μA/℃ RTI 이내 게인 드리프트: 0.01%/℃ 이내 |
| 아날로그 필터 | 저역통과필터(-6dB/oct.) 10, 30, 100, 300Hz에서 선택 가능 |
| A/D 컨버터 | 속도: 4000회/초. 분해능: 24비트(바이너리) 유효 분해능: 10V 또는 20mA 입력 시 약 1/30000 |
| 아날로그 전압 출력 | 출력 레벨: 1V 입력당 약 0.6V 또는 1mA 입력당 약 0.15V 부하 저항: 2kΩ 이상 |
| 센서 입력 펄스 입력(오픈 컬렉터) -2 채널에 연결 | |
| 최대 입력 주파수 | 50kHz |
|---|---|
| 내부 counting 범위 | 약 1,000,000 |
Adaptable sensor 입력 가능센서 | 출력 : 증분형 2상 출력 (A/B 신호 출력)
|
| 디스플레이 섹션 | |
| 디스플레이 unit | TFT 컬러 LCD 모듈 표시면적 : 71(W) × 53(H) mm 도트 구조 : 320 × 240 도트 |
|---|---|
| Indicated value | 하중 : -9999 ~ +9999 변위 : -9999 ~ +32000 소수점 : 소수점 자리는 교정 시 값과 함께 입력해야 합니다. 0.000, 0.00, 0.0, 0 |
| 표시 횟수 | 초당 3회로 고정됨. |
| 설정 섹션 | |
| 설정방법 | 아날로그 방식의 터치패널 조작으로 설정 가능합니다. |
|---|---|
| 설정값의 보존 | NOV RAM(비휘발성 RAM), 리튬 배터리 백업 C-MOS RAM |
| I/O 섹션 | |
| 입력 신호 | 16점 입력형식 : 플러스커먼 / 마이너스커먼 공유 트랜지스터를 연결할 경우 플러스커먼에는 NPN 출력형(싱크형), 마이너스커먼에는 PNP 출력형(소스형)을 연결하십시오. ON 전압 : 12V 이상, OFF 전압 : 3V 이하, 24VAt 24V 부하 : 약 5mA 절연 : 포토커플러 |
|---|---|
| 출력 신호 | 16점 출력 유형: 싱크 유형/소스 유형 선택 가능. (소스 유형은 옵션[ISC].) 신호 ON 시 출력 트랜지스터 ON. PLC와 같은 입력 장치를 연결하려면 싱크 유형의 경우 플러스 커먼을 연결하고 소스 유형의 경우 마이너스 커먼을 연결합니다. 정격 전압: 30V, 정격 전류: 30mA 절연: 포토커플러 |
| SD 카드 | |
| SD 카드 슬롯 | 모든 매개변수를 보존하고 재구성할 수 있습니다. 모든 비교 파형을 보존하고 재구성할 수 있습니다. 측정 파형과 판단점을 자동으로 보존할 수 있습니다. * 1GB SD 카드가 부착되어 있습니다. 1MB당 약 80개의 파형을 기억할 수 있습니다. |
|---|---|
| 인터페이스 | |
| RS-232C 통신 인터페이스 | 시작/정지 시스템 통신 속도: 1200bps ~ 38400bps 모든 매개변수를 읽고 쓸 수 있습니다. 모든 비교 파형을 읽고 쓸 수 있습니다. 측정 파형과 판단 지점을 읽을 수 있습니다. |
|---|---|

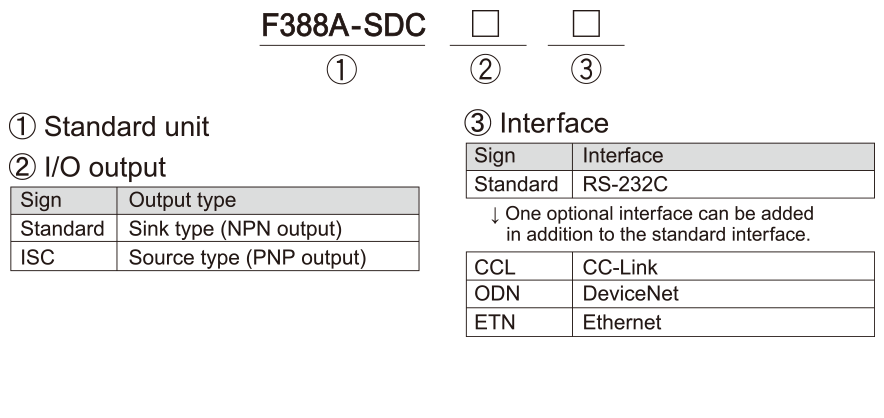

| 옵션 (인터페이스 옵션은 하나만 설치할 수 있습니다.) | |
| I/O 소스 보드 [ISC] | 출력 유형 : sourrce type PLC와 같은 입력 장치를 연결하려면 마이너스 공통을 연결합니다. |
|---|---|
| DeviceNet 인터페이스[ODN] | DeviceNet 호환 OMRON CompoBus/D와 완벽하게 연결 가능. 모든 매개변수를 읽고 쓸 수 있습니다. 모든 비교 파형을 읽고 쓸 수 있습니다. 측정 파형과 판단 지점을 읽을 수 있습니다. |
| CC-Link 인터페이스 [CCL] | 미쓰비시(다목적) 시퀀서와 직접 연결 가능. 모든 매개변수를 읽고 쓸 수 있습니다. 판단 지점을 읽을 수 있습니다. |
| 이더넷 인터페이스[ETN] | 모든 매개변수를 읽고 쓸 수 있습니다. 측정 파형과 판단 지점을 읽을 수 있습니다. |
| 일반 사양 | |
| 전원 공급 전압 | DC 24V(±15%) |
|---|---|
| 전력 소모량 | 최대 20W |
| 돌입 전류(일반) | 2 A, 10 msec (상온, 콜드 스타트) |
| 작동 조건 | 작동 온도 범위: -10 ~ +40℃, 보관 온도 범위: -20 ~ +60℃ 습도: 85% RH 이하 (비응축) |

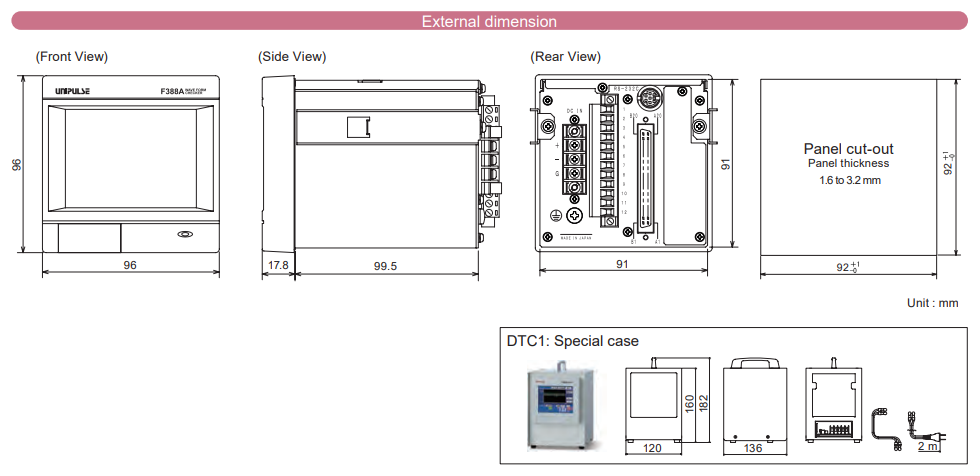

| Dimensions | 96(폭) × 96(높이) × 117.3(깊이) mm (돌출부 제외) |
| 무게 | 약 1.0kg |
| 모델 | |
| DTC1 | F388A용 케이스(AC 전원 공급 포함) |
|---|---|
| SD1G | SD 카드 1GB |
| SD2G | SD 카드 2GB |
| CA81-232X | miniDIN-D-Sub9p 크로스 케이블 |
| CN52 | FCN 시리즈 I/O 커넥터(커버 포함) |
| CN57 | FCN 시리즈 I/O 커넥터(대각선 커버 포함) |
| CN60 | RS-232C용 원형 DIN 8p 커넥터 |
| CN71 | CC-Link 커넥터 |
| CN81 | 아날로그 I/O 커넥터 단자 |
| CND01 | DeviceNet 커넥터 |
| GMP96×96 | 고무 패킹 |
LED, 형광등, LCD 등의 디스플레이 장치의 경우 제조 공정이나 생산 로트에 따라 색조에 개별적인 차이가 있을 수 있음을 알려드립니다.
