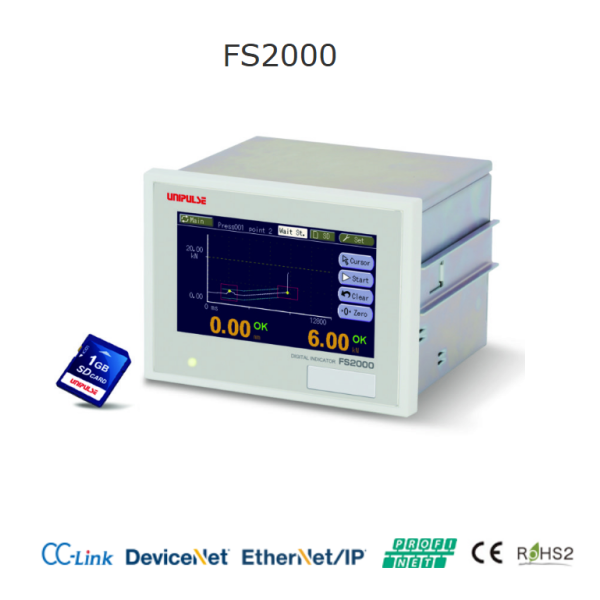

UNIPULSE FS2000 고속 그래픽 인디케이터
프레스 피팅 및 코킹 적용의 OK/NOK 판정을 위한 최상의 솔루션!!
Super Cell의 성능을 최대한 활용하기 위한 5kHz의 높은 응답성!!
힘의 변동을 파형으로 표시합니다.

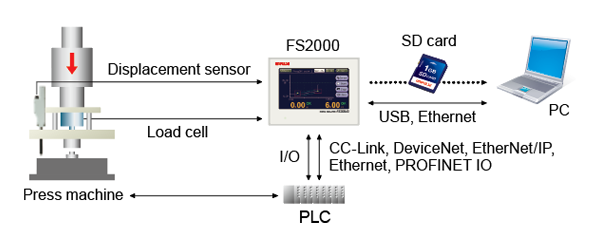

로드셀과 변위 센서를 이용하여 2차원 OK/NOK 판단이 가능합니다.

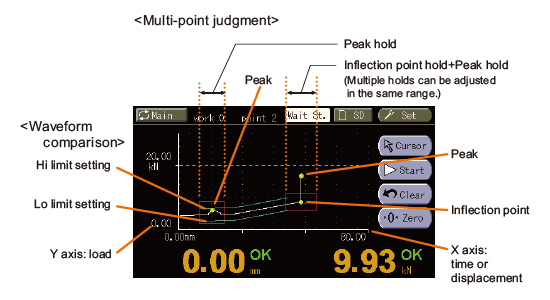

■ 파형 비교
이 기능은 실제 측정 파형을 설정된 상한/하한 파형과 비교하여 어느 지점이 설정된 상한/하한 파형을 초과하면 NOK 판정을 내립니다.
■ 다점 판정
1회의 공정에서 여러 지점에 대한 OK/NOK 판정이 가능합니다. (예: 프레스 피팅의 시작점과 종료점을 각각 판정 가능)(최대 5점)
4.3인치 와이드 디스플레이는 뛰어난 가시성을 제공합니다.

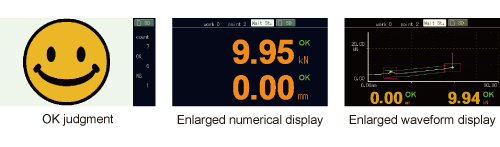

메인 디스플레이 구성을 선택하여 불필요한 정보를 제거하여 최대한 단순하게 유지할 수 있습니다.

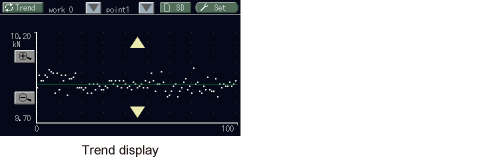

0점 이동 및 홀드 값의 추세를 모니터링하여 기계 고장을 방지하기 위한 불규칙성을 찾을 수 있습니다.
또한, 마스터 설정을 등록하여 작업자가 현재 설정과 비교하여 차이가 있는지 확인할 수 있습니다.

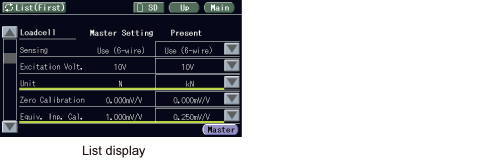

변경된 설정 항목을 쉽게 확인할 수 있도록 마스터 및 현재 설정 값이 나열됩니다.
각 설정 메뉴로 이동하지 않고도 목록에서 직접 설정 값을 편집할 수 있습니다.
* 파형 비교 설정은 제외.

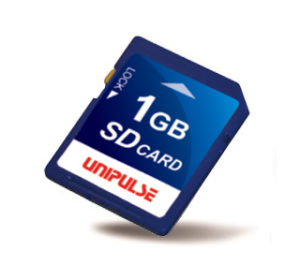

측정된 데이터와 설정 값은 SD 카드에 저장할 수 있습니다.
데이터는 Microsoft Excel로 편집하기 위해 CSV 형식으로 쉽게 변환할 수 있습니다.
표준:진행파형을 볼 수 있음

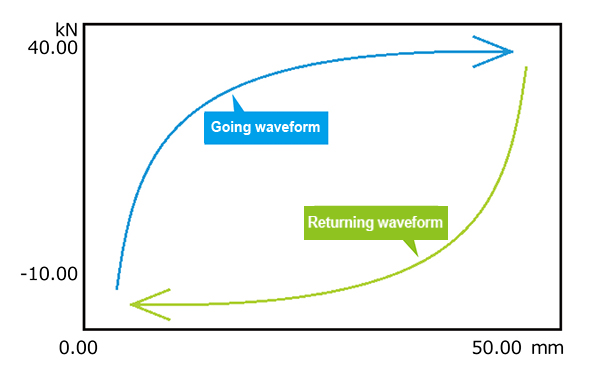

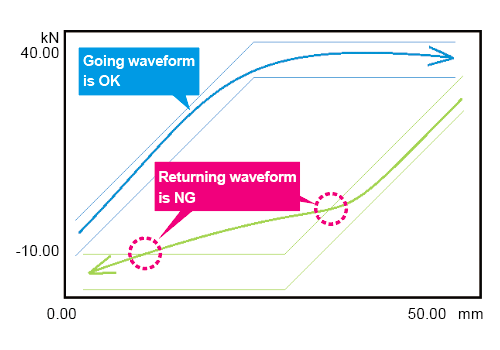

>>> 히스테리시스 사양:발신 및 복귀파형을 볼 수 있음
＜비교 방법을 선택할 수 있습니다!>

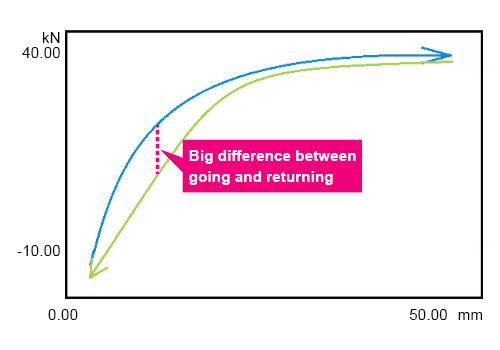

●차동 파형 비교
가는 것과 돌아오는 것의 차이로 OK/NOK를 판단합니다.
아래의 용도에 추천합니다:
– 스프링의 팽창과 수축
– 스티어링 휠을 시계 방향, 반시계 방향으로 돌림 등
● 표준 파형 비교
OK/NOK 판정은 왕복 파형에 대해 수행됩니다.
아래 용도에 권장:
– 문을 열고 닫는 데 사용되는 토크 힌지
– 타이어 등의 충격을 흡수하는 충격 흡수 장치

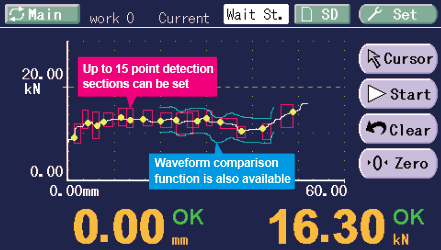

표준 : OK/NOK 판정 최대 5점
>>> 멀티 홀드 포인트 사양 : OK/NOK 판정 최대 15점
| 센서 입력(표준) | |
| 부하에 대한 센서 입력 (스트레인 게이지 입력으로 고정)(6-와이어) | |
| 인가전압 | DC 2.5V, 5V, 10V±10% (설정에 따라 다름) 출력 전류: 30 mA 이내 |
|---|---|
| 신호 입력 범위 | -2.0mV/V ~ +2.0mV/V |
| 정확성 | 비선형성: 0.02%/FS ±1digit 이내(2.0mV/V 입력 시) 제로 드리프트: 0.1μV/℃ RTI 이내 게인 드리프트: 15ppm/℃ 이내 |
| 저역통과필터 | 10Hz~10kHz(-6dB/oct.) 선택 가능（A/D컨버터 속도 25000회/초） 2Hz~2kHz(-6dB/oct.) 선택 가능（A/D컨버터 속도 5000회/초） |
| A/D 컨버터 | 속도: 25000회/초, 5000회/초에서 선택 가능 분해능: 24비트(바이너리) 유효 분해능: 2.0mV/V에 대하여 약 1/20000 |
| 변위에 대한 센서 입력 (펄스 입력: 라인 드라이버) | |
| 최대 입력 주파수 | 1MHz |
| 내부 카운트 범위 | 약 1,000,000 |
| 적응형 회전 인코더 | 출력 : 증분형 2상 출력(A/B상 신호 출력) 단상 출력도 가능 (A상 입력 사용. 모든 펄스는 플러스 방향으로 카운트) 출력단 회로 사양 : 라인 드라이버(RS-422 기반) |
| 센서 입력, 멀티센서 입력(옵션:[MLT]또는[MLT2]) | |
| 부하 센서 입력(스트레인 게이지)(6선) …표준과 동일 | |
| 변위 센서 입력 (펄스 입력 : 오픈 콜렉터) … 출력 회로 외에는 사양은 표준 [MLT] | |
| 출력단 회로 사양 | 오픈 컬렉터 |
|---|---|
| 변위 센서 입력(펄스 입력: 라인 드라이버) …표준과 동일[MLT2] | |
| 전압 입력…[MLT1][MLT2] | |
| 신호 입력 범위 | -10 ~ +10V |
| 절대 최대 정격 | ±15V 이상 |
| 입력 임피던스 | 약 1MΩ 이상 |
| 정확성 | 비선형성 : 0.02% FS±1digit 이내(10V 입력 시) 제로 드리프트 : 0.2mV/℃ RTI 이내 게인 드리프트 : 0.01%/℃ 이내 |
| 저역통과필터 | 10Hz ~ 10kHz(-6dB/옥타브)까지 선택 가능 (A/D 컨버터 속도 25000회/초) 2Hz ~ 2kHz(-6dB/옥타브)까지 선택 가능 (A/D 컨버터 속도 5000회/초) |
| A/D 컨버터 | 속도 : 25000회/초, 5000회/초 선택 가능 분해능 : 24비트(바이너리) 유효 분해능 : 10V에 대하여 약 1/20000 |
| 아날로그 전압 출력 | 출력 레벨: 1.0 mV/V 입력당 약 2 V 부하 저항: 2 kΩ 이상 |
|---|
| 히스테리시스 사양 | 한 개의 파형으로 왕복/왕복 측정하여 다중점 비교 및 파형 비교가 가능합니다.(왕복 차이 비교 선택 가능) 추출점 수 : 왕복 1000점, 왕복 1000점 |
|---|
| 멀티 홀드 포인트 사양 | 멀티 홀드: 15 포인트 샘플링 속도: 5000 Hz |
|---|
| 디스플레이 섹션 | |
| Display | 4.3인치 TFT 컬러 LCD 모듈 디스플레이 면적 : 95.0(W) × 53.9(H) mm 도트 구성 : 480 × 272 도트 |
|---|---|
| 표시 주파수 | 초당 3회로 고정됨. |
| COMP. & JUDGE. 기능 | |
| 멀티 포인트 비교 모드 16ch (설정값 저장 가능) | 최대 5개의 홀드 포인트를 동시에 판단 가능. 샘플, 피크, 바텀, PP, 상대 최대값, 상대 최소값, 변곡점(A,B,C,D), 평균, 최종 변위 |
|---|---|
| 파형 비교 모드 16ch (설정값 저장 가능) | 실제로 측정된 파형을 사전 설정된 HI/LO 파형과 비교합니다. 전체 측정된 파형은 사전 설정된 HI/LO와 비교되고, 그 중 하나라도 사전 설정된 파형을 초과하면 측정된 파형은 NOK가 됩니다. |
| 예방 유지 보수 지원 | |
| 트렌드 표시 | 측정 데이터의 추세를 보여 주어 초기 단계에서 불규칙성을 발견하는 데 도움이 됩니다. |
|---|---|
| 통계 | 최신 10000개 측정 데이터 사용. 측정 횟수 표시, OK, NOK |
| 화면 캡처 | 화면 캡처 데이터를 bmp 데이터로 저장합니다. |
| 작품명 수정 | 각 작업 번호에 대한 작업 이름을 편집하고 표시할 수 있습니다. |
| 설정 목록 표시 | 마스터 설정 값과 비교하여 변경된 설정 항목은 강조 표시됩니다. |
| 사용자 관리 | 로그인 ID 및 비밀번호 |
| 외부 신호 | |
| 출력신호 16점 | 점판정(하중, 변위)/ 하중과부하/ 측정완료/ 파형비교판정/ 하중&변위OK/ CPUOK/ SD카드OK/ 타이밍출력1,2 출력타입: SINK타입(NPN)/ SOURCE타입(PNP) 선택가능. (SOURCE타입은 옵션: [ISC]) 신호 ON시 출력트랜지스터 ON. PLC와 같은 입력유닛을 연결하려면 SINK타입은 플러스COMMON, SOURCE타입은 마이너스COMMON을 연결한다. 정격전압: 30V 정격전류: 30mA |
|---|---|
| 입력신호 16점 | 디지털 제로 로드 / 변위 조정 / 측정 시작 / 측정 종료 / HOLD1~5 / 리셋 / 백라이트 강제 점등 / 터치패널 잠금 / 작업 변경 입력 형식: 플러스 커먼 / 마이너스 커먼 선택 가능. (마이너스 커먼은 옵션: [ISC]) 트랜지스터를 연결할 경우 플러스 커먼에는 NPN 출력형(싱크형), 마이너스 커먼에는 PNP 출력형(소스형)을 연결합니다. |

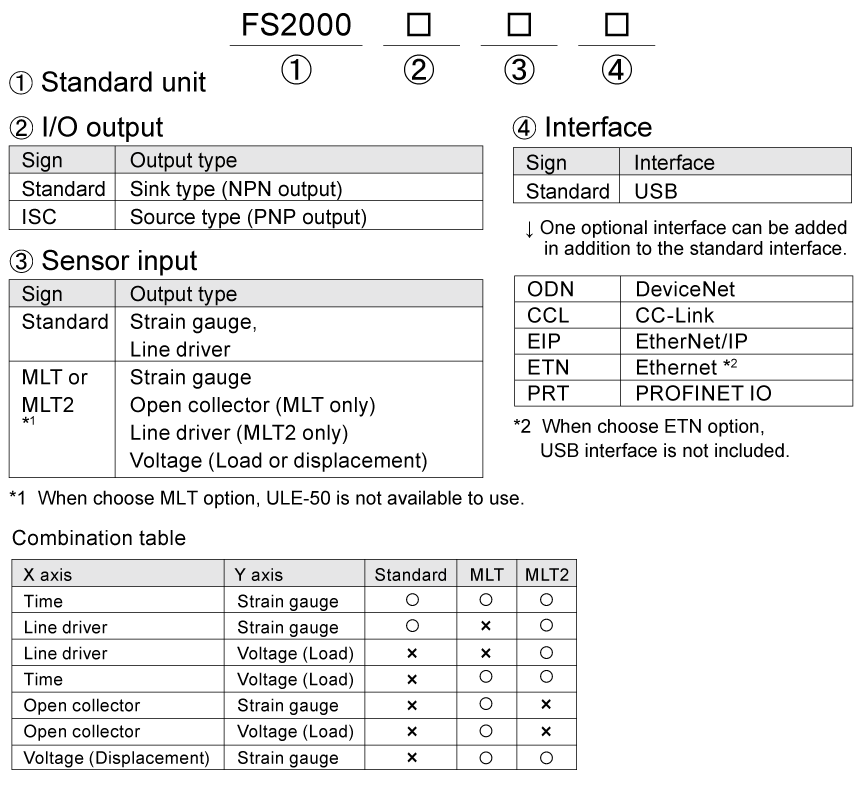

| 인터페이스 옵션은 하나만 설치할 수 있습니다. | |
| USB | USB 인터페이스 |
|---|---|
| CCL | CC-Link 인터페이스(옵션) |
| ODN | DeviceNet 인터페이스(옵션) |
| EIP | EtherNet/IP 인터페이스(옵션) |
| ETN | 이더넷 인터페이스(옵션) |
| PRT | PROFINET IO 인터페이스(옵션) |
| 옵션 MLT 또는 MLT2는 하나의 옵션만 설치할 수 있습니다. | |
| ISC | I/O 소스 보드 |
|---|---|
| MLT | 멀티센서 입력 |
| MLT2 | 멀티센서 입력 |
| 특별 옵션 | |
| FS2000-HYS | 역파형을 기록하고 판단하는 특수 옵션 (히스테리시스 사양) |
|---|---|
| FS2000-MHP | 최대 15개의 홀드 포인트 감지가 가능한 특수 옵션 (Multi Hold Point Specifications) |
| 일반 사양 | |
| 전원 공급 전압 | DC 24V(±15%) |
|---|---|
| 전력 소모량 | 일반적으로 6W |
| 동작 조건 | 작동온도 : -10℃ ~ +40℃ 보관온도 : -20℃ ~ +60℃ 습도 : 85% RH 이하 (비응축) |
| Dimensions | 132(폭) × 98(높이) × 110(깊이) mm (돌출부 제외) |
| 무게 | 약 1.0kg |
| CE 마크 인증 | EMC 지침 EN61326-1 |
| 첨부 파일 | |
| I/O 커넥터(커버 포함) | 1 |
|---|---|
| 아날로그 커넥터 | 1 |
| 작동 도구 | 1 |
| SD 카드 1GB | 1 |
| 사용 설명서 | 1 |
| CC-Link 커넥터(CC-Link 옵션 선택 시) | 1 |
| DeviceNet 커넥터(DeviceNet 옵션이 선택된 경우) | 1 |
| 모델 | |
| CN36 | I/O 커넥터(커버 포함)(부속품과 동일) |
|---|---|
| CN71 | CC-Link 커넥터 |
| CN72 | CC-Link용 2열 커넥터 |
| CN77 | 아날로그 커넥터(첨부파일과 동일) |
| CND01 | DeviceNet 커넥터 |
| SD1G | SD카드 1GByte(첨부파일과 동일) |
| SD2G | SD 카드 2GB |
| SD16G | SD 카드 16GB |
| SD32G | SD 카드 32GB |
| CA81-USB | USB 케이블(Type-A-Bmini) 1.8m |
| TSU03 | DC 조명 서지 장치 |
