Specifications | |||
|---|---|---|---|
| 모델 | LH71-1 | LH71-2 | LH71-3 |
| Display | 7자리와 마이너스 표시 | ||

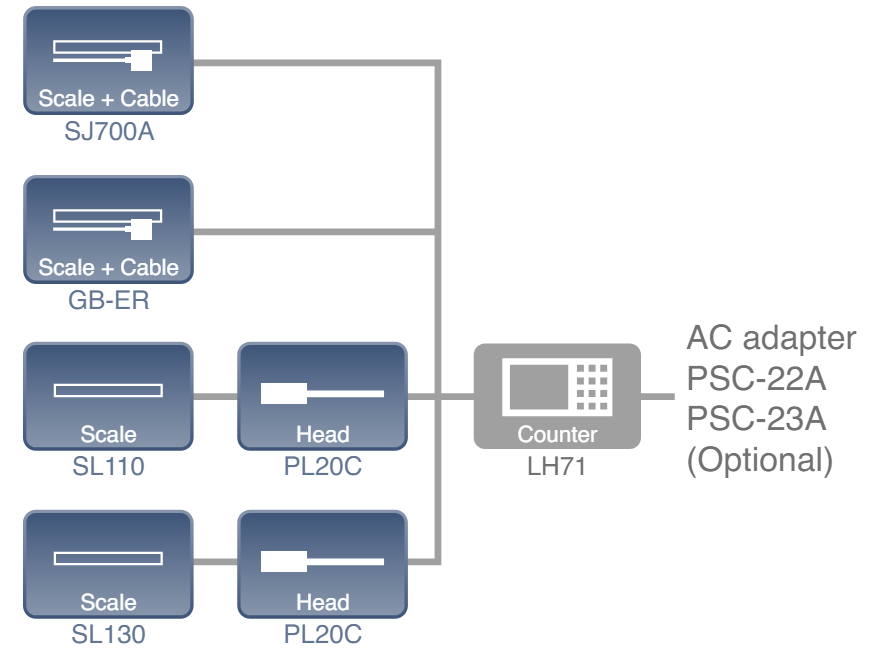

연결 가능한 측정 장치 | GB-ER, PL20C,SJ700A(직접) / DG-B(별도 판매되는 변환 어댑터 사용 필요) | ||
측정 단위 입력 분해능 | 표준: 0.1μm, 0.5μm, 1μm, 5μm, 10μm, 1초, 10초, 1분, 10분 확장: 100μm, 50μm, 25μm, 20μm, 2μm, 0.05μm, 1도 추가될 수 있다 | ||
| 화면 해상도 | 측정단위 입력 분해능 이상 및 직경 표시(각도 표시 제외) | ||
| 입력 신호 | A/B 직교 신호, Z 신호 | ||
최소입력 위상차 | 100ns | ||
| 양자화 오류 | ±1 카운트 | ||
| 알람 표시 | 측정 장치 연결 끊김, 속도 초과, 최대 표시량 초과, 정전, 저장 데이터 오류 | ||
| 초기화 | 키 스위치로 재설정 가능 | ||
| 프리셋 | 3가지 종류의 번호를 저장/전화할 수 있습니다. | ||
| 기준점 감지 | 측정부의 기준점 검출 및 기준점 재배치 가능(측정부와 기준점 연결 시) | ||
| 데이터 저장고 | 전원이 꺼지기 전의 표시값과 설정값이 저장됩니다. | ||
| 선형오류보상 | 측정 단위의 카운트 값에 고정된 보상이 적용됩니다. 보정량 표준 : ±600 um/m (확장 : ±1000 um/m) | ||
분할된 오류 보상 | 기준점이 있는 측정부의 이동 범위는 최대 32개 구간으로 구분할 수 있으며, 각 구간별로 오차보정이 수행됩니다. 보상량 : ±600 um (구간별) | ||
| 스케일링 | 스케일링 팩터: 0.100000 ~ 9.999999 | ||
| 프로그램 |
| ||
| 각도 표시 | 원호면에 디지룰러를 붙여 직경과 디지룰러 해상도를 입력하면 각도 값으로 표시할 수 있습니다. | ||
| Sleep | 사전 설정된 시간 동안 아무런 조작도 하지 않으면 디스플레이가 꺼집니다. (시간은 설정 가능합니다.) | ||
| 전원공급장치 | DC 12V 정격 0.75A 최대 1 A AC 100 V ~ 240 V ±10 % AC 어댑터 PSC-22(미국만 해당) 또는 PSC-23(유럽 및 기타 국가용) 사용 시 *옵션 | ||
| 전력 소비 | 최대 32 VA(AC 어댑터에 연결) | ||
| 작동 온도 | 0 ～ 40°C (결로가 없을 것) | ||
| 보관온도 | －20 ～ 60°C(결로 없을 것) | ||
| Mass | 대략. 1.5kg | ||
| 범용 용도 또는 밀링 머신 기능을 선택한 경우(기본 설정의 기종 선택 모드에서 일반 설정) | |||
|---|---|---|---|
| 모델 | LH71-1 | LH71-2 | LH71-3 |
| Display | 1축 | 2축 | 3축 |
| 다중 데이텀 점 | 150 | ||
| Bolt hole circle | – | 지정된 직경의 둘레를 따라 등거리 구멍을 열기 위한 좌표를 표시합니다. | |
| Simple R cutting | – | 간단한 R 절단을 위한 좌표 표시 | |
| 라인홀 | – | 지정된 직선을 따라 등거리 구멍을 열기 위한 좌표를 표시합니다. | |
| 선반 기능 선택 시 (기본 설정의 기종 선택 모드에서 선반 설정) | |||
|---|---|---|---|
Magnescale은 사전 통지 없이 제품 사양을 변경할 권리를 보유합니다. | |||
| 모델 | LH71-3 | ||
| Display | 2축 표시(2축 또는 3축 입력) | ||
| 공구 오프셋 | 99 | ||
| 측정단위 입력 추가 | 2축 추가 표시 가능 | ||
| 디스플레이 홀드 | 표시된 값을 유지하고 공구 좌표를 입력할 수 있습니다. | ||
사용설명서
| 상품명 | 일본어 | 영어 | 독일어 | 중국어 간체 |
|---|---|---|---|---|
| LH71 | 다운로드 | 다운로드 | 다운로드 | 다운로드 |
| 상품명 | 초기설정 | 초기 설정(예) | 화면 해상도 | 프리셋 | 공구 오프셋 기능 | 분할된 오류 보상 | 각도표시 |
|---|---|---|---|---|---|---|---|
| LH71 | 다운로드 | 다운로드 | 다운로드 | 다운로드 | 다운로드 | 다운로드 | 다운로드 |
