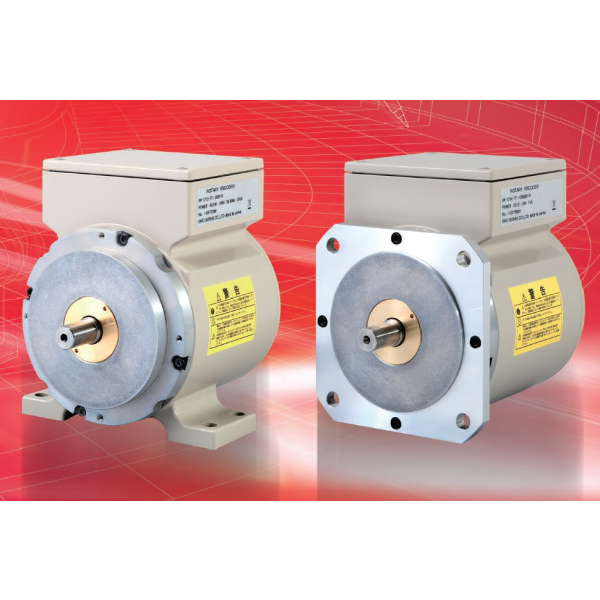

ONO SOKKI RP-1710/RP-1730 산업용 로터리 엔코더
높은 신뢰성과 폭넓은 적용 범위를 갖춘 범용 산업형

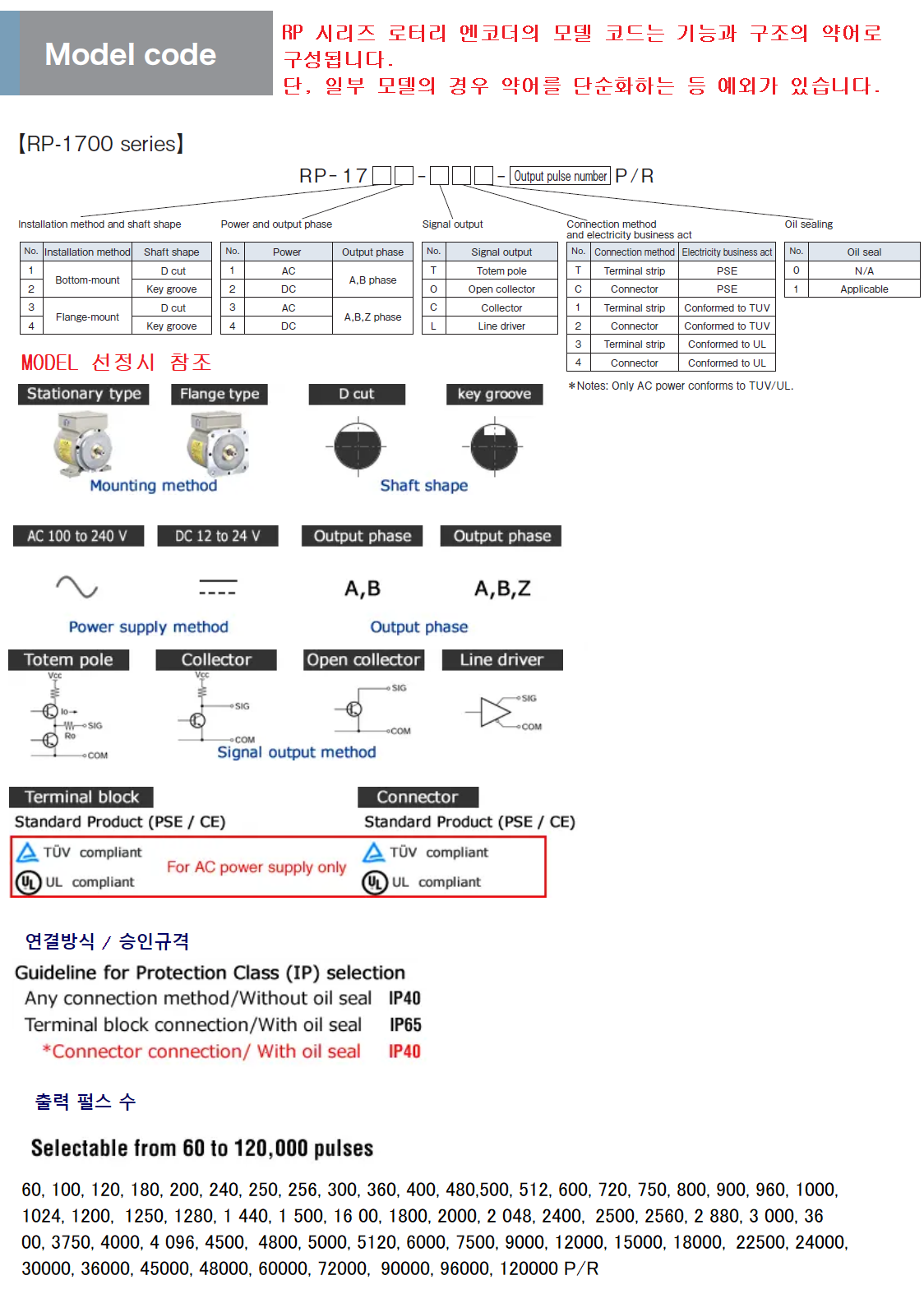

하단 장착형 RP-1710 시리즈
[모델명:RP-1711・RP-1712・RP-1713・RP-1714]
플랜지 마운트형 RP-1730 시리즈
[모델명:RP-1731·RP-1732·RP-1733·RP-1734]
이 엔코더는 초소형 외형 치수와 100g의 가벼운 무게로 OEM 요구 사항에도 상당한 경제형 엔코더로 설계되었습니다.
7개의 출력 펄스 유형은 표준 모델 중에서 선택할 수 있습니다.
[특징]
사양
하단 장착형 | 플랜지 장착형 | |
|---|---|---|
| 출력 펄스 수 | 60, 100, 120, 180, 200, 240, 250, 256, 300, 360, 400, 480, 500, 512, 600, 720, 750, 800, 900, 960, 1000, 1024, 1200, 1280, 1440, 1500, 1600, 1800, 2000, 2048, 2400, 2500, 2560, 2880, 3000, 3600, 3750, 4000, 4096, 4500, 4800, 5000, 5120, 6000, 00, 9000, 12000, 15000, 18000, 22500, 24000, 30000, 36000, 45000, 48000, 60000, 72000, 90000, 96000, 120000 | |
기계 사양 | ||
| 최대 회전 속도 | 5,000r/분 | |
| 최대 허용 축 하중 | 방사형: 80N 추력: 50N | |
| 축 직경 | Φ15mm *1 | |
| 시동 토크 | 15mN·m *2 | |
| 관성 모멘트 | 161g·cm 2 | |
| 일반 사양 | ||
| 작동 온도 범위 | AC 유형: -5 ~ +55°C DC 유형: -5 ~ +55°C | |
| 습기 | 95%RH *3 | |
| 보호 등급 | IP65 *4 | |
| 진동 저항 | 98m/s 2 *5 | |
| 충격 저항 | 980m/초 2 *6 | |
| 무게 | 3.3kg | |
| 전기 사양 | ||
| 출력파형 | 2상 구형파 *7 | |
| 응답 빈도 | 100kHz 500kHz(라인 드라이버 출력만 해당) | |
| 출력 전압 | Hi: 10V 이상, Lo: 0.5V 이하 *8 | |
| Duty | 50±10% 이하 | |
| 위상차 | 90 ± 25° 이하 | |
| 신호 정확도(인접 오류) | 아래 표를 참조하세요 | |
| 출력 유형 | 토템폴(표준) *9 오픈 콜렉터 라인 드라이버 | |
| 연결 방법 | 터미널 보드 또는 커넥터 | |
| CE마킹 | ¡ | |
| 전력 요구 사항 | AC 100(50mA) ~ 240V(63mA) 또는 DC 12(83mA) ~ 24V(42mA) | |
RP-1710/1730 시리즈의 인접오차
| 인접 오류 | 펄스 수(P/R) |
|---|---|
| 1/200P 이하 | 60, 100, 180, 250, 256, 300, 750, 4500, 6000 |
| 1/8.3P 이하 | 120, 200, 240, 360, 400, 500, 512, 600, 720, 900, 1000, 1024, 1200, 1250, 1280, 1500, 3000, 3750, 9000, 12000, 18000, 0, 24000, 30000 |
| 1/4.6P 이하 | 480, 800, 1440, 1800, 2000, 2048, 2400, 2500, 2560, 7500, 36000, 45000, 48000, 60000 |
| 1/3.3P 이하 | 960, 1600, 2880, 4000, 4096, 4800, 72000, 96000 |
| 1/2.5P 이하 | 3600, 5000, 5120, 15000, 90000, 120000 |
| 교류형(100~240VAC) | 모델명: RP-1711, RP-1713, RP-1731, RP-1733 | ||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
케이블 측 커넥터: 표준으로 제공케이블을 배선해 주십시오. (AC 전원 공급/신호 출력용 신호 케이블: 별매)
| |||||||||||||||||||||||||||||||||||||||||||||||||
DC형 (12~24VDC) | 모델명 RP-1712, RP-1714, RP-1732, RP-1734 | |||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
DC 전원 공급 및 신호 출력을 위한 커넥터가 일반적으로 사용됩니다. 케이블 측 커넥터 : 기본 제공 케이블을 배선해 주세요. (DC 전원 공급용 케이블/신호 출력용 케이블: 별매)
전원 공급 및 신호 출력용 커넥터(공유)
| ||||||||||||||||||||||||||||||||||||||||

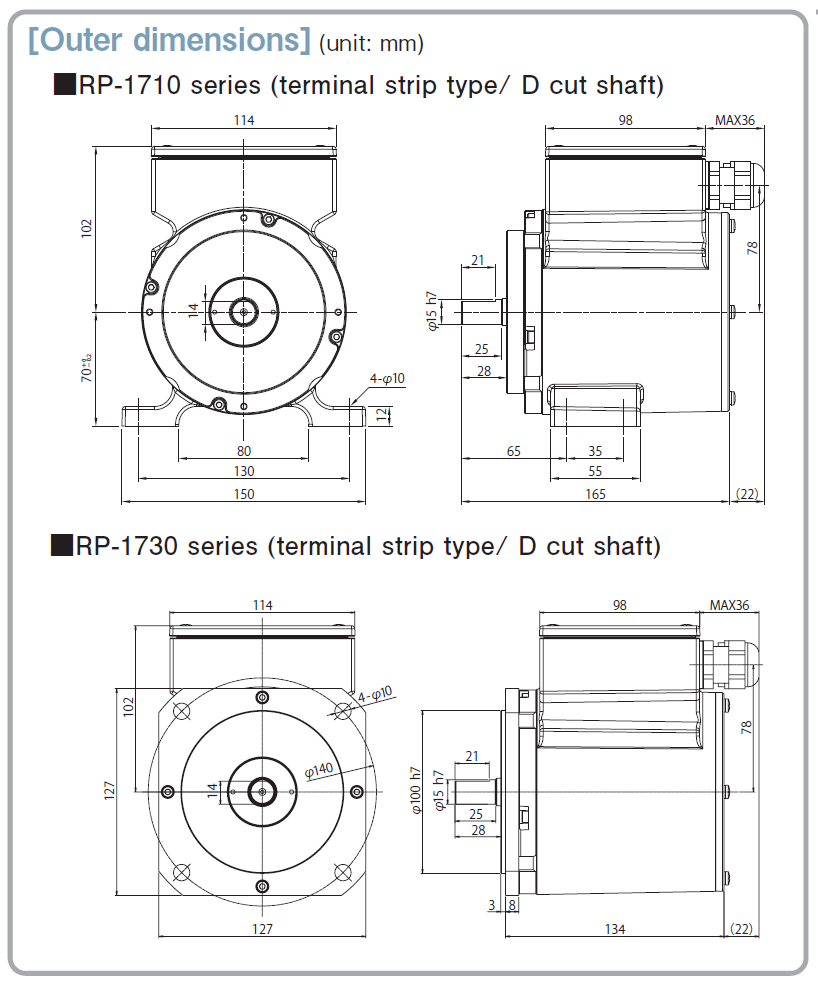

Terminal board type
| AC형(100~240VAC) | 모델명RP-1711, RP-1713, RP-1731, RP-1733 | ||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
터미널 보드
| |||||||||||||||||||||||||||||||||||
| DC형(12~24VDC) | 모델명RP-1712, RP-1714, RP-1732, RP-1734 | ||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
전원 공급 및 신호 출력용 터미널 보드(공용)
| |||||||||||||||||||||||||||||||||||

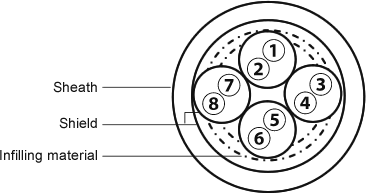

신호 케이블
| 아니요. | 색상 | Contents | |
|---|---|---|---|
| AC형 | DC형 | ||
| 1 | 파란색-Blue | Sig A (A)*1 | Sig A (A)*1 |
| 2 | 녹색-Green | Sig Com (-A)*1 | Sig Com (-A)*1 |
| 3 | 하얀색-White | Sig B(B)*1 | Sig B(B)*1 |
| 4 | 회색-Gray | Sig Com (-B)*1 | Sig Com (-B)*1 |
| 5 | 주황색-Orange | Sig Z(Z)*1, *2 | Sig Z(Z)*1, *2 |
| 6 | 노란색-Yellow | Sig Com(-Z)*1, *2 | Sig Com(-Z)*1, *2 |
| 7 | 빨간색-Red | Sig Com | 전원 + |
| 8 | 갈색-Brown | Sig Com | 전원 공급 장치 - |
For safety
커넥터 유형
RP-1700 시리즈에서는 COM과 FG가 공유됩니다. 전원 커넥터를 반드시 접지하십시오. 그렇지 않으면 오작동이나 고장이 발생할 수 있습니다.
터미널 보드 유형

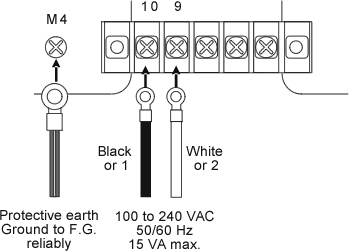

보호 접지에 연결하려면 M4 절연 압착형 단자를 사용하십시오. RP-1700 시리즈에서는 COM과 FG가 공유됩니다. 전원 커넥터를 반드시 접지하십시오. 오작동이나 고장의 원인이 될 수 있습니다.

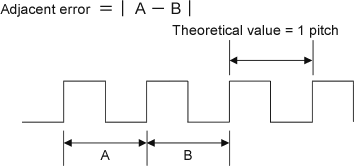

인접 오류
인접 오류: 인접한 두 펄스 사이의 실제 피치 변화입니다.
