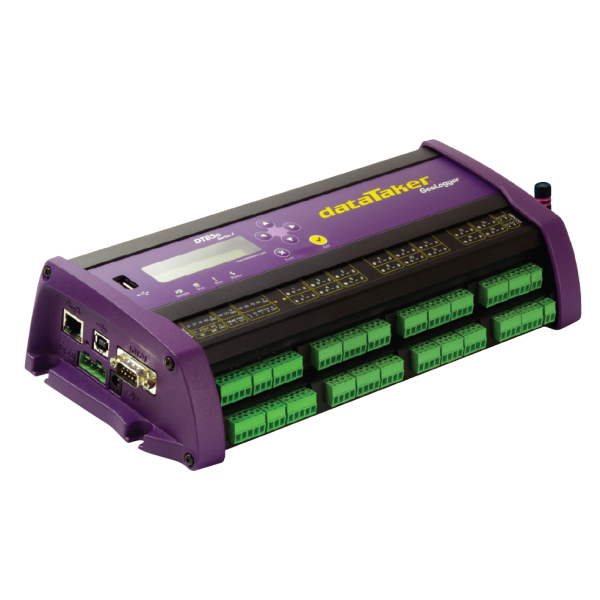

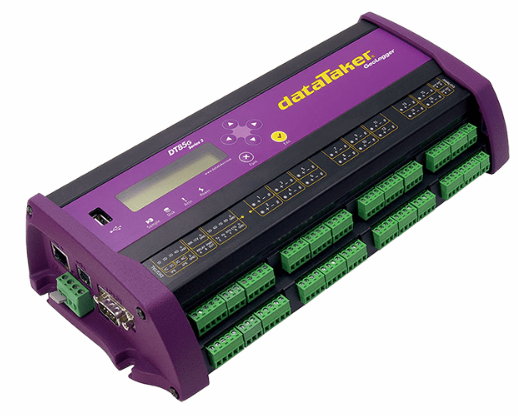

DataTaker DT85G 16채널 지반공학 DATA LOGGER
새로운 DT85G 지질공학 데이터 로거 시리즈 4 버전은 샘플링 속도, 측정 범위 및 프로그래밍 가능한 아날로그 출력이 향상되었습니다.
고급 설계 및 기술과 25년간의 지질 공학 전문 지식을 바탕으로 다재다능하고 강력하면서도 저전력 및 비용 효율적인 데이터 로거인 dataTaker DT85G GeoLogger가 탄생했습니다.
온도 보상(서미스터)을 통해 16개의 아날로그 채널은 최대 16개의 진동 와이어 센서를 읽을 수 있습니다. 온도 보상이 필요하지 않은 경우 이 로거는 최대 48개의 진동 와이어 센서를 읽을 수 있습니다.
최대 320개 센서(온도 보상 포함) 또는 960개 센서(온도 보상 없음)까지 추가 확장이 가능합니다.
최대 1,000만 개의 데이터 포인트(확장 가능)를 저장할 수 있는 표준 장치를 사용하면 필요한 만큼만 기록할 수 있습니다.
할당된 메모리가 가득 차면 덮어쓰기 또는 로깅 중지, 알람 이벤트 시 데이터 보관, USB 메모리에 복사 또는 FTP/이메일을 통해 전송 등 선택은 귀하의 몫입니다.
통신 기능에는 RS232, USB 및 이더넷이 포함되며, 모뎀이나 인터넷을 통해 원격으로, 로컬로 DT85G에 연결됩니다.
웹 인터페이스를 통해 사용자는 DT85G를 구성하고, 기록된 데이터에 액세스하고, 웹 브라우저를 사용하여 현재 측정값을 모방하거나 목록에서 볼 수 있습니다.
FTP/이메일은 폴링이나 특정 호스트 소프트웨어 없이도 인터넷이나 무선 네트워크를 통해 사무실에 데이터를 제공합니다.
고급 dataTaker DT80G 제품군 Geologger는 신장계, 피에조미터, 경사계, 스트레인 게이지, 압력 셀, 균열 측정기, 틸트미터를 포함한 다양한 센서와 함께 작동하며 Carlson, Electrolevel 및 LVDT 장치도 지원합니다. 최대 300개 채널까지 확장 가능하며 Geokon, Slope Indicator, RST Instruments, Soil Instruments Roctest 및 AGI – Applied Geomechanics Inc.를 포함한 모든 주요 지질 공학 센서 브랜드와 호환됩니다.
아날로그 채널 | |
|---|---|

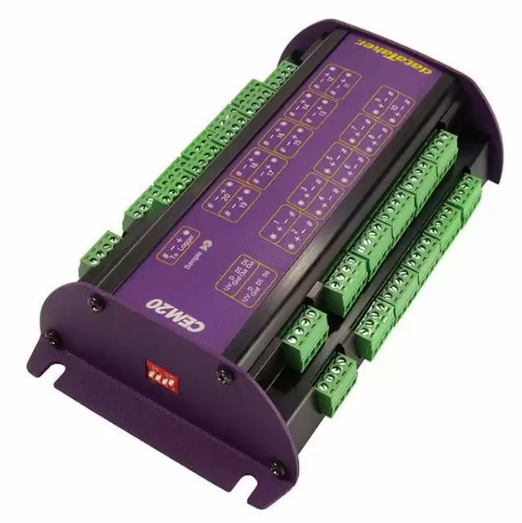

| 아날로그 채널 | 16개의 아날로그 입력 채널(320*까지 확장 가능) 각 채널은 독립적이며 다음을 지원합니다. 절연된 3선 또는 4선 입력 1개, 절연된 2선 입력 2개 또는 공통 기준 2선 입력 3개 Com이 있는 2선. 참조. 터미널 : 48채널(960*까지 확장 가능) 2선 절연 : 32채널(640*까지 확장 가능) 3선 또는 4선 절연 : 16채널(320*까지 확장 가능) *확장에는 옵션 CEM20이 필요합니다. |
| 기본 입력 범위 | DT85가 측정할 수 있는 기본 입력은 전압, 전류, 저항 및 주파수입니다. 다른 모든 측정값은 여기에서 파생됩니다. |
| Sampling | 정확도 및 노이즈 제거를 위해 50/60Hz 라인 주기 이상 통합 최대 샘플 속도 : 40Hz 유효 분해능 : 18비트 선형성 : 0.01% 공통 모드 제거 : >90dB 라인 시리즈 모드 제거 : > 35dB |
| 입력 | 채널 간 절연: 100V(릴레이 전환) 아날로그 섹션 절연: 100V(광 절연) 입력 임피던스: 160KΩ, >100MΩ 전류 모드 범위: ±3.5V 또는 ±55V(감쇠기 켜기/끄기) |
| 센서 인가전압(공급) | 아날로그 채널 : 2μA, 213μA 또는 2.5mA 선택 가능 정밀 전류 소스 4.5V 전압 소스 또는 전환형 외부 공급 장치 범용 : 센서 및 액세서리 전원 공급을 위한 전환 가능한 12V/5V 조정 공급 장치(최대 150mA) |
| 아날로그 출력 | 절연 프로그래밍 가능 16비트 DAC: 전압 0~10V 또는 전류 0~24mA |
아날로그 센서 | |
|---|---|
| 열전대 | 유형 : B, C, D, E, G, J, K, N, RS, T 교정 표준 : ITS-90 |
| RTD | 지원되는 재료 : Pt, Ni, Cu 저항 범위 : 10Ω ~ 1MΩ |
| 진동 와이어 | 주파수 범위: 500~5kHz 코일 저항: 50~200Ω 자극 방법: 단일 펄스 플럭 |
| 서미스터 | 유형 : YSI 400xx 시리즈, 기타 유형* 저항 범위 : 최대 1MΩ * 다른 서미스터 유형은 서미스터 스케일링 및 계산된 채널로 지원됩니다. |
| 모놀리식 온도 센서 | 유형 : LM34 – 60, AD590, AD592, TMPxx, LM135, LM235, LM335 |
| 스트레인 게이지 및 브리지 센서 | 구성 : 1/4, 1/2 및 풀 브리지 여기 : 전압 또는 전류 |
| 4-20mA 전류 루프 | 내부 100Ω 션트 또는 외부 션트 저항기 |
디지털 채널 | |
|---|---|
| 디지털 입력/출력 | 8개 양방향 채널 디지털 입력 유형 : 8개 로직 레벨(최대 20/30V) 디지털 출력 유형 : 오픈 드레인 FET 포함 4개(최대 30V, 100mA), 4개 로직 출력 포함 |
| 릴레이 출력 | 래칭 릴레이 1개, 접점(최대: 30Vdc, 1A) |
카운터 채널 | |
|---|---|
| 저속 카운터 | 디지털 입력과 공유되는 8개의 카운터 32비트 크기, 10Hz 최대 카운트 속도 저속 카운터는 절전 모드에서 작동하지 않습니다. |
| 전용 카운터 채널 | 4개의 고속 입력 또는 2단계 인코더(직교) 입력 32비트 크기, 100kHz 최대 카운트 속도 2개의 로직 레벨 입력(최대 ±30V) 자기 픽업(최대 ±10V)을 위한 2개의 민감한 입력(10mV) |
| 직렬 채널 | |
|---|---|
| SDI-12 | 디지털 채널과 공유되는 4개의 SDI-12 입력 - 각 입력은 여러 SDI-12 센서를 지원할 수 있습니다. |
| 일반 직렬 센서 | 다양한 스마트 센서 및 데이터 스트림에서 데이터를 기록할 수 있는 유연한 옵션입니다. 사용 가능한 포트: 직렬 센서 포트(RS232, RS422, RS485) 호스트 RS232 포트* 전송 속도: 300 ~ 115,200 *직렬 센서 채널로 사용되는 경우 호스트 포트는 다른 통신에 사용할 수 없습니다. |
계산된 채널 | |
|---|---|
| 일반적인 | 변수 및 함수와 관련된 표현을 사용하여 아날로그, 디지털 및 직렬 센서의 값을 결합합니다. |
| 기능 | 산술, 삼각법, 관계형, 논리 및 통계 |
알람 | |
|---|---|
| 상태 | 높음, 낮음 또는 범위 내 및 범위 외부 |
| 지연 | 알람 응답 기간(선택 사항) |
| 행위 | 디지털 출력 설정, 메시지 전송, DataTaker 명령 실행. |
데이터 수집 일정 | |
|---|---|
| 일정 수 | 11 |
| 일정 속도 | 10ms~Day |
Data Storage | |
| 내부 데이터 저장 | 용량 : 128mb = 약 10,000,000 데이터 포인트 |
| 이동식 USB 저장 장치 | 유형 : USB 1.1 또는 USB 2.0 드라이버와 호환 가능(예: 플래시 드라이브) 용량 : 메가바이트당 약 90,000개 데이터 포인트 |
통신 인터페이스 | |
|---|---|
| 이더넷 포트 | 인터페이스 : 10BaseT (10Mbps) 프로토콜 : TCP/IP, Modbus (마스터 & 슬레이브) |
| USB 포트 | 인터페이스: USB 1.1(가상 COM 포트) 프로토콜: ASCII 명령 |
| 호스트 RS232 포트 | 속도: 300~115,200보드(기본값: 57,600) 흐름 제어: 하드웨어(RTS/CTS), 소프트웨어(XON/XOFF), 없음 핸드셰이크 라인: DCD, DSR, DTR, RTS, CTS 모뎀 지원: 자동 응답 및 전화 걸기 프로토콜: ASCII 명령, TCP/IP(PPP), Modbus(마스터 및 슬레이브), 직렬 센서 |
| 직렬 센서 포트 | 인터페이스: RS232, RS422, RS485 속도: 300 ~ 57,600보드 흐름 제어: 하드웨어(RTS/CTS), 소프트웨어(XON/XOFF), 없음 프로토콜: Modbus(마스터 및 슬레이브), 직렬 센서 |
네트워크 TCP/IP 서비스 | |
|---|---|
| Network | 이더넷 및/또는 호스트 RS232(PPP) 포트 |
| 명령 인터페이스 | TCP/IP를 통해 ASCII 명령 인터페이스에 액세스 |
| 웹 서버 | 모든 웹 브라우저에서 현재 데이터 및 상태에 액세스 — 사용자 정의 페이지 정의 가능 — CSV 형식으로 데이터 다운로드 — 명령 인터페이스 창 — 모방 디스플레이 정의 |
| 모드버스 서버(슬레이브) | 모든 Modbus 클라이언트(예: SCADA 시스템)에서 현재 데이터 및 상태에 액세스 |
| Modbus 서버(마스터) | PLC, dataTaker 로거, Modbus 디스플레이 등을 포함한 Modbus 센서 및 장치에서 데이터 읽기/쓰기 |
| FTP 서버 | FTP 클라이언트 또는 웹 브라우저에서 기록된 데이터에 액세스 |
| FTP 클라이언트 | 기록된 데이터를 FTP 서버에 자동으로 직접 업로드합니다. |
System | |
|---|---|
| 디스플레이 및 키패드 | 유형 : LCD, 2라인 x 16자, 백라이트 기능 : 채널 데이터, 경보, 시스템 상태 키패드 : 스크롤용 키 6개 및 기능 실행 상태 LED : 4개(샘플, 디스크, 주의, 전원) |
| 펌웨어 업그레이드 | 경로: RS232, 이더넷, USB 또는 USB 디스크. |
| 실시간 시계 | 일반 분해능 : 200μs 정확도 : ±1분/년(0°C ~ 40°C), ±4분/년(-40°C ~ 70°C) |
| 전원공급장치 | 외부 전압 범위 : 10 ~ 30 Volts DC 내부 배터리 : 6Vdc 1.2Ahr 납산 피크 전력 : 12 W (12VDC 1A) |
| 평균 전력 소비 | 12Vdc 외부 전원 사용 1초 샘플링 : 1350mW 5초 샘플링 : 500mW 30초 샘플링 : 135mW 5분 샘플링 : 70mW 1시간 샘플링 : 60mW |
| 물리적 환경 | |
|---|---|
| Construction | 분말 코팅 강철 및 양극 처리된 알루미늄 |
| 치수 | 180x137x65mm |
| 무게 | 1.5kg(4kg 배송) |
| 작동 범위 | 온도 : -45°C ~ 70°C(범위 밖에서 LCD 작동 감소: -15°C ~ 50°C) 습도 : 85% RH, 비응축 |
| 포함된 리소스 | |
|---|---|
| 리소스 CD | 소프트웨어, 비디오 교육 및 사용자 설명서가 포함되어 있습니다. |
| 통신 케이블 | USB 케이블 |
| 라인 어댑터 | 110/240Vac ~ 15Vdc, 800mA |
dEX 데이터 로거 소프트웨어는 데이터 로거를 구성하고, 모방, 추세 차트 또는 표에서 실시간 데이터를 확인하고, 분석을 위해 기록 데이터를 검색할 수 있는 직관적인 그래픽 인터페이스입니다.
dEX는 DT80 제품군의 모든 로거에 사전 설치되어 제공됩니다. 소프트웨어는 웹 브라우저에 로드되므로 컴퓨터에 번거로운 응용 프로그램을 설치할 필요가 없습니다. 브라우저 기반인 dEX는 Windows, Mac 및 Linux를 포함한 모든 주요 운영 체제에서 작동합니다.

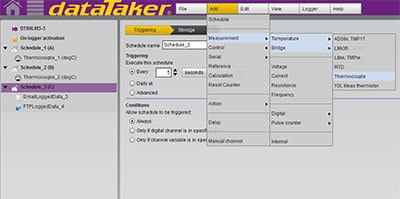

구성 편집기를 사용하면 사용하기 쉬운 Windows 탐색기 스타일 사용자 인터페이스에서 로거 구성을 보고, 편집하고, 저장할 수 있습니다. 구성 트리 보기를 통해 측정 일정 및 측정을 정의할 수 있습니다.
배선 다이어그램은 각 센서 유형에 사용 가능한 배선 구성을 보여줍니다. 구성은 로거나 로컬 컴퓨터에 저장하고 검색할 수 있습니다.

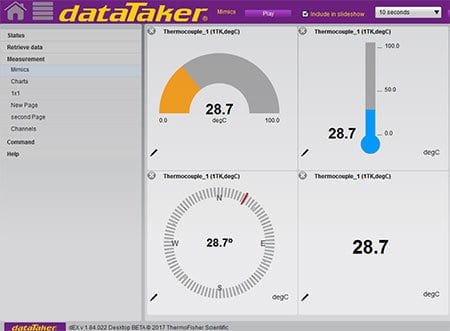

Mimic은 사용자 정의 경보 조건 또는 데이터 그룹화를 강조 표시하기 위해 수정할 수 있는 패널로 구성됩니다. 모방에는 다이얼, 막대 그래프, 온도계 등이 포함됩니다. 실시간 차트 레코더 모방을 사용하면 사용자 정의 시간/날짜 범위에 대한 추세와 기록 데이터를 볼 수 있습니다. 최대 5개의 미믹 페이지에 최대 16개의 미믹을 표시할 수 있습니다.
• 웹 브라우저 – Internet Explorer(IE7 이상), Safari, Google Chrome, Firefox
• Adobe Flash Player(10 이상)
• 화면 해상도 1024 x 768
dEX는 Google Play 스토어 또는 Apple 앱 스토어에서 Android 앱으로 제공됩니다.
