    SANTEST EX-GYdT-R 컴팩트한 방폭형 Probe



    컨트롤러가 있는 컴팩트한 방폭 인클로저

    EX-GYdT-R 프로브는 내부에 GYcRS 회로가 있는 방폭 인클로저 유형의 레벨 또는 변위 변환기입니다.

    센서 헤드를 밀폐 구조로 하여 방수 성능과 컴팩트함을 실현하였습니다.

    방폭 기호는 Exd II CT6이며 대부분의 폭발성 가스 분위기에서 사용할 수 있습니다.

    형식 공인인증서 기호 : No. TC16475(막대직경 Φ10), No. TC16474(막대직경 Φ13.8)

    (이 방폭인증은 일본내에서만 유효합니다.)

    ( 2021년 11월 19일 생성 )





    Specification
    비선형성≤0.025%FS
    Resolution
    		( 아날로그 ) 16bit
    ( 디지털 ) 최소 1μm
    반복성≤±0.001%FS
    온도 경향≤±20ppmFS/°C
    최대 압력35MPa(프로브 로드)
    작동 온도-20°C~+60°C
    보관 온도-40°C~+80°C
    진동6G(40Hz 2mmPP)
    충격50G(2msec)
    IP 등급IP67(표준), IP68(옵션)
    방폭
    기호    		ExdⅡ CT6

    ・상기 정도는 유효 스트로크 300mm 이상의 센서에 적용됩니다.
    　스트로크 300mm 미만의 사양은 스트로크 300mm의 사양과 동일합니다.
    ・분해능은 관련 컨트롤러에 따라 다릅니다.

    ◆ 관련 컨트롤러
    　·아날로그 출력 : GYHC , GYFC2, GYFC3
    　·디지털 출력 : GYDC-S1 , GYDC-05
    　· IRDS- GY  : IRDM을 사용하는 경우 CC-Link, CC-Link IE Field, PROFIBUS, EtherNet/IP, EtherCAT과 연결할 수 있습니다 .
    　· DC-Q  : MELSEC-Q 내장 UNIT

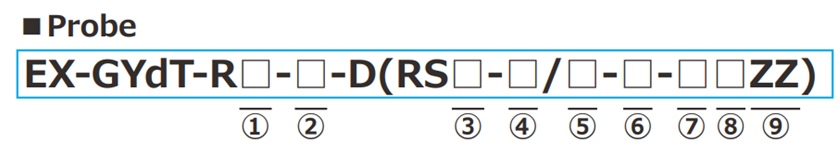

    ① 로드 지름
    　　10 : Φ10 14 : Φ13.8

    ② 전체 로드 길이
    　　□ :□mm

    ③ 유효 스트로크
    　　15mm~3500mm

    ④ Head dead zone
    　　S :50mm(Std.)
    　　□ :□mm(옵션)(고객이 지정)
    　　　・가능한 Min. 길이는 선택한 magnet 또는 float에 따라 다릅니다.

    ⑤ Tip dead zone
    　　S : 70mm/90mm/100mm(STD)
    　　　・S(표준 길이)는 ⑥에서 선택한 magnet 또는 float에 따라 다릅니다.

    Tip dead zone
    		magnetfloat
    70mmBA, AS

    100mmT144,T163F40S,F42S,F50S,F54S

    　　□ :□mm(옵션)(고객 지정)
    　　　・가능한 Min. 길이는 선택한 magnet 또는 float에 따라 다릅니다.

    ⑥ 관련 magnet 또는 float

    magnetfloat
    T144 :No.T14-M4
    T163 :No.T16-M3
    BA : No.2KYN-17-LG
    AS : No.11S-SUS
    		F40S : Φ40 SS316(B)
    F42S : Φ43 SS316L
    F50S : Φ50 SS316L
    F54S : Φ54 SS304


    ⑦ 케이블 종류
    　　S:표준 케이블
    　　R:로봇 케이블
    　　W:방수 케이블

    ⑧ 케이블 길이
    　　□ :□m(최대 10m)

    　　(*) 연장 케이블 센서 케이블(m) + 연장 케이블(m) ≤ 200m를 사용하는 경우
    　　　・연장 케이블은 P.112를 참조하십시오.

    ⑨ 출력
    　　ZZ : 외부 컨트롤러에 따라 다름

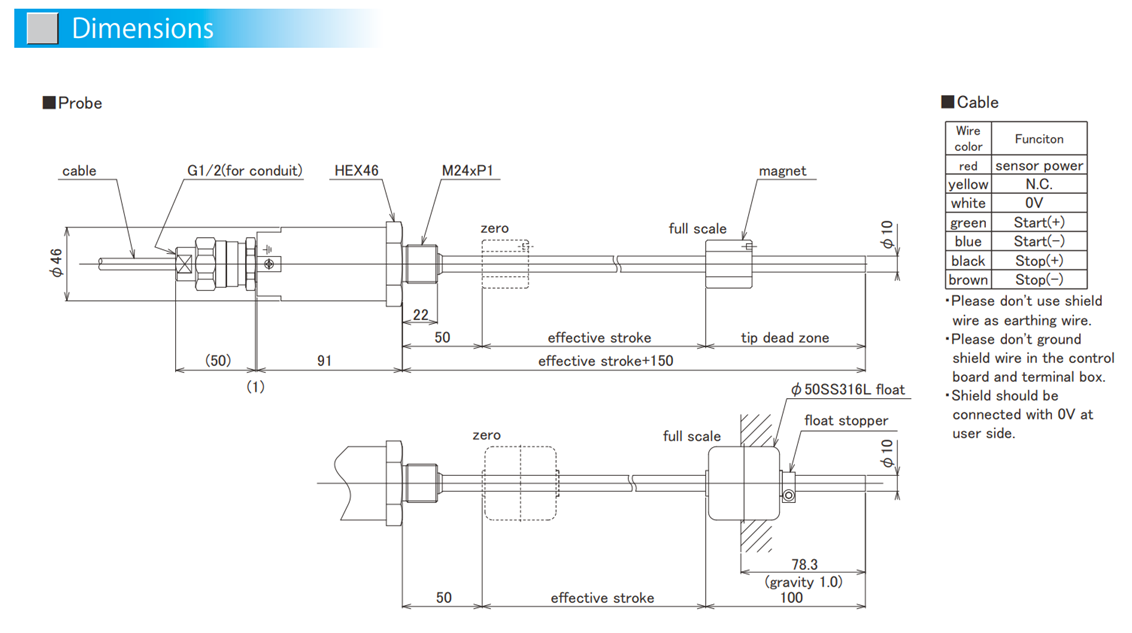

    치수


    ・재질:프로브 헤드:SS316, 프로브 로드:SS316
    ・P.110의 GG군(홀더 재질:금속)에서 1개의 자석을 선택합니다.
    ・Tip dead zone 길이는 선택한 자석 또는 플로트에 따라 다릅니다.
    ・케이블을 분기하거나 연결할 때 위험 구역 은 방폭 인클로저의 정션 박스에서 작업하거나 안전성을 높일 필요가 있습니다.
    ・비위험 구역에 케이블을 연결할 때 비위험 구역에서 폭발성 분위기 가스를 방지할 필요가 있습니다.
