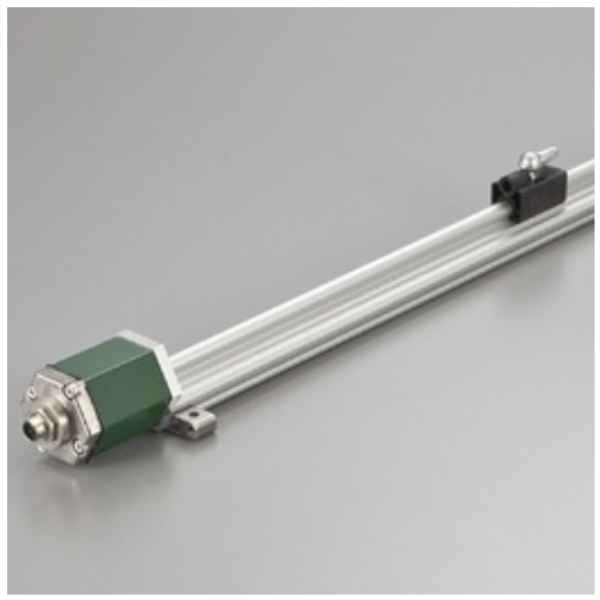

GYSE-S 프로브는 magnet의 변위를 SSI(Synchronous Serial Interface)로 출력합니다.

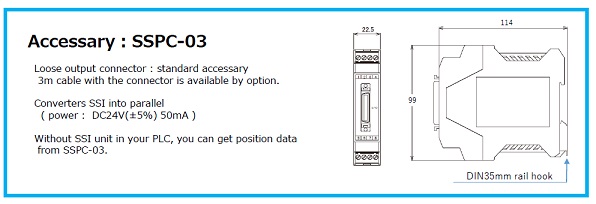

SSI는 시리얼 통신 방식의 출력으로 24~27bit 의 위치 데이터를 출력합니다 . 별매의 SSPC-03
사용시 SSI를 병렬 데이터 로 변환할 수 있습니다 .
따라서 I/O 장치에서 데이터를 가져올 수 있습니다.
내부 프로브 요소는 외부 하우징에서 분리할 수 있으며 captive software( GPM ) 를 사용하여 사용자 측에서 제로 및 게인 조정 이 가능합니다.
· CE 마킹
· 노이즈 캔슬링
· GPM 설정
| 비선형 성 | ≦ ± 0.025 % FS TYP |
|---|---|
| 분해능 | 0.1mm-0.001mm |
| 반복성 | ≦ ± 0.001 % FS (최소 ± 3μm) |
| 온도 경향 | ± 15ppmFS / ° C 이하 |
| 위치 (STD) | SSI(동기화된 직렬 인터페이스), 24-27비트, 바이너리(STD) 또는 Gray |
| 속도 (옵션) | 사용할 수 없습니다 |
| 경보 | 오픈 드레인 50V 0.1A (magnet 분실용) |
| 전원 공급 | +24V (± 2V) 70mA |
| 샘플링 주파수. | Std 1kHz (최대 스트로크 1250mm) |
| MAX. 압력 | 35MPa (프로브로드) |
| 작동 온도. | -20 ° C ~ + 75 ° C |
| 보관 온도. | -40 ° C ~ + 75 ° C |
| 내진동 | 15G (20-100Hz) |
| 내충격 | 100G (2msec) |
| IP 등급 | IP67 |
・상기 정도는 유효 스트로크 300mm 이상의 센서에 적용됩니다.
・스트로크 300mm 미만의 사양은 스트로크 300mm와 동일합니다.
(*) 샘플링 주파수 : Max. 3.75kHz
(본체 전체 길이(모델⑪ 참조)에 따라 달라지며, 소비전류가 증가합니다. )
・고정 클램프가 제공됩니다. (500mm마다 클램프 1개 추가)
스트로크 < 600mm:2개
600-1000mm:3개
1001-1500mm:4개
1501-2000mm:5개

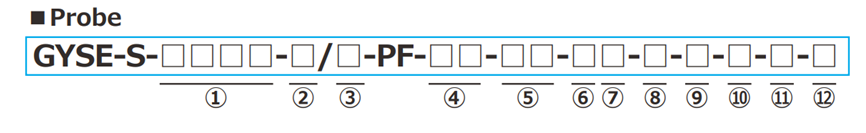

① 유효 스트로크
15~7500mm
② Head dead zone
S :50mm (Std.)
□ :□mm ( 옵션 ) ( 고객 지정 )
・ 가능한 Min. 길이는 선택한 magnet 또는 플로트에 따라 다릅니다.
③ Tip 사각지대
S:50mm(Std.)
□ :□mm ( 옵션 ) ( 고객이 지정 )
・ 가능한 Min. 길이는 선택한 magnet 또는 플로트에 따라 다릅니다.

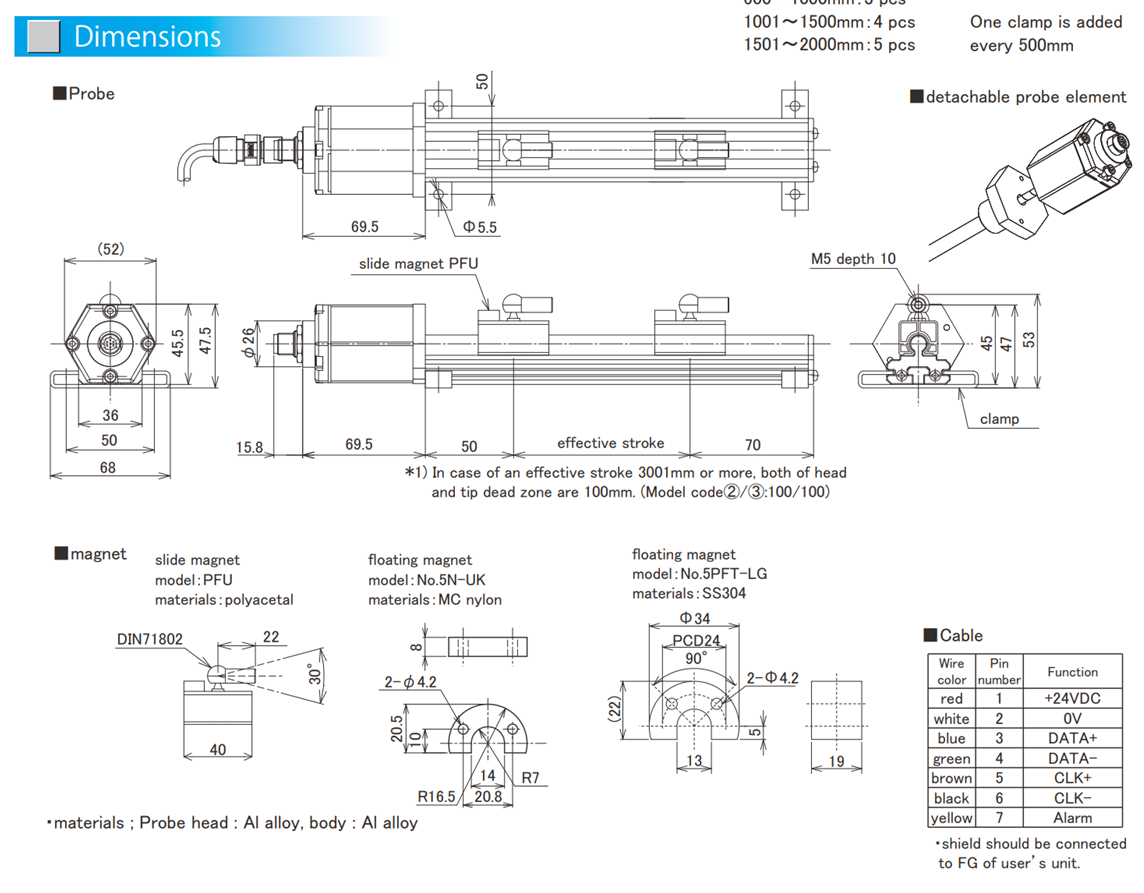

④ 관련 magnet
PFU :PFU 슬라이드magnet
FE :No.5N-UK
BP :No.5PFT-LG
・상기 이외의 magnet을 선택하실 경우에는 상담해 주십시오.
・이 모델 코드는 관련 magnet만을 지정하는 것을 의미합니다.
・magnet이 필요한 경우는 별도 주문해 주십시오.

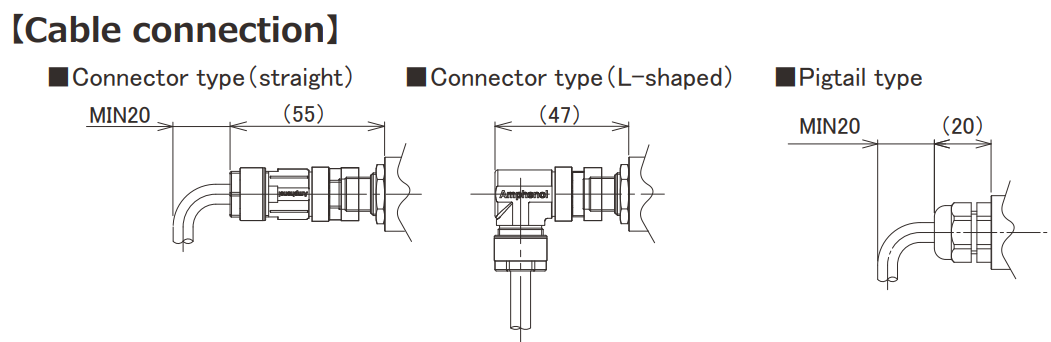

⑤ 케이블 연결
8P:커넥터
△G□F : Pigtail / cable end : 자유
△G□A : Pigtail / cable end : 릴레이용 커넥터
부착(□:케이블 길이(m)、최대 10m)(*)
(△: 케이블 종류
S : 표준, H : 고온용 케이블, R : 로봇 케이블, UL : cUL 케이블)
CN : 기존 커넥터 (옵션 P.109 참조)
(*) 연장 케이블 센서 케이블을 10m 이상 사용하는 경우 연장 케이블을 사용하십시오.
・연장 케이블은 P.114를 참조하십시오.
・느슨한 결합 커넥터가 필요한 경우 커넥터(직선 또는 L자형)를 별도로 주문 하십시오.
⑥ 분해능
D2:0.1mm
D3:0.05mm
D4:0.01mm(표준)
D5:0.005mm
D7:0.002mm
D8:0.001mm
⑦ 방향
D : magnet이 Tip 쪽으로 이동
하면 출력 증가 R : magnet이 Tip으로 이동하면 출력 감소
⑧ 비트 수
4:24bit(표준)
5:25bit
6:26bit
7:27bit
⑨ 출력코드
B : Binary(Std.)
G : Gray
⑩ 동기식
5A : 비동기식 SSI
5S : 동기식 SSI
⑪ 옵션
공란 : 옵션 없음
X2 : 2kHz 샘플링 (전체 본체 길이 : 최대 750mm)
X3 : 3kHz 샘플링 (전체 본체 길이 : 최대 600mm)
X4 : 3.75kHz 샘플링 (전체 본체 길이 : 최대 450mm)
⑫ 클램프
F50 : 고정 클램프 포함
N : 고정 클램프 없음
