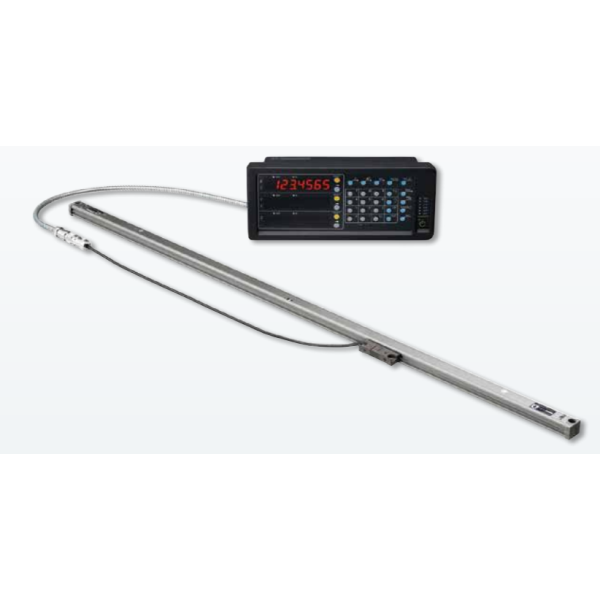

MAGNESCALE GB-ER (SR138R) linear encoder
Specifications
| 주요 사양 | ||
|---|---|---|
기재 내용은 예고 없이 변경하는 경우가 있습니다. | ||
| 형명 | GB-ER(SR138R) | |
| 유효 길이(L:mm) | 50, 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600, 650, 750, 850, 950, 1050, 1250, 1400, 1600, 1850, 2050, 220 | |
| 스케일 길이 | 스케일 전장(mm) | L+104mm(50~200mm), L+120mm(250~2200mm) |
| 최대 가동 길이(mm) | L+14mm(50~200mm), L+30mm(250~2200mm) | |
| With or without center foot plate | 없음(50~950mm), 있음(1050~2200mm) | |
| 장착 구멍 피치 | L+91mm(50~200mm), L+107mm(250~2200mm) | |
| 스케일 정확도(20℃) | (5+5L/1000)μm | |
| 원점 | 표준 : 중앙 한 곳 또는 임의 한 점 (A / B 상과 동기화) | |
| 설치 허용도 | ±0.1mm | |
| 온도 계수 | (11±1)×10 -6 /℃ | |
| 사용온도범위 | 0~40℃ | |
| 보관 온도 범위 | -20~50℃ | |
| 헤드 케이블 길이 | 0.3m | |
| 케이블 길이 | 3m | |
| 보호 등급 | 스케일 부 : IP65 상당, 인터페이스 유닛 부 : IP30 상당 | |
| 입출력 신호 | 출력 신호 | A/B/Z상 |
| 전원 | DC+5V±5% | |
| 커넥터 | D-sub 9핀 | |
| 분해능 | 0.5μm | |
| 응답속도 | 스케일 신호 | 60m/min |
| 원점 신호 | 60m/min | |
| 최대 소비 전류 | 200mA | |
MODEL 분류
주문코드 중
GB-085ERT01
GB-105ERT01
위 코드 중 T01로 끝나는 모델은 특정고객 주문사양이라 장비 제작업체에 직접문의 하셔야 합니다.
사용후기가 없습니다.
상품문의가 없습니다.
- AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.
