EX602D01 | 본질안전방폭 산업용 ICP® 가속도계 > 진동/가속도/각도센서

EX602D01 | 본질안전방폭 산업용 ICP® 가속도계 요약정보 및 구매

감도: 100mV/g 주파수 범위: (±3dB)30 ~ 480000 cpm, 감지 요소: 세라믹, 측정 범위: ±50g

추천하기
판매가격 전화문의
제조사 PCB
원산지 USA
모델 EX602D01

관련상품

  • 상품 정보

    상품 상세설명

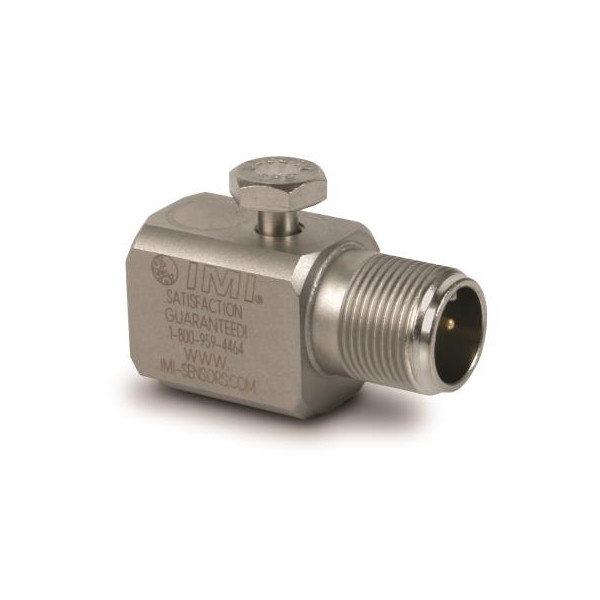

    EX602D01 | 본질안전방폭 산업용 ICP® 가속도계


    본질 안전, 로우 프로파일, 산업용, 세라믹 전단 ICP® 가속, 100 mV/g, 0.5 ~ 8000 Hz, 측면 출구, 2핀 커넥터, 단일 포인트 ISO 17025 인증 교정

    위험 지역 승인 로우 프로파일, 산업용, 세라믹 전단 ICP® 가속, 100 mV/g, 0.5 ~ 8000 Hz, 측면 출구, 2핀 커넥터

    • 감도: (±10%)100mV/g(10.2mV/(m/s²))
    • 주파수 범위: (±3dB)30 ~ 480000cpm(0.5 ~ 8000Hz)
    • 감지 요소: 세라믹
    • 측정 범위: ±50g(±490m/s²)
    • 무게: 2.61온스(74.0gm)
    • Safety Barrier 반드시 필요
    ENGLISH:SI:
    PERFORMANCE
    Sensitivity (±10 %)100 mV/g10.2 mV/(m/s²)[1]
    Measurement Range±50 g±490 m/s²
    Frequency Range (±3 dB)30 to 480000 cpm0.5 to 8000 Hz[3]
    Resonant Frequency1500 kcpm25 kHz[4]
    Broadband Resolution350 µg3434 µm/sec2[4]
    Non-Linearity±1 %±1 %[2]
    Transverse Sensitivity≤7 %≤7 %
    ENVIRONMENTAL
    Overload Limit (Shock)5000 g pk49050 m/s² pk
    Temperature Range-65 to +250 °F-54 to +121 °C
    Temperature ResponseSee Graph %/°FSee Graph %/°F[4]
    Enclosure RatingIP68IP68
    Hazardous Area ApprovalEx ia IIC T4, AExia IIC, T4Ex ia IIC T4, AExia IIC, T4
    Hazardous Area ApprovalEEx nL IIC T4, -40°C<=Ta<=121°C, II 3 GEEx nL IIC T4, -40°C<=Ta<=121°C, II 3 G
    Hazardous Area ApprovalEEx nL IIC T4, -40°C<=Ta<=121°C, II 1 GEEx nL IIC T4, -40°C<=Ta<=121°C, II 1 G
    Hazardous Area ApprovalCl I, Div I, Groups A, B, C, D; Cl II, Div I, Groups E, F, G; Cl III, Div ICl I, Div I, Groups A, B, C, D; Cl II, Div I, Groups E, F, G; Cl III, Div I
    Hazardous Area ApprovalCl I, Div 2, Groups A, B, C, D; ExnL IIC T4, AExnA IIC T4Cl I, Div 2, Groups A, B, C, D; ExnL IIC T4, AExnA IIC T4
    ELECTRICAL
    Settling Time (within 1% of bias)≤2.0 sec≤2.0 sec
    Discharge Time Constant≥0.3 sec≥0.3 sec
    Excitation Voltage18 to 28 VDC18 to 28 VDC
    Constant Current Excitation2 to 20 mA2 to 20 mA
    Output Impedance<150 Ohm<150 Ohm
    Output Bias Voltage8 to 12 VDC8 to 12 VDC
    Spectral Noise (10 Hz)8.0 µg/√Hz78.5 (µm/sec2)/√Hz[4]
    Spectral Noise (100 Hz)5 µg/√Hz49.1 (µm/sec2)/√Hz[4]
    Spectral Noise (1 kHz)4 µg/√Hz39.2 (µm/sec2)/√Hz[4]
    Electrical Isolation (Case)>100000000 Ohm>100000000 Ohm
    PHYSICAL
    Size - Length1.65 in41.9 mm
    Size - Width0.74 in18.8 mm
    Size - Height0.845 in21.5 mm
    Weight2.61 oz74.0 gm
    Mounting Thread1/4-28 MaleNo Metric Equivalent[5]
    Mounting Torque2 to 5 ft-lb2.7 to 6.8 Nm
    Sensing ElementCeramicCeramic
    Sensing GeometryShearShear
    Housing MaterialStainless SteelStainless Steel
    SealingWelded HermeticWelded Hermetic
    Electrical Connector2-Pin MIL-C-50152-Pin MIL-C-5015
    Electrical Connection PositionSideSide
    * All specifications are at room temperature unless otherwise specified
    .




    SPECIFICATION NOTES

    [1] 변환 계수 1g = 9.81m/s².
    [2] 0 기반, 최소제곱, 직선 방법.
    [3] 고주파 허용 오차는 지정된 주파수의 ±10% 이내에서 정확합니다.
    [4] 전형적인.
    [5] 1/4-28에는 SI 단위가 없습니다.
    [6] 자세한 내용은 PCB 적합성 선언 PS023 또는 PS060을 참조하십시오.


    ACCESSORIES

    Supplied
    081A971


    OPTIONAL VERSIONS

    ( M ) Metric Mount
    ACCESSORIES:
    SuppliedM081A97Captive Mounting Bolt1
