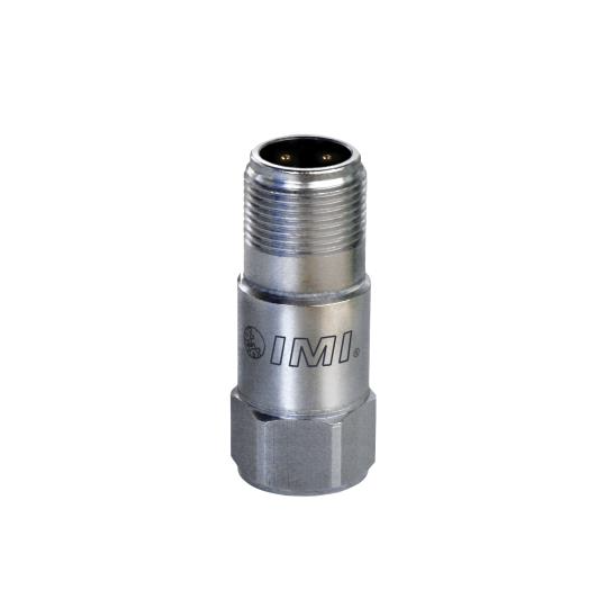

601A01 | 플래티넘 저가 산업용 ICP® 가속도계(진동 모니터링용) > 진동/가속도/각도센서

플래티넘 재고 제품; 저소음, 산업용, 세라믹 전단기 ICP® 가속, 100mV/g, 0.27 ~ 10kHz, 상단 출구, 2핀 연결, 단일 지점 ISO 17025 인증 교정.

• 감도: (±20%) 100mV/g(10.2mV/(m/s²))
• 주파수 범위: (±3dB)16 ~ 600000cpm(0.27 ~ 10000Hz)
• 감지 요소: 세라믹
• 측정 범위: ±50g(±490m/s²)
• 무게: 80g(2.8oz)

• 	ENGLISH:	SI:
  성능
  감도(±20%)	100mV/g	10.2mV/(m/s²)	[1]
  측정 범위	±50g	±490m/s²
  주파수 범위(±3dB)	16 ~ 600000cpm	0.27 ~ 10000Hz	[3]
  공진 주파수	960kcpm	16kHz	[4]
  광대역 해상도 (1)	50μg	491 µm/초 2	[4]
  비선형성	±1%	±1%	[2]
  Transverse Sensitivity	≤7%	≤7%
  환경
  과부하 한계(충격)	5000g 팩	49050m/s² pk
  온도 범위	-65 ~ +250°F	-54 ~ +121 °C
  온도 응답	그래프 참조 %/°F	그래프 참조 %/°F	[4]
  인클로저 등급	IP68	IP68
  ELECTRICAL
  안정화 시간(within 1% of bias)	≤4.0초	≤4.0초
  Discharge Time Constant	≥0.6초	≥0.6초
  Excitation Voltage	18 ~ 28VDC	18 ~ 28VDC
  Constant Current Excitation	2~20mA	2~20mA
  출력 임피던스	<150옴	<150옴
  출력 바이어스 전압	8 ~ 12VDC	8 ~ 12VDC
  스펙트럼 노이즈(10Hz)	3.2μg/√Hz	31.0(μm/sec 2 )/√Hz	[4]
  스펙트럼 노이즈(100Hz)	1.0μg/√Hz	9.81(μm/sec 2 )/√Hz	[4]
  스펙트럼 노이즈(1kHz)	0.7μg/√Hz	6.94(μm/초 2 )/√Hz	[4]
  전기 절연(케이스)	>100000000옴	>100000000옴
  PHYSICAL
  Size - Hex	7/8인치	22mm
  Size - Height	1.94인치	49.3mm
  무게	2.8온스	80그램
  장착 나사	1/4-28 Female	해당 없음	[5]
  장착 토크	2~5피트-파운드	2.7~6.8Nm
  감지 요소	세라믹	세라믹
  Sensing Geometry	Shear	Shear
  하우징 자재	스테인레스 스틸	스테인레스 스틸
  Sealing	용접된 밀폐형	용접된 밀폐형
  전기 커넥터	2핀 MIL-C-5015	2핀 MIL-C-5015
  전기 연결 위치	Top	Top

  * 모든 사양은 달리 명시되지 않는 한 상온입니다.

  .







  사양 참고 사항

  [1] 변환 계수 1g = 9.81m/s².
  [2] 0 기반, 최소제곱, 직선 방법.
  [3] 고주파 허용 오차는 지정된 주파수의 ±10% 이내에서 정확합니다.
  [4] 전형적인.
  [5] 1/4-28에는 SI 단위가 없습니다.
  [6] 자세한 내용은 PCB 적합성 선언 PS023을 참조하십시오.





  부속품

  ---

  공급
  081A40	마운팅 스터드, 육각 소켓 및 황동 팁이 있는 1/4-28 x 0.438" 길이의 스테인리스 스틸 나사	1





  옵션 버전

  ---

  ( M ) 미터법 마운트

  부속품:
  공급	M081A61	마운팅 스터드	1





  ( TO ) 온도 출력

  	ENGLISH:	SI
  온도 출력 범위	+36 ~ +250	+2 ~ +121
  온도 스케일 팩터	5.56mV/°F + 32	+10mV/°C
  전기 커넥터	3핀
  전기 연결	가속 출력
  전기 연결	지면
  전기 연결	온도 출력
