진동-가속도 센서 선택 가이드

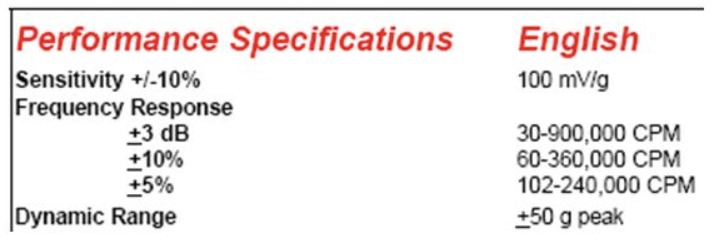

센서 중요 사양 설정
진동 가속도 센서 선택 사양 선택 시 최소한 알아야 할 중요 사항 3가지.

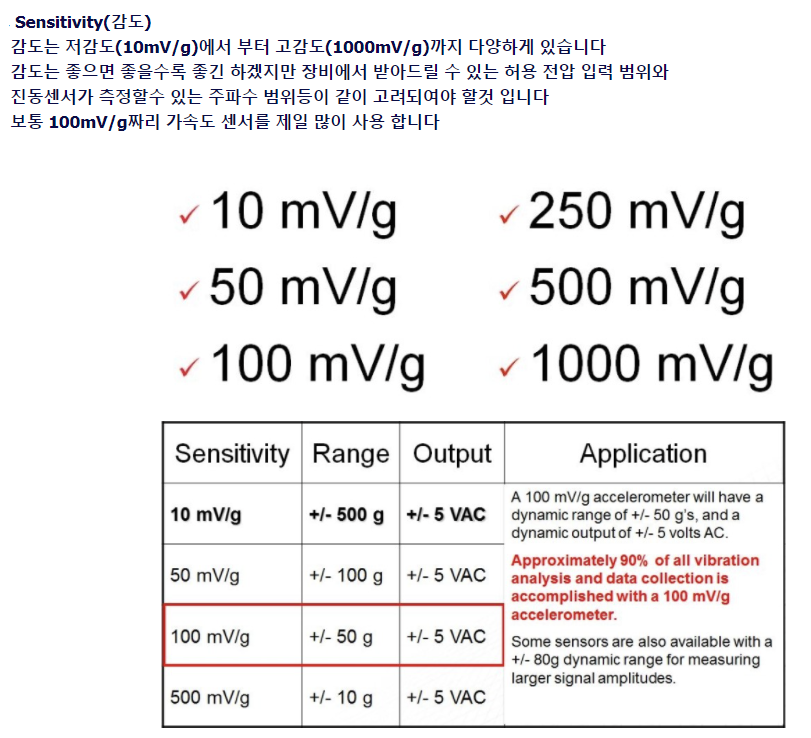

감도(Sensitivity-mV/g)

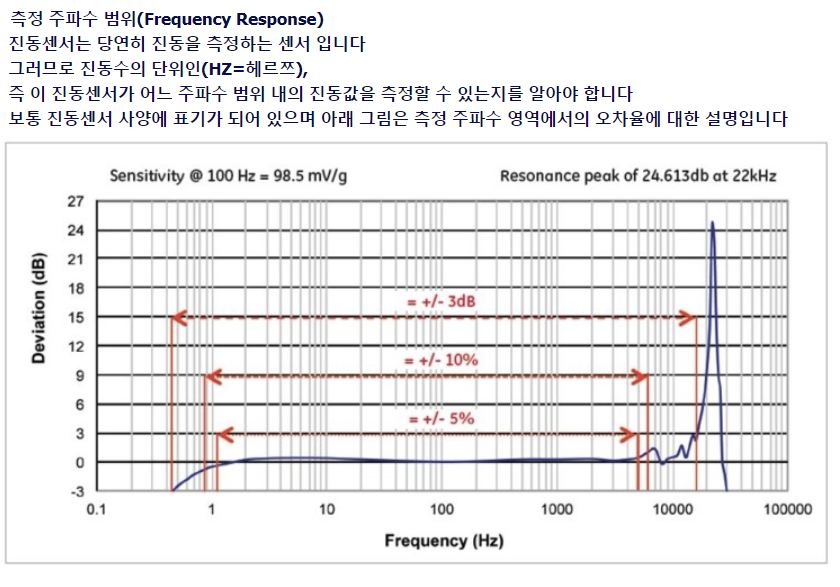

측정 주파수 범위(Frequency Response)

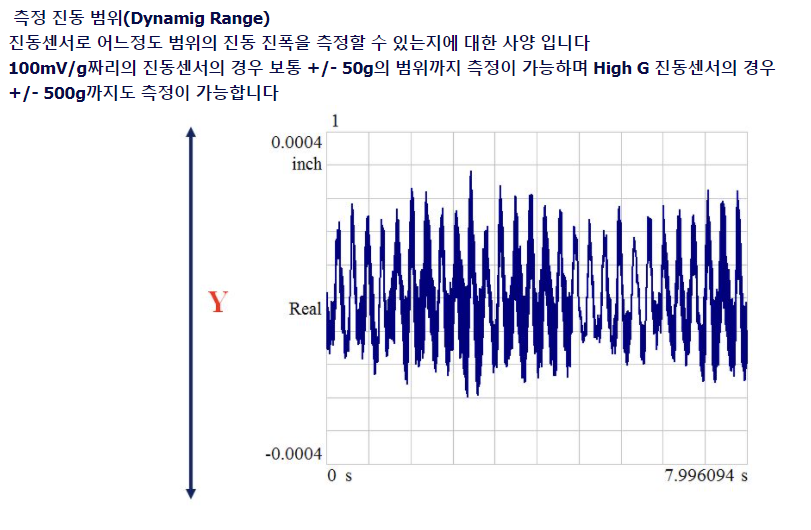

측정 크기 범위(Dynamic Range)
사용후기가 없습니다.
상품문의가 없습니다.
- AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.
감도(Sensitivity) |
측정 주파수 범위 |
측정 크기 범위 | 적용 분야 |
10mV/g | 1,0-25,000 Hz | +/- 500g | 고주파, 고진폭, 베어링, 기어 진동 측정 |
50mV/g | 1,0-12,500 Hz | +/- 100g | 데이터 컬렉터와 주로 같이 사용 |
100mV/g | 0,5-15,000 Hz | +/- 50g | 일반적인 기계 진동에 가장 많이 사용-일반모터 |
500mV/g | 0,1-10,000 Hz | +/- 10g | 저주파(저속) 기계 진동에 사용 |
감도 : Sensitivity
감도는 가속도계의 가장 중요한 파라미터 중 하나로서, 160 Hz 등의 참조 주파수에서 진동 및 전압 간의 변환을 나타냅니다. 민감도는 mV/G로 지정됩니다. 일반적인 가속도계 민감도가 100 mV/G인 경우 10 G 신호를 측정하면 1000 mV 또는 1 V 출력을 예상할 수 있습니다. 정확한 민감도는 교정을 통해 결정되며, 보통 센서와 함께 제공되는 교정 인증서에 명시되어 있습니다. 민감도는 주파수에 따라 달라지기도 합니다. 민감도가 주파수에 따라 어떻게 달라지는지 판별하려면 가용 주파수 범위에서 전체적인 교정이 필요합니다. 그림 4에는 가속도계의 전형적인 주파수 응답 특성이 나와 있습니다. 일반적으로 낮은 민감도 가속도계를 사용하여 높은 진폭 신호를 측정하고 높은 민감도 가속도계를 사용하여 낮은 진폭 신호를 측정합니다.
진동 진폭
사용할 수 있는 센서 범위는 측정 중인 진동의 최대 진폭 또는 범위에 좌우됩니다. 센서 범위를 벗어난 진동을 측정하는 경우 응답이 왜곡되거나 정확하지 않을 수 있습니다. 일반적으로 높은 진동 수준을 모니터링하는 데 사용되는 가속도계의 민감도와 질량은 낮은 편입니다
진동 센서 설치 방법

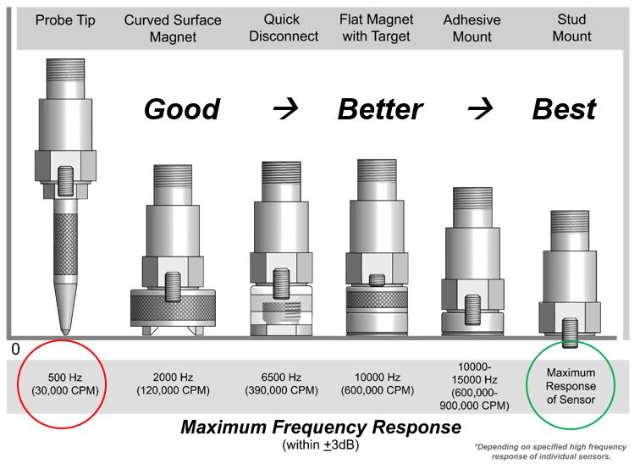

진동가속도 센서 설치 시 프로브 팁, 마그네틱 베이스, 스터드마운팅 등 여러가지 방법이 있으니
측정 환경에 따라 가장 적합한 마운팅 방법을 선택하여 마운팅 하드웨어를 선택하셔야 합니다.
휴대용 측정
모니터링 용

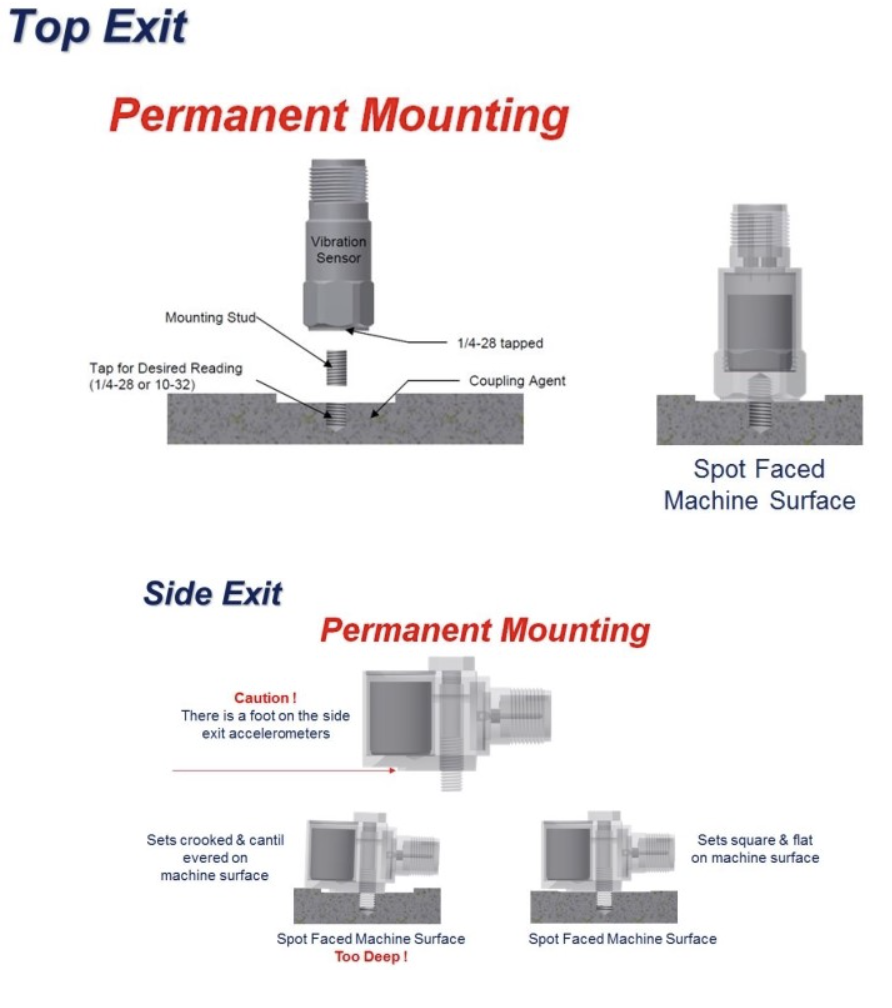

Stud 마운팅
스터드 장착은 현재까지 최고의 장착 기법으로 알려져 있지만, 대상 재질에 구멍을 뚫어야 하므로 센서를 영구적으로 설치하는 경우에 주로 사용됩니다. 다른 방식들은 일시적인 장착을 목적으로 합니다. 다양한 장착 방법은 모두 가속도계의 측정 가능 주파수에 영향을 줍니다. 일반적으로는 연결이 헐거울수록 측정 가능 주파수 한계가 낮아집니다. 접착형 또는 마그네틱 장착 부위 등의 질량이 가속도계에 추가되면 공명 주파수가 낮아지고, 이에 따라 가속도계의 가용 주파수 범위의 정확도와 한계가 영향을 받을 수 있습니다. 다양한 장착 방법이 주파수 측정 한계에 미치는 영향을 파악하려면 가속도계 스펙을 참조하십시오. 표 1에는 100 mV/G 가속도계의 일반 주파수 한계가 제시되어 있습니다.
| 방법 | 주파수 한계 |
| 휴대용 | 500 Hz |
| 마그네틱 | 2,000 Hz |
| 접착형 | 2,500 - 5,000 Hz |
| 스터드 | 6,000 Hz 이상 |
표 1. 100 mv/G 가속도계 장착 시 주파수 한계.
