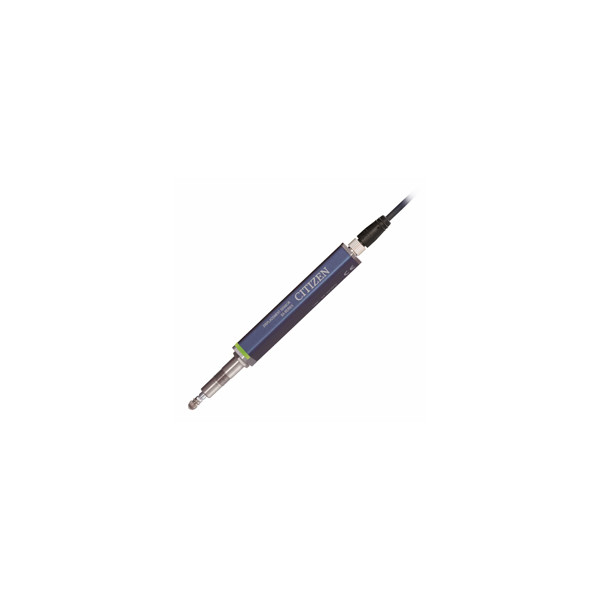

    디지털 게이지SA-S110PD/ SA-S510PD 에어 구동 타입 접촉식 변위 센서



    뉴마 틱 대응기구 설계를 대폭 절감! 에어 구동 타입의 접촉 식 변위 센서

    "SA-S110PD / SA-S510PD"에어 구동 타입의 접촉 식 변위 센서입니다.
    에어 구동에 의해 스핀들의 상하가 가능하므로기구 공정의
    설계 관리가 쉬워 공간 비용을 절감 할 수 있습니다.

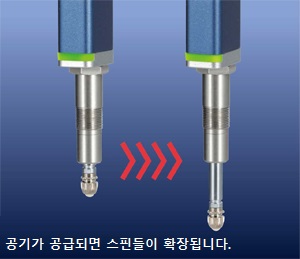

    스핀들은 공기의 공급으로 신장하기 위해
    각 공정 라인 제어가 용이합니다.
    또한 W 방위 구조가 뛰어난 내구성을 자랑하는 다양한 환경에서 사용할 수 있습니다.

    [특징]
    ■ 에어 구동 타입
    ■ 뉴마 틱 제어에 대응
    ■ W 방위 구조
    ■ 높은 내구성

    ■ 다양한 환경에서 사용가능

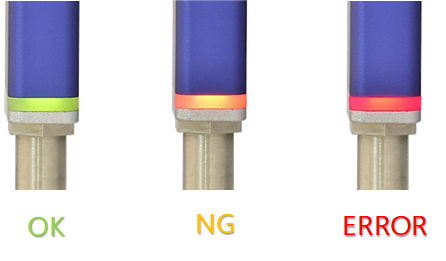

    그리고 합부판정을 그리고 합부판정을 서와 컨트롤러에서 LED 표시되기에 시인성이 좋아 현장작업자들이 가장 만족하는 부분입니다.








    Specifications


    종류표준
    고정밀일반
    형식SA-S110PDSA-S510PD
    위치 검출 방식광학 앱솔루트 리니어 엔코더 방식
    측정 범위10mm
    최소 읽기 량0.1μm0.5μm
    지시 정도 (PP) ※ 11μm 이하2μm 이하
    측정 력※ 2
    보호 등급 ※ 4IP67 상당
    질량약 80g
    사용 유체드라이 에어 (이슬점 온도 -10 ℃ 이하)
    사용 압력 범위0.14 ~ 0.16MPa ※ 3
    적용 에어 튜브외경 ⌀4mm / 내경 ⌀2.5mm
    보증 내 압력0.2MPa
    사용 온습도 범위-10 ~ 55 ℃
    35 ~ 80 % RH
    (결로 및 결빙 없을 것)
    저장 온습도 범위-20 ~ 60 ℃
    35 ~ 80 % RH
    진동10 ~ 500Hz 복 진폭 3mm (MAX20G)
    XYZ 각 방향 2 시간
    충격1960mm / sec 2 (200G)
    접지 방식콘덴서 접지
    케이블 ※ 5별매 옵션
    측정 단자세라믹 볼 직경 3.175mm
    • ※ 1 사양 값은 주위 온도 20 ℃ 일 때의 값입니다.
    • ※ 2 사용 공기 압력 및 온도에 따라 측정력이 변화합니다.
      또한 seal cap을 분리하여 저측정력 타입으로 사용할 수 있습니다.
      각각의 자세시 스핀들을 밀어 넣었다 때의 측정 능력 및 seal cap 없을 경우 공급 공기 압력과 측정력의 관계 (수직 설치시)를 아래에 나타냅니다.
      seal cap 없이 수평 설치시는 0.1N를 반대 자세시는 0.2N를 마이너스하십시오.
      그림은 주위 온도 20 ℃ 일 때의 대표적인 예이며, 제품의 조립 정밀도와 씰 (O-ring)의 마모 상태에 따라 달라집니다.
    • ※ 3 seal cap을 제거한 경우의 사용 압력 범위는 0.035 ~ 0.045MPa입니다.
    • ※ 4 에어 튜브 연결시하고 밀봉 부분이 열화, 손상되지 않은 경우에 한합니다.
      seal cap을 제거한 경우 보호 등급 없음.
    • ※ 5 L 자형 커넥터 케이블은 사용할 수 없습니다

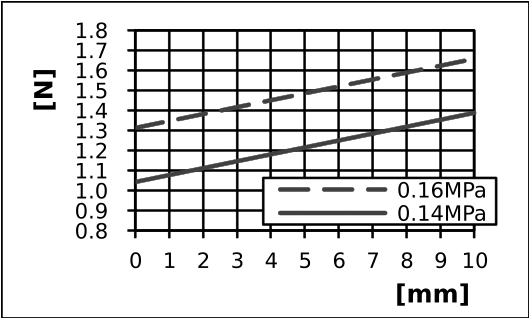

    <긍정적 자세시의 대표 예>

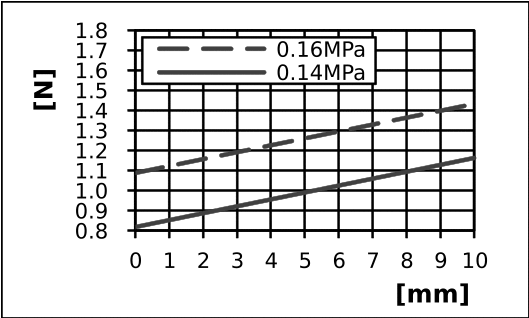

    <옆 자세시의 대표 예>

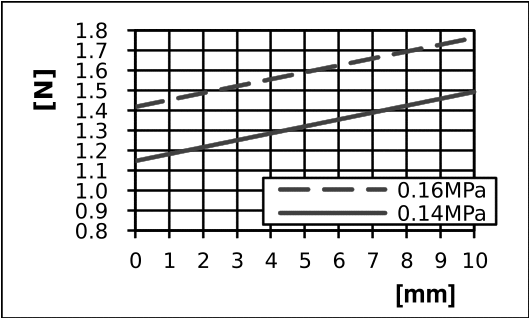

    <반대 자세시의 대표 예>

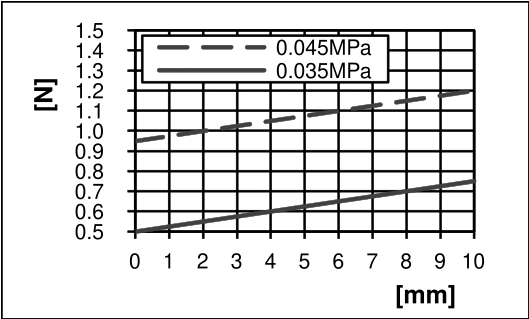

    <씰 뚜껑없는 경우 (긍정적 자세)>

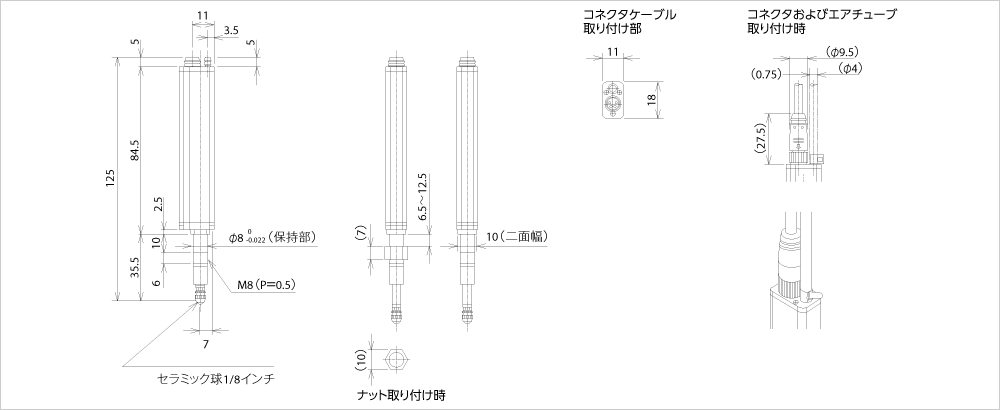

    외형도

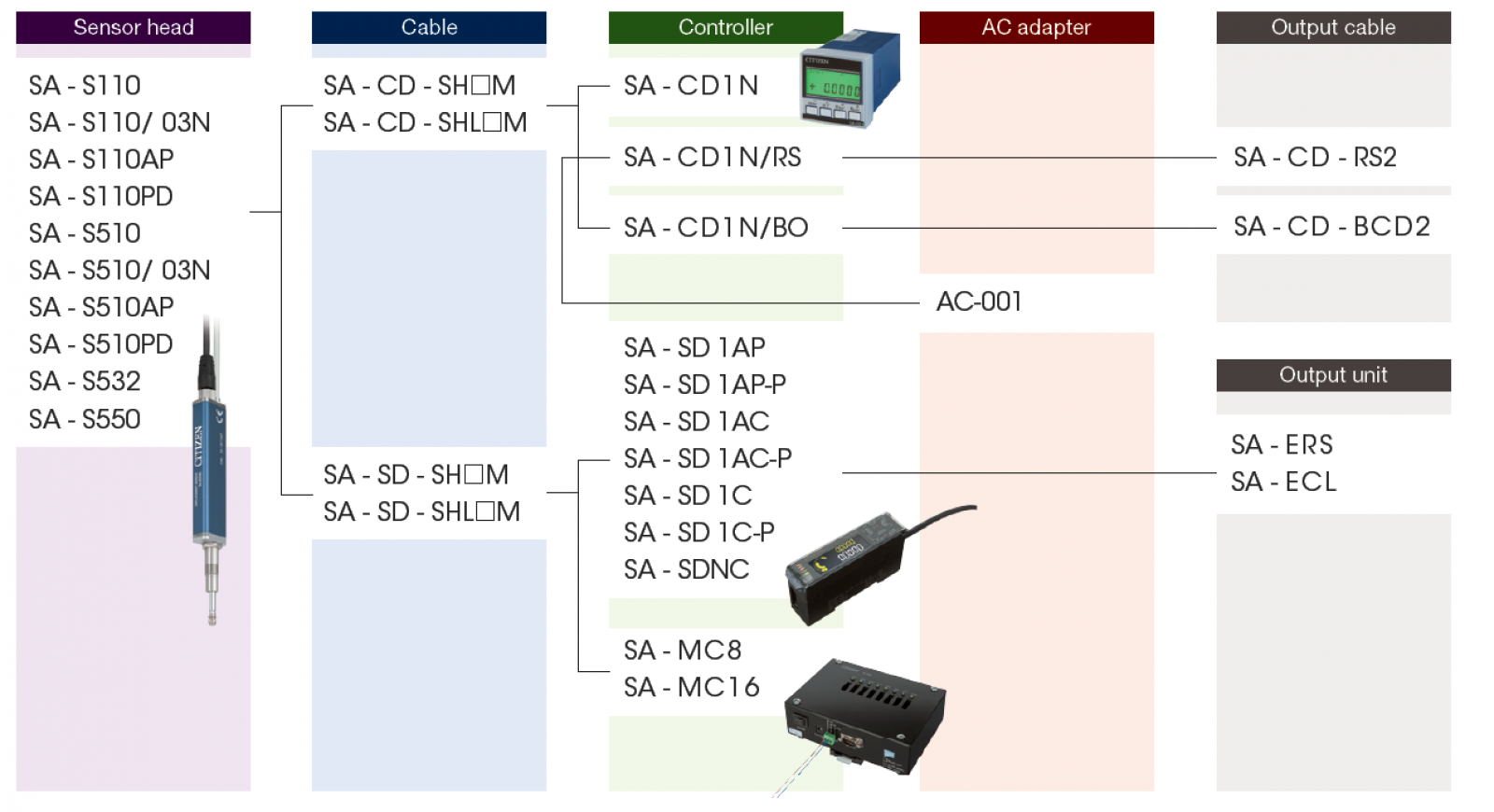

    OPTION

    커넥터 케이블(SA-S 시리즈 센서 케이블)

    제품 번호SA-CD-SH □ M
    2M5M10M
    2m5m10m
    형상
    (스트레이트)



    제품 번호SA-CD-SHL □ M
    2M5M10M
    2m5m10m
    형상
    (L 형)




















    제품 번호SA-SD-SH □ M
    2M5M10M
    2m5m10m
    형상
    (스트레이트)



    제품 번호SA-SD-SHL □ M
    2M5M10M
    2m5m10m
    형상
    (L 형)



    측정자

    형상치수제품 번호
    스틸초경세라믹나일론


    		L = 7F-001F-101F-201F-301
    L = 9F-002


    		L = 5.6F-171


    		R = 0.4F-105
    R = 0.6F-106


    		L1 = 5 L2 = 12.3 ⌀D = 5F-501


    		L1 = 2.8 L2 = 14.5 ⌀D = ⌀1.0F-502


    		L1 = 2.8 L2 = 14.5 ⌀D = ⌀1.5F-503


    		L1 = 2.8 L2 = 14.5 ⌀D = ⌀2F-504


    		L1 = 6 L2 = 12.3 ⌀D = ⌀0.5F-505
    L1 = 6 L2 = 12.3 ⌀D = ⌀1.0F-507


    		L1 = 6 L2 = 12.3 ⌀D = ⌀2.0F-508
    • ※ 나사는 M2.5P0.45에서 SA 시리즈, 에레메토론, 토리메토론 뮤 메 트론 등 모든 공통으로 사용할 수 있습니다.



    핑거 레버



    형태적용 모델제품 번호
    		M2.5 측정자가 있는 모든 모델에 설치 가능.M-129

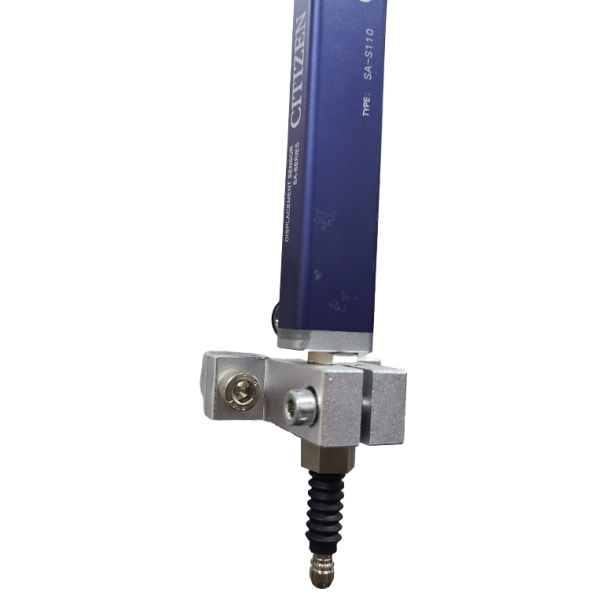

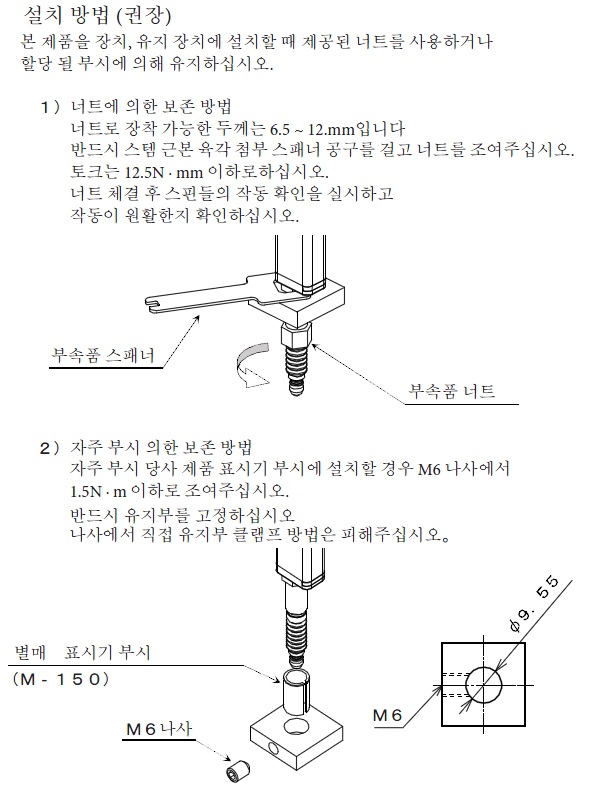

    인디케이터 부시



    형태적용 모델제품번호/
    코드번호
    		⌀ 8 스템 부를 가진 모든 기종은 본 부품을
    사용하여 고정 가능
    		M-150
