SA-S110AP SA-S510AP 에어 퍼지 타입 요약정보 및 구매

0.1μm / 10mm / IP67 / 에어 퍼지 타입

추천하기
판매가격 전화문의
제조사 CITIZEN
원산지 일본
모델 SA-S110AP SA-S510AP

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

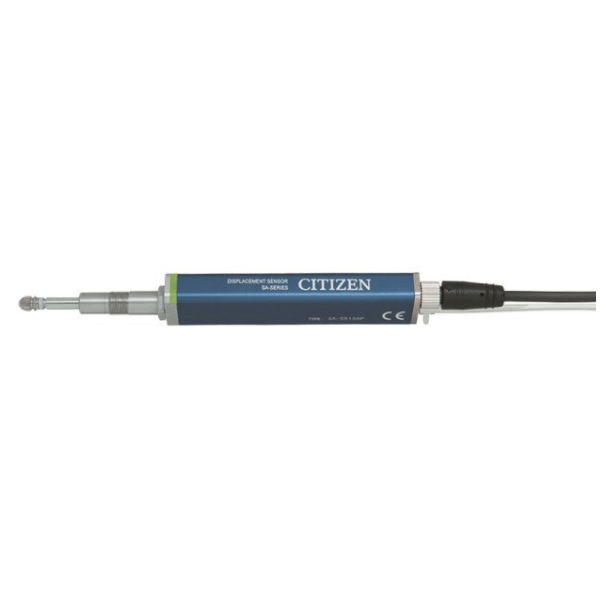

    디지털 게이지SA-S110AP/SA-S510AP 에어 퍼지 타입 접촉식 변위 센서



    침투성이 높은 오일이나 냉각수, 절삭유 등이 걸리는 열악한 환경에서 위력을 발휘!

    "SA-S110AP / SA-S510AP"는 오일이나 냉각수,
    미스트 환경에도 강한 내 환경성 유형의 접촉 식 변위 센서입니다.

    본 제품은 에어 퍼지 사양 검출기 본체에 공기를 공급 압력을 높임으로써
    외부로부터의 이물질 침입을 방지하고 내 환경을 대폭 향상.
    침투성이 높은 오일이나 냉각수, 절삭유 등이 걸리는
    열악한 환경에서 위력을 발휘합니다.

    【특징】
    ■ 퍼지 사양
    ■ 내 환경 타입

    ■ 오일 및 냉각수 미스트 환경에 강함.

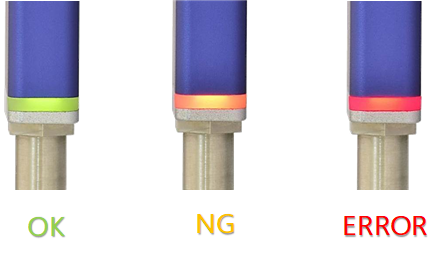

    그리고 합부판정을 그리고 합부판정을 서와 컨트롤러에서 LED 표시되기에 시인성이 좋아 현장작업자들이 가장 만족하는 부분입니다.

    센








    Specifications


    종류표준
    고정밀일반
    형식SA-S110APSA-S510AP
    위치 검출 방식광학 앱솔루트 리니어 엔코더 방식
    측정 범위10mm
    최소 읽기 량0.1μm0.5μm
    지시 정도 (PP) ※ 11μm 이하2μm 이하
    측정 력※ 2
    기계적 응답 속도 ※ 15Hz
    보호 등급 ※ 3IP67 상당
    질량약 80g
    사용 유체드라이 에어 (이슬점 온도 -10 ℃ 이하)
    사용 압력 범위0.05 ~ 0.10MPa
    적용 에어 튜브외경 ⌀4mm / 내경 ⌀2.5mm
    내압0.2MPa
    사용 온습도 범위-10 ~ 55 ℃
    35 ~ 80 % RH
    (결로 및 결빙 없을 것)
    저장 온습도 범위-20 ~ 60 ℃
    35 ~ 80 % RH
    접지 방식콘덴서 접지
    케이블 ※ 4별매 옵션
    측정 단자세라믹 볼 직경 3.175mm

    • 7f78e533c101c5ac71c899532e729d7e_1626520585_1974.gif
      ※ 1 사양 값은 주위 온도 20 ℃ 일 때의 값입니다.

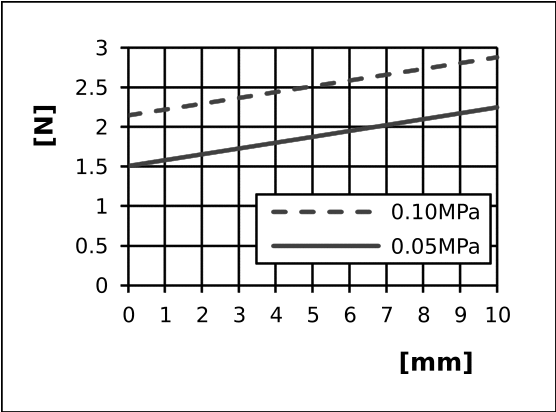

    • ※ 2 측정 단자를 수직 아래로하여 스핀들을 밀어 넣었다 때의 값을 오른쪽 그림과 같습니다.
      오른쪽 그림은 대표 값이며, 제품의 조립 정밀도와 씰 (O-ring)의 마모 상태에 따라 달라집니다.
    • ※ 3 에어 튜브 연결시하고 밀봉 부분이 열화, 손상되지 않은 경우에 한합니다.
    • ※ 4 앵글 타입의 커넥터 케이블은 사용할 수 없습니다.

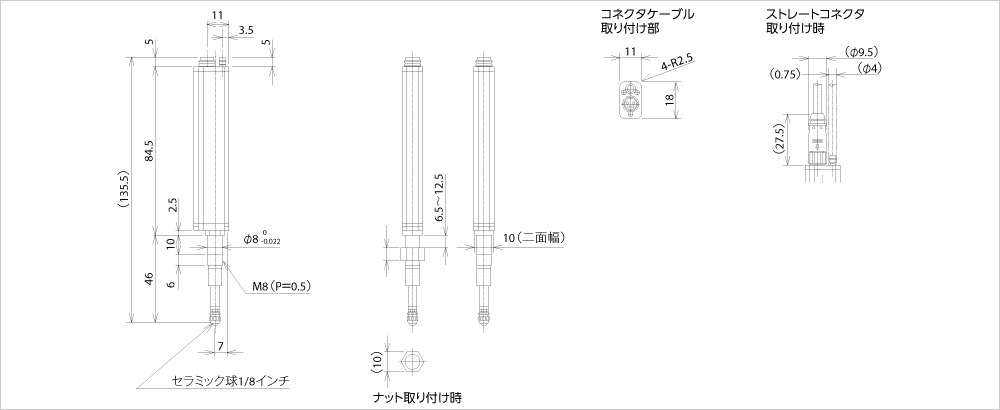

      외형도




    OPTION

    커넥터 케이블(SA-S 시리즈 센서 케이블)

    제품 번호SA-CD-SH □ M
    2M5M10M
    2m5m10m
    형상
    (스트레이트)



    제품 번호SA-CD-SHL □ M
    2M5M10M
    2m5m10m
    형상
    (L 형)




















    제품 번호SA-SD-SH □ M
    2M5M10M
    2m5m10m
    형상
    (스트레이트)



    제품 번호SA-SD-SHL □ M
    2M5M10M
    2m5m10m
    형상
    (L 형)



    측정자

    형상치수제품 번호
    스틸초경세라믹나일론


    		L = 7F-001F-101F-201F-301
    L = 9F-002


    		L = 5.6F-171


    		R = 0.4F-105
    R = 0.6F-106


    		L1 = 5 L2 = 12.3 ⌀D = 5F-501


    		L1 = 2.8 L2 = 14.5 ⌀D = ⌀1.0F-502


    		L1 = 2.8 L2 = 14.5 ⌀D = ⌀1.5F-503


    		L1 = 2.8 L2 = 14.5 ⌀D = ⌀2F-504


    		L1 = 6 L2 = 12.3 ⌀D = ⌀0.5F-505
    L1 = 6 L2 = 12.3 ⌀D = ⌀1.0F-507


    		L1 = 6 L2 = 12.3 ⌀D = ⌀2.0F-508
    • ※ 나사는 M2.5P0.45에서 SA 시리즈, 에레메토론, 토리메토론 뮤 메 트론 등 모든 공통으로 사용할 수 있습니다.



    핑거 레버



    형태적용 모델제품 번호
    		M2.5 측정자가 있는 모든 모델에 설치 가능.M-129

    인디케이터 부시



    형태적용 모델제품번호/
    코드번호
    		⌀ 8 스템 부를 가진 모든 기종은 본 부품을
    사용하여 고정 가능
    		M-150
