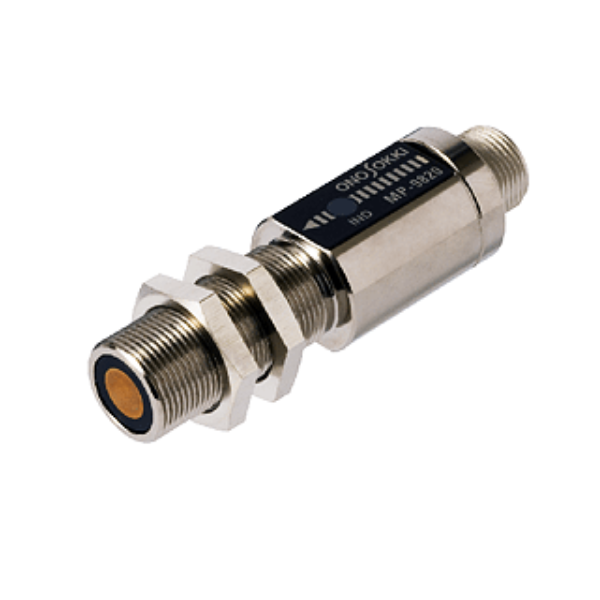

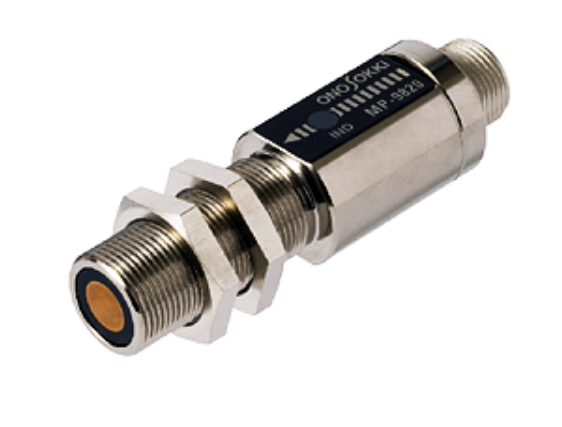

ONO SOKKI MP-9820 자전기방식 범용 RPM 센서
초저속 ~ 고속감지용
MP-9820은 컴팩트한 본체에 내부 홀소자, 영구자석, DC 증폭기 및 전압 조정기를 사용한 자기-전기 회전 검출기입니다.
MP-9820을 검출기어와 조합하여 사용하면 초저속에서 고속까지 안정된 구형파를 도출할 수 있습니다. (1Hz ~ 100kHz)
MP-9820은 TM-3100 시리즈 타코미터 및 FV-1500 FV 변환기와 함께 사용하여 광범위한 응용 분야 및 회전 측정 대상을 찾습니다.

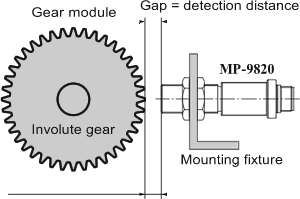

다음 사양을 만족하는 specifications를 사용해 주십시오.
| 기어의 모양 | Involute gear 또는 이와 동등한 것 |
|---|---|
| 모듈 * | 0.5 ~ 3 |
| 기어치폭 | 3mm 이상 |
| 재료 | 강력한 자기 특성 (예: S20C, SS400 등) |
* 모듈 = 피치 원 지름 / 잇수

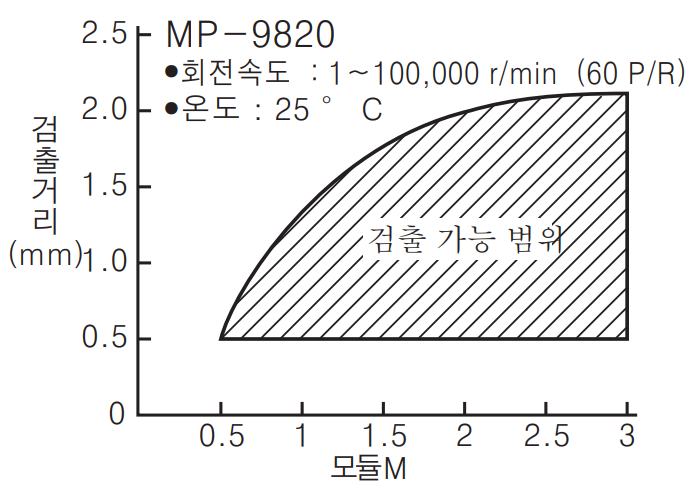

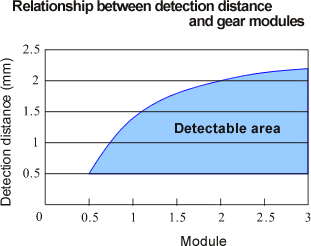

감지 거리는 감지 장비의 모듈에 따라 다르며 더 큰 모듈에서는 더 긴 거리가 가능합니다. 또한 감지 거리는 온도에 따라 다릅니다. 주위온도의 변화가 심한 경우에는 최소한의 검출거리로 설치하여 주십시오. 오른쪽 그림에 표시된 감지 가능한 범위는 50% ±20%의 출력 파형 듀티 사이클을 가정합니다.
| 검출 방법 | 내부 홀 요소 및 전자기 속성 기어 |
|---|---|
| 탐정 장비 | 강력한 자기적 특성(예: S20C, SS400 등) 인벌류트형 모듈: 0.5~3, 톱니 폭: 3mm 이상 |
| 감지 거리 | 기어 모듈에 따라 다름 |
| 측정 범위 | 1Hz ~ 100kHz(60P/R 검출기에서 1 ~ 100,000r/min) * |
| 출력 방식 | 전압 출력(컬렉터 출력 방식) |
| 출력 신호 | 직사각형 파형 Hi 레벨:+5 ± 0.5V 이하, Lo 레벨:+ 0.5V 이하 |
| 출력 임피던스 | 약 330Ω |
| 적용 가능한 타코미터 | TM-3100 시리즈, TM-5100 등 |
| 적용 F/V 컨버터 | FV-1500, FV-1400 * * , FV-5300 ** |
| 전력 요구 사항 | 12±2VDC, 약. 40mA |
| 보호회로 | 전원 극성 보호 |
| 작동 온도 범위 | -10°C ~ +70°C |
| 보관 온도 범위 | -20°C ~ +80°C |
| 작동 습도 범위 | 20~80%RH(결로 없을 것) |
| 보관 습도 범위 | 20~80%RH(결로 없을 것) |
| 내전압 | 250VDC |
| 진동에 대한 저항 | 49m에서 / S (2) 각각의 방향에 대한 X, Y 및 Z에있다. (작동 중) |
| 충격에 대한 저항 | 490 m/s 2 X, Y, Z 각 방향 3회. (비작동) |
| 외형 치수 | 75(W) × 최대 직경 24mm |
| 무게 | 약 80g(마운팅 너트 포함) |
| 신호 케이블 | 별매(30m 이하, MX-7100 / 8100 시리즈 연결 케이블 사용 중) |
*100kHz는 60P/R의 감지 기어를 사용하는 경우 100,000r/min에 해당하는 주파수를 의미합니다.

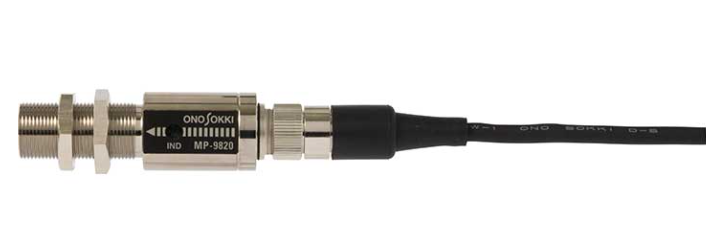

연결 신호 케이블 MX-7105(편측 압착 단자)5 m MX-8105(양단 커넥터) 5m 명세서
메모60 P/R 기어 사용 : MP-9820은 (1 ~ 100,000 r/min)의 범위를 가지고 있고 MP-981은 (1 ~ 20,000 r/min)의 범위를 가지고 있습니다. |
