MP-981 단종 >> MP-9810 으로 대체
MP-9820 단종 >> MP-9830 으로 대체

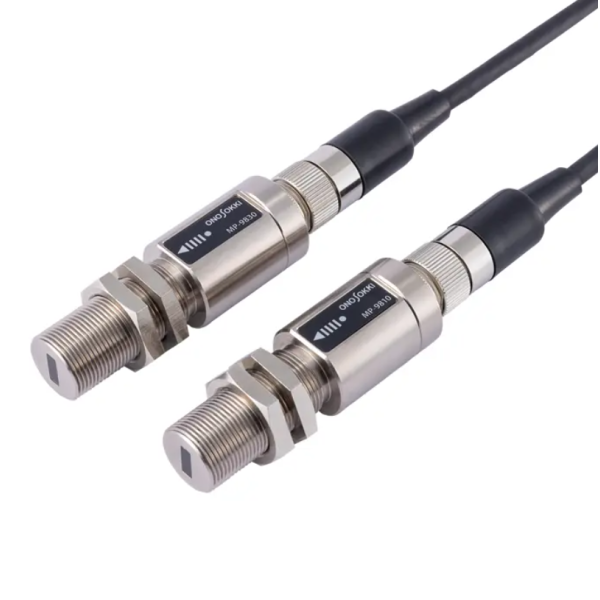

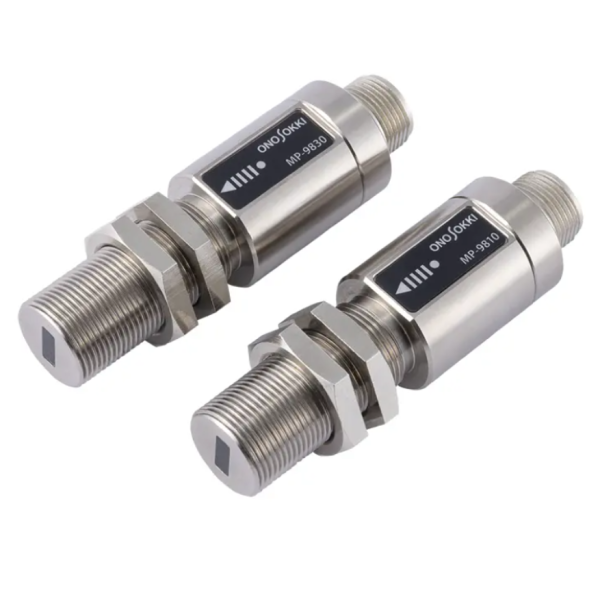

특징
다음 사양을 만족하는 탐지 장비를 사용해 주시기 바랍니다.
| 기어의 모양 | 인벌류트 기어 또는 동등품 |
|---|---|
| 기준 치수 | 0.5에서 3까지 |
| 이빨 폭 | 3mm 이상 |
| 재료 | 강력한 자기적 특성(예: S45C, SS400 등) |

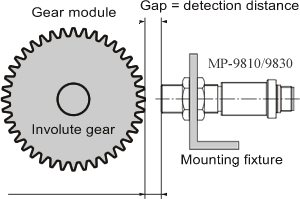

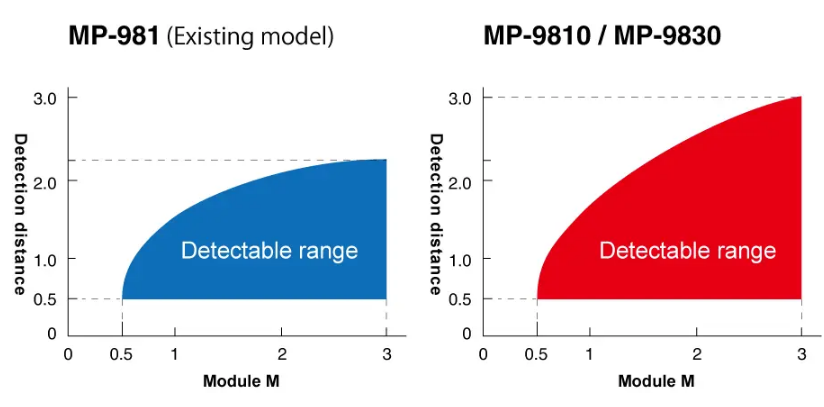

감지 거리와 기어 모듈의 관계
검출기의 감지 거리는 검출 장비의 모듈에 따라 달라집니다. 더 큰 모듈을 사용하면 더 먼 거리까지 감지할 수 있습니다.
또한, 감지 거리는 온도에 따라 달라집니다.
주변 온도 변화가 큰 경우, 감지 거리를 최대한 짧게 설계해야 합니다.
그림에 표시된 감지 범위는 출력 파형 듀티비가 50% ± 20%임을 가정한 것입니다.

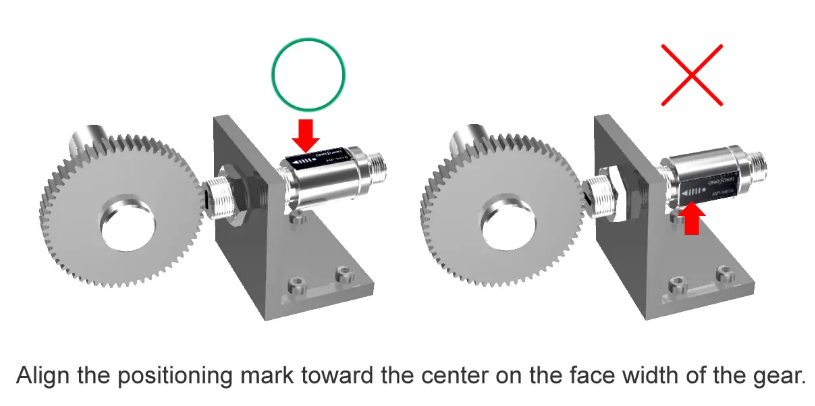

설치 시 주의사항
검출기는 기어 이빨의 중심을 위치 표시와 맞춰야 합니다.

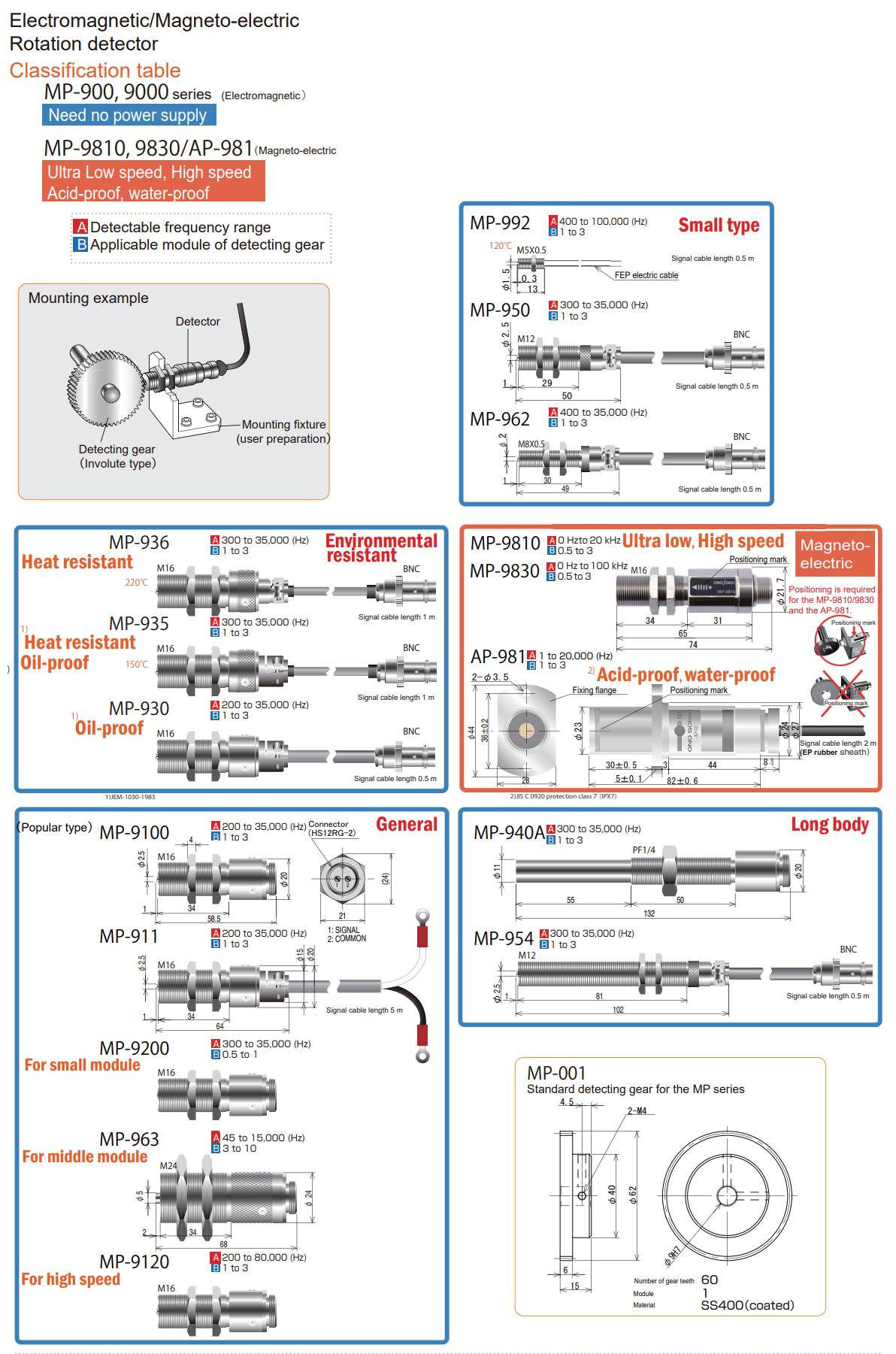

회전 감지기 분류표
Outline of specifications
| MP-9810/9830 | ||
|---|---|---|
| 검출 방법 | 자기저항소자 | |
| 측정 범위 | MP-9810 | 0Hz ~ 20kHz |
| MP-9830 | 0Hz ~ 100kHz *1 | |
| 탐지 장비 | 강력한 자기적 특성(S45C, SS400) 인벌류트 기어(모듈 0.5~3, 이빨 폭 3mm 이상) | |
| 감지거리 및 기어모듈 *2 | 기어 모듈 0.5 | 0.5mm |
| 기어 모듈 1 | 0.5~1.5mm | |
| 기어 모듈 2 | 0.5~2.5mm | |
| 기어 모듈 3 | 0.5~3.0mm | |
| 전원 공급 전압 | 12VDC ~ 24VDC (허용 전원 공급 전압 범위: 10.8V ~ 26.4V) | |
| 현재 소비량 | 40mA 이하(12V, 25°C에서) | |
| 출력 파형 | 직사각형 파형 | LOW：+0.5V 이하 HIGH：+5±0.5V |
| 출력 임피던스 | 약 330Ω | |
| 보호 회로 | 전원 공급 장치 극성 및 출력 단락 보호 | |
| 작동 온도 | -10 ~ +70 °C | |
| 보관 온도 | -20 ~ +80 °C | |
| 내전압 | DC 500V(1분) | |
| 허용 진동(동작 중) | 50m/s 2 10~150Hz, X/Y/Z 방향으로 각각 150분 | |
| 허용 충격(비작동) | 500m/s2 , 충격 지속시간 11ms, ±X/Y/Z 방향으로 각각 3회 | |
| 신호 케이블 | MX-7100/7300/8100 시리즈 | |
| 무게 | 약 80g (장착 너트 2개 포함) | |
| 보호 등급 | IP67 | |
| 적합 표준 | CE 마크 EMC 지침 *3 2014/30/EU 표준 EN 61326-1 RoHS 지침 2011/65/EU 표준 EN IEC 63000 | |
| 부속품 | 장착 너트 x 2 / 사용 설명서 x 1 | |
| 호환기기 *4 | TM-4000 시리즈 , FV-1500 , CT-6710 | |
*1 최대 측정 범위는 사용하는 기어 모듈에 따라 다릅니다. 100kHz는 0.5 모듈, 360 P/R 기어를 사용하여 16,666 r/min에서 발생하는 주파수입니다.
*2 주변 온도: +25°C
*3 타사 제품을 외부 전원 공급 방식으로 사용하는 경우 EMC 규격에 적합하지 않습니다.
*4 TM-3100 시리즈 등 기존 제품과도 호환 가능합니다. 자세한 내용은 당사 영업소 또는 가까운 대리점에 문의하십시오.
연결 신호 케이블(MP-9810/MP-9830)
| 모델명 | 길이 | 센서 | 외관 | 카운터 |
|---|---|---|---|---|
| 신호 케이블(센서 카운터) | ||||
| MX-7105 시리즈 | 5 m | MP-981, MP-9810 LG-9200, |  * TM-5100의 입력 및 출력 부분은 단자대 소켓입니다. 연결하려면 압착 단자를 개방형 기계로 처리해야 합니다. | TM-5100, TM-3100 시리즈, TM-4100시리즈 FV-1400/1500,PA-150 **** |
| MX-7110 시리즈 | 10 m | |||
| MX-7115 시리즈 | 15m* | |||
| MX-7120 시리즈 | 20 m | |||
| MX-7305 시리즈 | 5 m | MP-981, MP-9810 LG-9200, |  | TM-4200 시리즈 TM-4300 시리즈 TM-4400 시리즈 |
| MX-7310 시리즈 | 10 m | |||
| MX-7320 시리즈 | 20 m | |||
| MX-8105 시리즈 | 5 m* | MP-981, MP-9810 LG-9200, |  | CT-6520B, CT-6700, FV-5300, TS-2700/2800/3200A(LG-9200 및 LG-916은 사용할 수 없음)* |
| MX-8110 시리즈 | 10m* | |||
| MX-8115 시리즈 | 15m* | |||
| MX-8120 시리즈 | 20m* | |||
