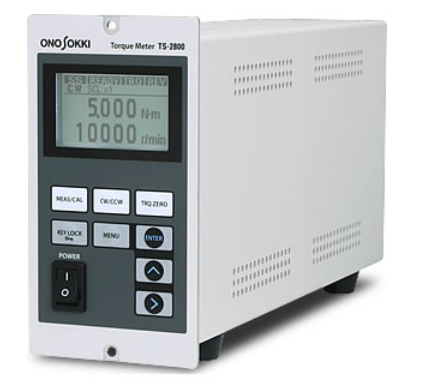

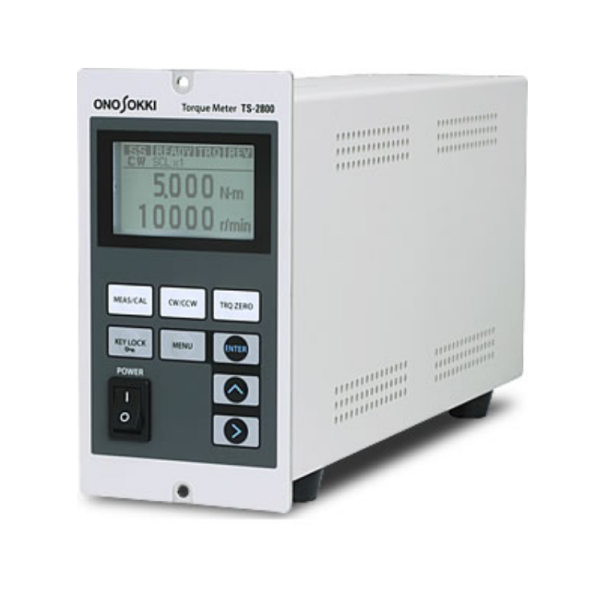

ONO SOKKI TS-2800 위상차 타입 토크 검출기용 토크 미터
TS-2800은 위상차 타입 토크 검출기용 토크 미터입니다. 당사의 롱셀러 토크 검출기 SS/DD 시리즈 및 고정확도, 고응답 타입 TH 시리즈와 함께 사용할 수 있습니다. 모든 신호가 디지털로 처리되므로 토크 측정은 안정성, 재현성 및 선형성이 매우 뛰어납니다.
TS-2800은 아날로그 전압, 회전 펄스*, BCD*, RS-232C를 출력할 수 있으며 측정 값을 디지털로 표시할 수도 있습니다. 컴팩트하고 공간 절약형 디자인으로 측정 시스템에 적합하지만 설치 공간이 제한적입니다.
특징

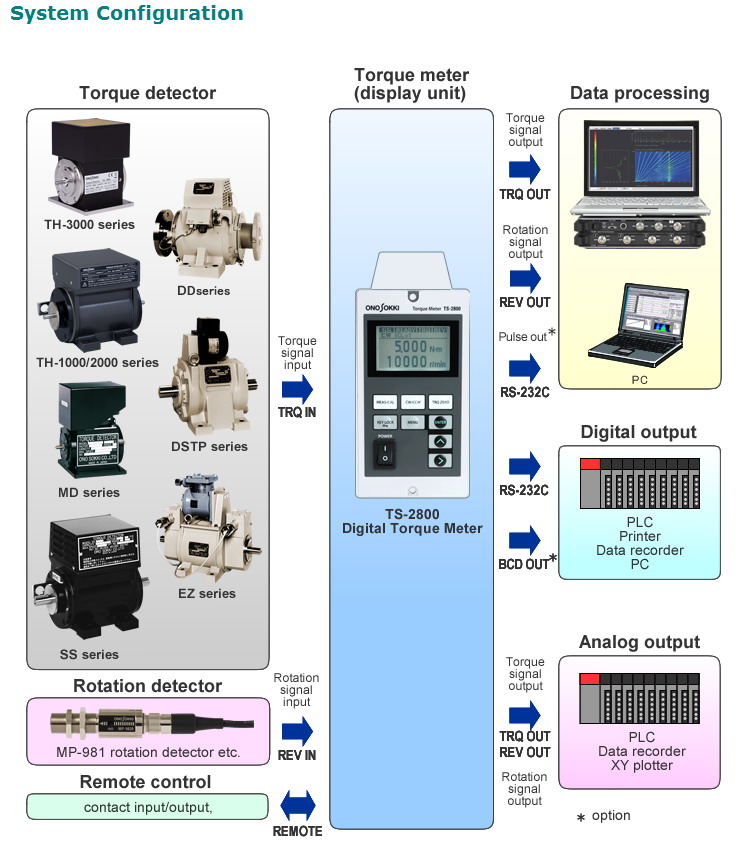

· 오노 소키의 모든 위상차형 토크 검출기를 연결할 수 있습니다.
· 어플리케이션에 따라 아날로그 출력 응답(시간 상수)을 선택할 수 있습니다.
· 토크 리플의 주파수를 분석하기 위해 4차 버터워스 저역 통과 필터를 선택할 수 있습니다. (TH 모드, 옵션)
· 레코더 또는 연결할 다른 장치의 입력 범위에 따라 토크 출력의 FS 전압을 선택할 수 있습니다.

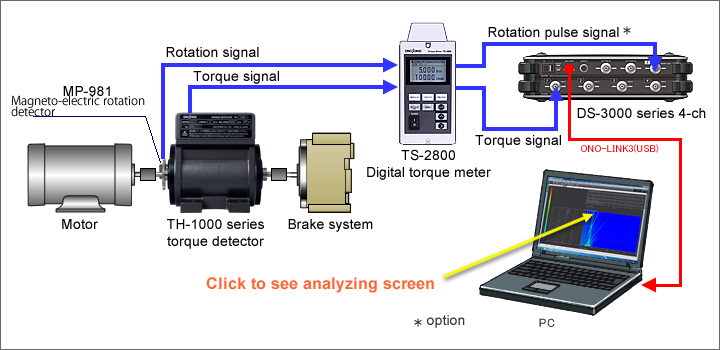

· 토크 리플의 회전 추적 분석에 필요한 회전 펄스 신호의 출력
· LCD로 읽기 쉽고 조작하기 쉽습니다.

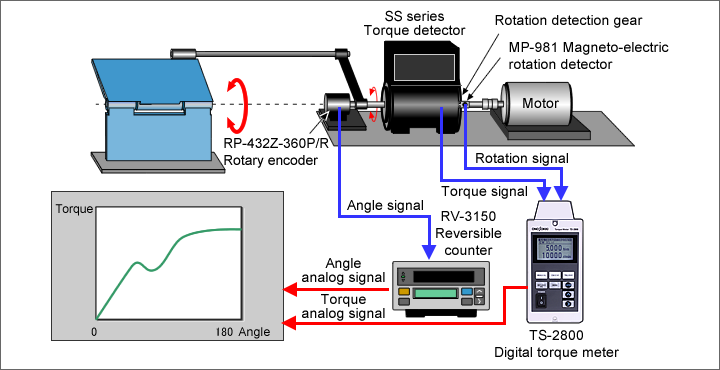

이 예는 전기 가전제품(밥솥이나 전자레인지), OA 기기(팩스나 복사기), PC나 휴대전화 등 다양한 제품에 사용되는 힌지의 토크 특성을 측정하는 방법을 보여줍니다. 토크 특성 측정은 제품 품질을 제어하는 데 사용됩니다.
예를 들어, 힌지가 특정 요구 사항과 특성을 충족하는지 여부를 확인하는 데 효과적입니다.
• 개폐에 필요한 힘 확인
• 수만번의 개폐 테스트 후 힌지 특성 변화 확인
| 적용 가능한 검출기 | 토크 검출기 | 위상차형 토크 검출기(TH,MD,SS,DD,EZ,DSTP,DP) | |
|---|---|---|---|
| 회전 감지기 | 자기전기 회전 검출기(MP-981/9820), 광학 회전 검출기(MD-0100시리즈), 토크 검출기의 SIG2 출력 신호(TH형 제외) | ||
| Display | 표시 내용 | 측정값 : 토크, 회전속도 상태표시 : 센서모드, 측정준비, 토크신호입력, 회전신호입력, 측정모드, 회전방향 | |
| 업데이트 시간 | 측정값 : 1초/10초/외부 상태표시 : 0.5초 | ||
| 토크 측정 | 표시되는 숫자(극성 있음) | TH형 : 4/5자리(선택 가능), TH형 이외 : 4자리 | |
| 측정 단위 | mN·m, N·m, kN·m | ||
| 측정 정확도 | 연결된 토크 검출기에 따라 다릅니다. | ||
토크 인자 보상 범위 | 0.8000 ~ 1.2000 | ||
| N-0 *1 보상 | CW/CCW 각 방향당 5점 | ||
| 기타 기능 | 제로 설정, 아날로그 출력 교정 | ||
| 아날로그 출력 | 전압 (토크 출력 및 회전 속도 출력의 신호 공통부는 TS-2800의 주 회로와 분리되어 있습니다. 그러나 두 공통부는 서로 연결되어 있습니다.) | ||
| 범위 | 0 ~ ±10V/FS | ||
| FS 설정 | 100%, 66.7%, 50%, 33.3%, 25%, 20%(토크 용량에 대한 백분율) 중에서 선택 가능 | ||
| 응답 | TH 타입 : 500ms, 63ms, 16ms, 1.6ms (표준) 0.8ms, 0.4ms, 0.16ms ( *2개 옵션 추가) TH형 이외 : 500ms 및 63ms(표준) 63ms 및 16ms( *3 개 중 2개 선택 가능) | ||
| 저역통과필터 | TH형만 가능 : 50Hz, 100Hz, 500Hz, 1kHz, 5kHz ( *2개 옵션 추가) | ||
| 출력 정확도 | ±0.1 %/FS 또는 ±0.2 %/FS(검출기 정확도에 따라 다름) | ||
| 회전속도 측정 구간 | 표시 자리수 | 5자리(0~99,999 r/min) | |
| 측정 정확도 | ±0.02%/FS ±1 카운트(10Hz 이상, 1초 평균) | ||
| FS 범위 | 200~100,000 r/min (1 r/min 마다 설정 가능) | ||
| 회전 검출기의 맥동 범위 | 1~9999 P/R (1 P/R 마다 설정 가능) | ||
| 아날로그 출력 | 전압 (토크 출력 및 회전 속도 출력의 신호 공통부는 TS-2800의 주 회로와 분리되어 있습니다. 그러나 두 공통부는 서로 연결되어 있습니다.) | ||
| 출력 범위 | 0~10V/FS | ||
| 응답 | TH형 : 0.16ms, TH형 이외 : 63ms | ||
| 출력 정확도 | ±0.1 %/FS 또는 ±0.2 %/FS(SIG2가 회전 신호로 사용되는 경우) | ||
| 회전펄스 출력 *4 | 회전센서 단자에서 펄스신호 출력 | ||
| 출력 레벨 | Lo: +0.5V 이하, Hi: +5±0.5V | ||
| 외부 인터페이스 | 리모콘 | 입력항목 | CW/CCW 전환, 디스플레이/출력 클리어, 디스플레이/BCD 트리거 |
| 출력 항목 | 트리거 출력(동기 업데이트), 측정 준비 완료 | ||
| 입력 형식 | 비전압 접점 또는 로직 입력(Lo: 0~1.4V, Hi: 3~5.25V) | ||
| 출력 형식 | 무전압 접점 출력(PhotoMOS 릴레이 출력) | ||
| 적용 가능한 커넥터 | FK-MC0,5/8-ST-2,5 (Phoenix Contact사 제품) 기본 제공 | ||
| RS-232C | 측정값의 판독, 제로값 설정, N-0값 설정 및 기타 기능의 설정/판독 | ||
| 전송 속도 | 9600bps(고정) | ||
| 적용 케이블 | AX-5022A(2m) | ||
| 일반 사양 | 전원 공급 전압 | 교류 100~240V, 50/60Hz | |
| 작동 온도 범위 | 0 ~ +40 °C | ||
| 무게 | 약 2kg | ||
TH형 : 전자기 유도 이론을 이용한 위상차 방식
| TS-0281 TH 시리즈용 고속 응답 출력 기능 *2 | 자세한 사양은 위의 (*2)를 참조하세요. | |
|---|---|---|
| TS-0282 DD 시리즈용 시간 상수 변경 기능 *3 | 자세한 사양은 위 (*3)을 참조하세요. | |
| TS-0283 BCD 출력 기능 | 출력 데이터 | 토크(극성 있음, 소수점 없음, 5자리), 회전속도(5자리), 인쇄명령 |
| 입력 데이터 | 보류, 바쁨 | |
| 출력방법 | 긍정 논리 오픈 콜렉터 | |
| 입력 방식 | 비전압 접점 입력 또는 로직 입력(Lo: 1.4V 이하, Hi: 3~5.25V) | |
| 적용 가능한 커넥터 | DX40-50P 또는 DX30-50P(히로세전기주식회사 제조) | |
| TS-0284 회전펄스 출력기능 *4 | 자세한 사양은 위 (*4)를 참조하세요. | |
*2 ~ *4: 각 기능에 대한 옵션이 설치된 경우 사용 가능합니다.
