UNIPULSE UTM II(W)/UTM II(WR) square drive가 있는 비접촉식 토크센서

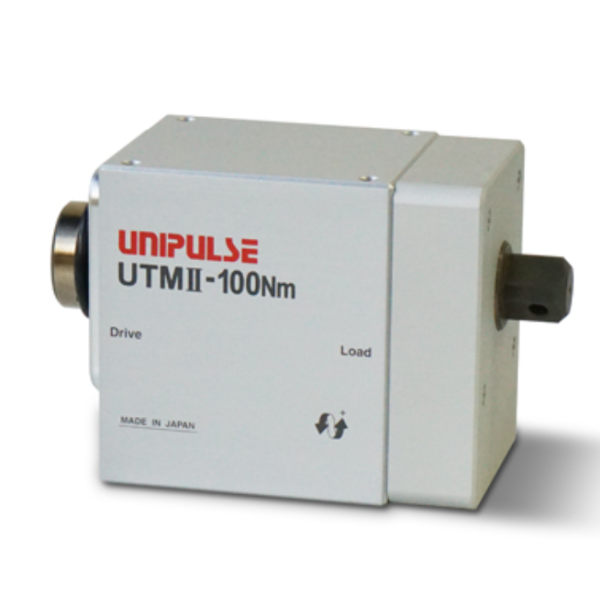

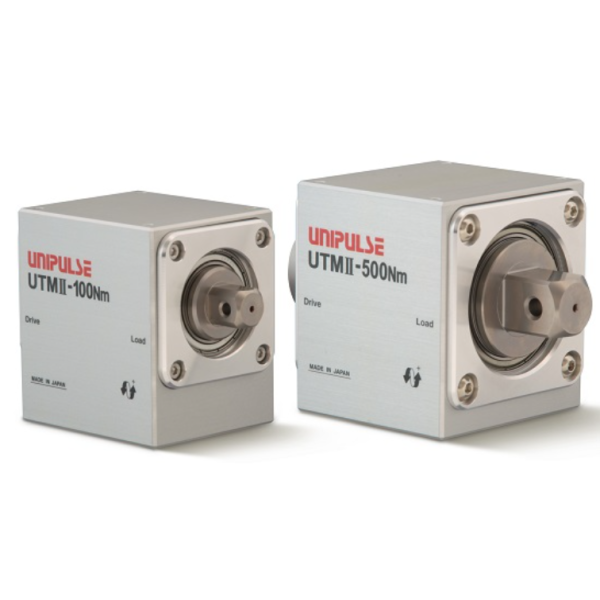

UTM II(W) : square drive 토크 모니터링

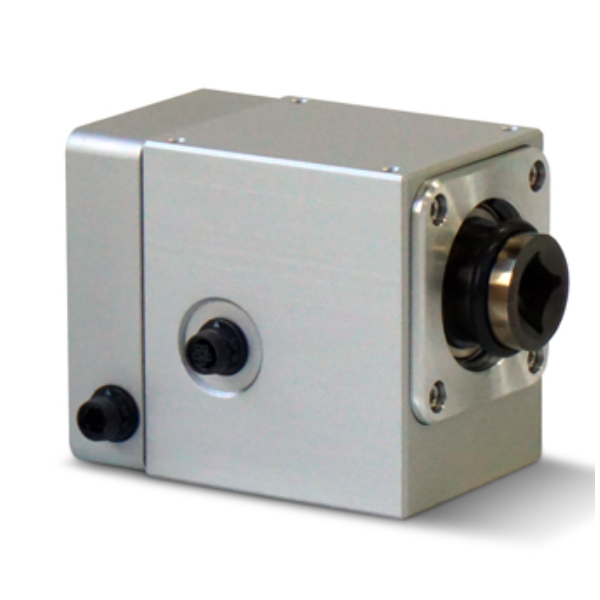

UTM II(WR) : square drive 토크+각도 모니터링
용량 : 10N*m ~ 500N*m /0.03%
· 샤프트 타입의 회전형 비접촉식 디지털 토크센서

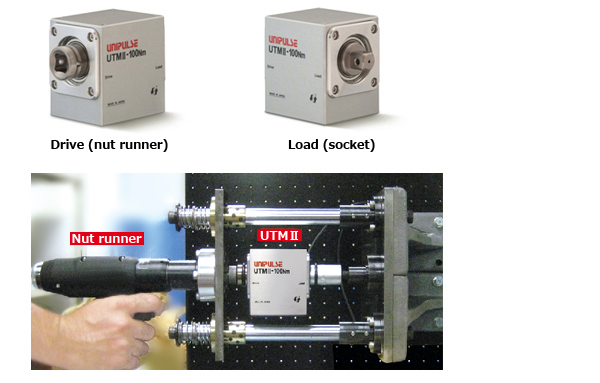

* 스크류 드라이버 및 너트러너와 같은 전동 공구의 토크 모니터링에 이상적인 토크 미터
* 불충분하거나 과도한 조임으로 인한 손상 방지

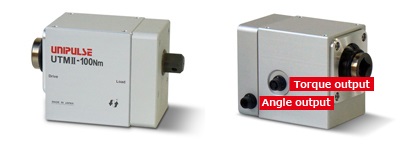

* 토크 모니터링 : UTMⅡ(W), 토크+각도 모니터링 : UTMⅡ(WR)

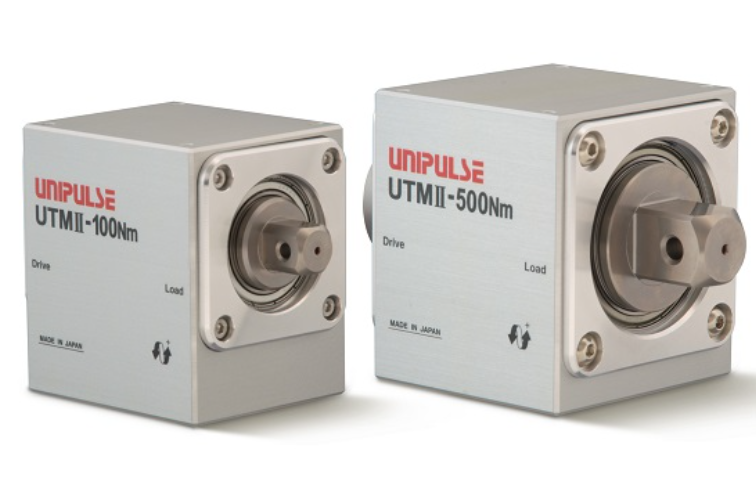

* 용량: 10Nm/20Nm/50Nm/100Nm/500Nm
이 제품은 임팩트 렌치용이 아닙니다.
회전 각도와 토크를 동시에 모니터링하여 토크 조임의 정확도와 일관성을 확인할 수 있습니다.
| UTM II (W) | ||
| 모델 | UTMⅡ-100Nm(W) | UTMⅡ-500Nm(W) |
|---|---|---|
| 측정 범위 | ±100Nm | ±500Nm |
| 전원 공급 장치 | DC24V ±15% | |
| 전력 소비 | 150mA 이하 | |
| 출력 범위 | ±5V DC 부하 저항은 2kΩ 이상이어야 합니다. | |
| 반응성 | 1kHz | |
| 회전 신호 | 1회전당 4펄스 오픈 콜렉터 Max. 정격 30V, 10mA | |
| 안전한 과부하 | 500%FS | |
| 비선형성 | 0.03%FS | |
| 히스테리시스 | 0.03%FS | |
| 반복성 | 0.03%FS | |
| 작동 온도 . 범위 | -10 ~ +50℃ | |
| 온도 제로에 미치는 영향 | 0.01%FS/℃ | |
| 온도 스팬에 대한 영향 | 0.01%FS/℃ | |
| 최대 회전 속도 | 15000rpm | 10000rpm |
| 비틀림 스프링 상수 | 38.5 × 10 3 ㎚ / RAD | 265 × 10 3 nm의 / RAD |
| 최대 비틀림 각도 | 2.60×10 -3 rad(0.149°) | 1.88×10 -3 rad(0.108°) |
| 관성 모멘트 | 3.8×10 -5 kgm 2 | 2.15×10 -4 kgm 2 |
| 내선 치수(케이스 크기) | 67(폭)×74(높이)×57(깊이) mm | 67(W)×79(H)×72(D)mm |
| 총 길이 | 100.5mm | 115mm |
| 샤프트 직경 | □12.7mm | □19.05mm |
| 무게 | 약 0.8kg | 약 1.4kg |
| CE 마킹 인증 | EMC 지침 EN61326-1,EN61326-2-3 | |
사용후기가 없습니다.
상품문의가 없습니다.
- AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.
| UTM II(WR) | ||||||
| 모델 | UTMⅡ-10Nm(WR) -6.35 | UTMⅡ-20Nm(WR) -6.35 | UTMⅡ-50Nm(WR) -9.53 | UTMⅡ-100Nm(WR) -12.7 | UTMⅡ-100Nm(WR) -19.05 | UTMⅡ-500Nm(WR) -19.05 |
|---|---|---|---|---|---|---|
| 측정 범위 | ±10Nm | ±20Nm | ±50Nm | ±100Nm | ±100Nm | ±500Nm |
| 전원 공급 장치 | DC24V ±15% | DC24V ±30% | ||||
| 전력 소비 | 100mA 이하 | 150mA 이하 | ||||
| 출력 범위 | ±5V DC 부하 저항은 2kΩ 이상이어야 합니다. | |||||
| 반응성 | 1kHz | |||||
| 회전 신호 | 1회전당 4펄스 오픈 콜렉터 Max. 정격 30V, 10mA | |||||
| 회전각(엔코더) 출력 | 회전당 3600 토크 펄스 | |||||
| 안전한 과부하 | 300%FS | 150%FS | 500%FS | |||
| 비선형성 | 0.03%FS | |||||
| 히스테리시스 | 0.03%FS | |||||
| 반복성 | 0.03%FS | |||||
| 작동 온도 . 범위 | -10 ~ +50℃ | |||||
| 온도 제로에 미치는 영향 | 0.01%FS/℃ | |||||
| 온도 스팬에 대한 영향 | 0.01%FS/℃ | |||||
| 최대 회전 속도 (각도 측정 범위) | 10000rpm (800rpm) | |||||
| 비틀림 스프링 상수 | 2.15 × 10 3 ㎚ / RAD | 17.6 × 10 3 ㎚ / RAD | 26.4 × 10 3 Nm/rad | 54.6 × 10 3 ㎚ / RAD | 136 × 10 3 nm의 / RAD | |
| 최대 비틀림 각도 | 4.64×10 -3 rad(0.262°) | 9.29×10 -3 rad(0.532°) | 2.84×10 -3 rad(0.163°) | 3.78×10 -3 rad(0.217°) | 1.83×10 -3 rad(0.105°) | 3.68×10 -3 rad(0.211°) |
| 관성 모멘트 | 4.64×10 -6 kgm 2 | 3.33×10 -5 kgm 2 | 3.58×10 -5 kgm 2 | 1.92×10 -4 kgm 2 | 2.06×10 -4 kgm 2 | |
| 내선 치수 (케이스 크기) | 77(폭)×55(높이)×40(깊이) mm | 87(폭)×74(높이)×57(깊이) mm | 87(폭)×79(높이)×72(깊이)mm | |||
| 총 길이 | 96.5mm | 112mm | 120.5mm | 133mm | ||
| 샤프트 직경 | □6.35mm | □9.53mm | □12.7mm | □19.05mm | ||
| 무게 | 약 0.31kg | 약 1.8kg | 약 0.9kg | 약 1.7kg | 약 1.8kg | |
| CE 마킹 인증 | EMC 지침 EN61326-1,EN61326-2-3 | |||||
