바이너리・그레이코드 출력 변환기
등록된 상품이 없습니다.
VRE-16TS062 검출기와 변환기를 연결하는 케이블 입니다.

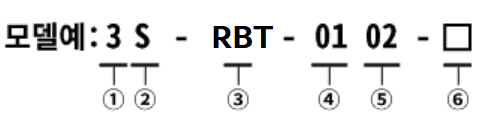

| 모델 | ①트위스터 페어 수 |
②적용 검출기 |
③케이블 종류 |
④변환기측 커넥터 모델 |
⑤검출기측 커넥터 모델 |
⑥케이블 길이 [단위 : m] |
|---|---|---|---|---|---|---|

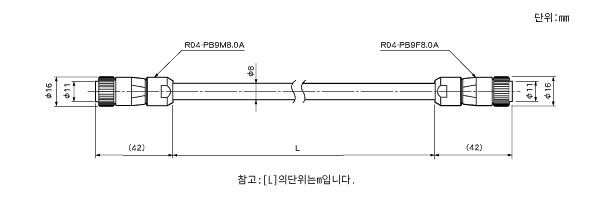

| 3S-RBT-0102-□ | 3 | S | RBT | 01 | 02 | 2,3,5,8,10, 15,20,25,30,35,40 |

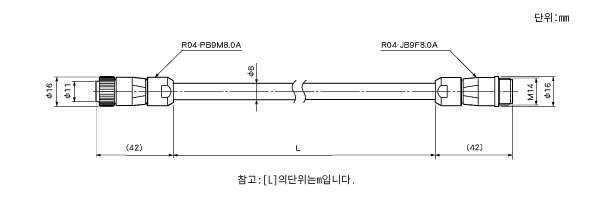

| 3S-RBT-0103-□ | 3 | S | RBT | 01 | 03 | 4,6,8,10,15, 20,25,30,35,40 |
| 항목 | 사양 | |
|---|---|---|
| 모델 | 3S-RBT | |
| 종류 | 로봇케이블 | |
| 외경 | Φ8 | |
| 정격전압 | AC30V | |
| 주위온도 | 사용시 | -5 ～ +60℃ |
| 보존시 | -10 ～ +60℃ | |
| 절연체 | ETFE수지 | |
| 전선의 피복 | 염화비닐 혼합물 | |
| 전선색깔 | 파랑색 | |
| 특징 | 굴곡성이 뛰어나 가동부에 사용할 수 있습니다. | |
| 적용검출기 | VRE-16TS062 | |

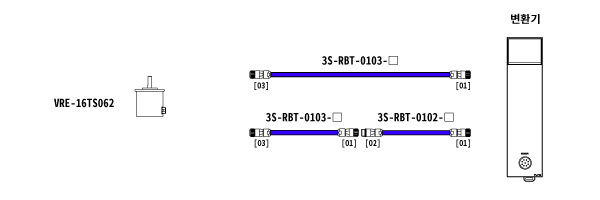

변환기와 센서간 접속 케이블을 연장하는 경우, 고정부에는 표준케이블(s),가동부에는 로봇케이블(RBT)를 사용합니다.
이렇게 혼용하여 연장하는 경우 센서가 정상적으로 동작 할 수 있는 케이블 최대길이는 표준 케이블만의 경우에 비해 짧아지므로 허용 길이의 범위 내에서 사용하여 주십시오.
이 제한을 초과하여 사용할 경우 정상적으로 동작하지 않을수가 있습니다.
여기에서는 로봇케이블의 길이를 결정 한 후, 표준 케이블로 한번 더 연장 할 수 있는 최대 길이를 산출하는 방법을 설명합니다.
(1) 사양 상 각 케이블로 연장 할 수 있는 최대 센서 케이블 길이를
선정한 변환기 또는 컨트롤러에서 참조바랍니다.
（변환기와 센서의 조합에 따라 각각 다릅니다.）
a. 표준 케이블 단체에서의 최대 센서 케이블 길이：L1 (m)
b. 로봇케이블로 최대 센서 케이블 길이：L2 (m)
(2) 사용하는 로봇케이블 길이 Lr(m)을 도면을 참고햐여 정하여 주십시오. 이때 앞서 말한바와 같이 （1）의 L2 를 넘지 않는 길이로 하여 주십시오.
(3) 표준 케이블로 연장 할 수 있는 최대 길이 Ls(m)는 오른쪽의 계산식을 통해서 구할 수 있습니다.
