표준형 연장 센서 케이블 > 변위계

바이너리・그레이코드 출력 변환기

표준형 연장 센서 케이블 요약정보 및 구매

3P-S-0102/4P-S-0102/3P-RBT-0102/4P-RBT-0102 표준형 연장 센서 케이블

판매가격 전화문의
제조사 NSD
원산지 일본
모델 3P-S 4P-S 3P-RBT 4P-RBT

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

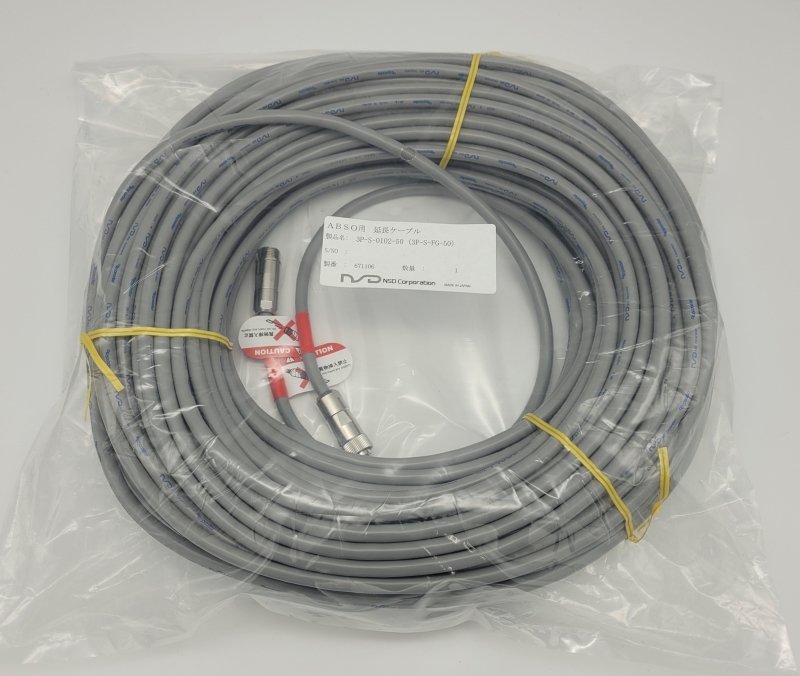

    표준형 연장 센서 케이블


    표준형의 압소코더 검출기와 변환기를 연결하는 케이블 입니다.

    사용방법이나 환경에 맞춰 케이블 선택합니다.

    표준형 센서타입



    22808c6c1452460ce87da984094f972c_1618400118_9539.png 22808c6c1452460ce87da984094f972c_1618402425_0457.png22808c6c1452460ce87da984094f972c_1618403080_9246.png22808c6c1452460ce87da984094f972c_1618403090_2447.png


    모델선정




    모델

    ①트위스터

    페어 수

    ②적용

    검출기

    ③케이블종류

    ④변환기측

    커넥터 모델

    ⑤검출기측

    커넥터 모델

    ⑥케이블 길이
    [단위 : m]
    3P-S-0102-□ 3 PS 01 02 2,3,5,8,10,
    15,20,25,30,
    35,40,45,50
    3P-RBT-0102-□3PRBT0102
    4P-S-0102-□4PS0102
    4P-RBT-0102-□4PRBT0102
    3S-RBT-0102-□3SRBT01022,3,5,8,10,
    15,20,25,30,35,40
    3S-RBT-0103-□3SRBT01034,6,8,10,15,
    20,25,30,35,40
    4P-RBT-0103-□4PRBT0103




    ①트위스터 페어 수
    3[3페어] 4[페어]
    ②적용검출기
    P[표준사양] S[고분해능사양]
    ③케이블 종류
    S[표준] RBT[로보트]
    ④변환기측 커넥터 모델
    01[R04-PB9M8.0A]
    ⑤검출기측 커넥터 모델
    02[R04-JB9F8.0A] 03[R04-PB9F8.0A]
    ⑥케이블 길이
    상기 이외의 길이가 필요한 경우는 10m 단위로 제작합니다.


    사양

    표준센서용 케이블 사양


    항목사양
    모델3P-S4P-S3P-RBT4P-RBT
    종류표준케이블로봇케이블
    외경Φ8
    정격전압AC30V
    주위온도사용시-5 ~ +60℃-5 ~ +60℃
    보존시-5 ~ +60℃-10 ~ +60℃
    절연체조사 가교 발포 폴리에틸렌ETFE수지
    전선의 피복염화비닐 혼합물
    전선색깔회색검은색
    특징연장거리를 길게 할 수 있습니다.굴곡성이 뛰어나 가동부에 사용할 수 있습니다.
    적용검출기VRE-P028
    VRE-P062
    CSA실린더
    MRE-32SP062
    MRE-G□SP062
    VLS-□PW
    VRE-P028
    VRE-P062
    CSA실린더
    MRE-32SP062
    MRE-G□SP062
    VLS-□PW

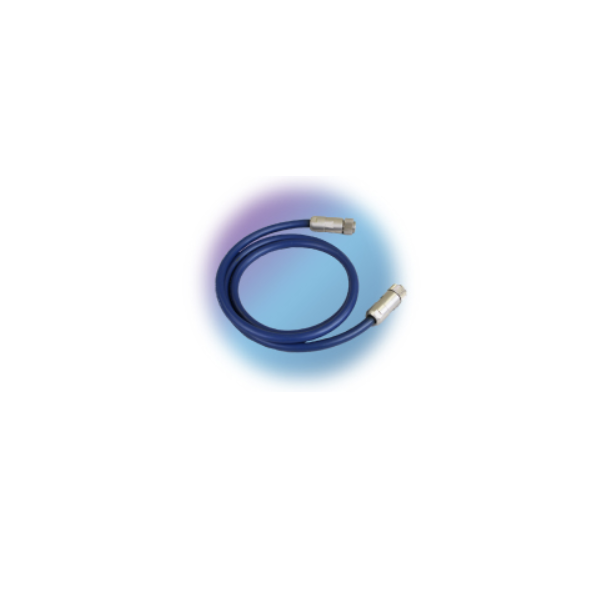

    고분해능센서용 케이블 사양


    항목사양
    모델3S-RBT
    종류로봇케이블
    외경Φ8
    정격전압AC30V
    주위온도사용시-5 ~ +60℃
    보존시-10 ~ +60℃
    절연체ETFE수지
    전선의 피복염화비닐 혼합물
    전선색깔파랑색
    특징굴곡성이 뛰어나 가동부에 사용할 수 있습니다.
    적용검출기VRE-16TS062

    조합

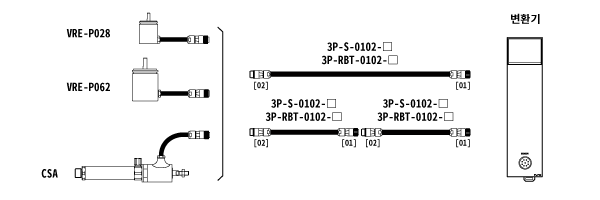

    1회전형 ABSOCODER 검출기 VRE

    센서 일체형 실린더 CSA

    연장센서 케이블 3P-S-0102/3P-RBT-0102

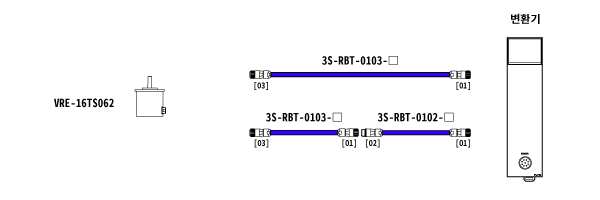

    고분해능 1회전형  ABSOCODER 검출기 VRE

    연장센서 케이블 3S-RBT-0103/3S-RBT-0102

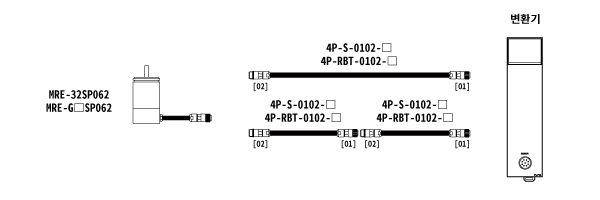

    회전형 ABSOCODER 검출기 MRE

    연장센서 케이블 4P-S-0102/4P-RBT-0102

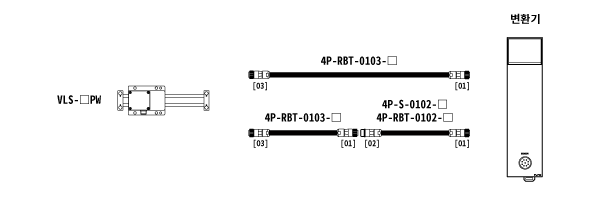

    직선형  ABSOCODER 검출기 VLS

    연장센서 케이블 4P-RBT-0103/4P-S-0102/4P-RBT-0102



    외형도

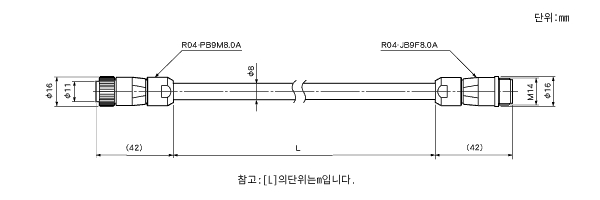

    연장센서 케이블
    3P-S-0102 / 3P-RBT-0102 / 4P-S-0102 / 4P-RBT-0102 / 3S-RBT-0102

    연장 센서 케이블 3P-S-0102/3P-RBT-0102/4P-S-0102/4P-RBT-0102/3S-RBT-0102

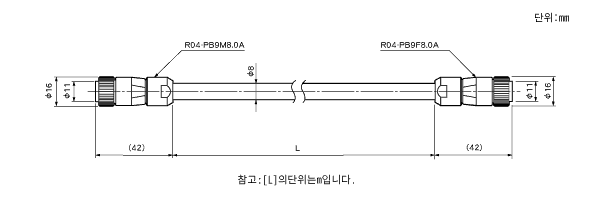

    연장센서 케이블
    3S-RBT-0103 / 4P-RBT-0103

    연장 센서 케이블 3S-RBT-0103/4P-RBT-0103



    표준 케이블과 로봇케이블을 혼용해서 연장하는 경우의 제약에 대해



    변환기와 센서간 접속 케이블을 연장하는 경우, 고정부에는 표준케이블(s),가동부에는 로봇케이블(RBT)를 사용합니다.

    이렇게 혼용하여 연장하는 경우 센서가 정상적으로 동작 할 수 있는 케이블 최대길이는 표준 케이블만의 경우에 비해 짧아지므로 허용 길이의 범위 내에서 사용하여 주십시오.
    이 제한을 초과하여 사용할 경우 정상적으로 동작하지 않을수가 있습니다.

    여기에서는 로봇케이블의 길이를 결정 한 후, 표준 케이블로 한번 더 연장 할 수 있는 최대 길이를 산출하는 방법을 설명합니다.

    (1) 사양 상 각 케이블로 연장 할 수 있는 최대 센서 케이블 길이를 선정한 변환기 또는 컨트롤러에서 참조바랍니다.
    (변환기와 센서의 조합에 따라 각각 다릅니다.)

     a. 표준 케이블 단체에서의 최대 센서 케이블 길이:L1 (m)
     b. 로봇케이블로 최대 센서 케이블 길이:L2 (m)

    (2) 사용하는 로봇케이블 길이 Lr(m)을 도면을 참고햐여 정하여 주십시오. 이때 앞서 말한바와 같이 (1)의 L2 를 넘지 않는 길이로 하여 주십시오.

    (3) 표준 케이블로 연장 할 수 있는 최대 길이 Ls(m)는 오른쪽의 계산식을 통해서 구할 수 있습니다.
